SICK SIM1012 Betriebsanleitung Seite 19

6.5.5 SENSOR S1 - S6
6.5.6 ETH1 - ETH2
8023513//2019-01-25 | SICK
Irrtümer und Änderungen vorbehalten
Weitere Hinweise
• Zugriff auf SICK Geräte im SICK CAN-Sensor-Netzwerk
• Datenübertragungsraten von 50 Kbit/s bis zu 1 Mbit/s
• Max. 3,2 A Output für Versorgungsspannungsanschlüsse (LPS-konform)
• Interne Terminierung über Programmierung steuerbar
Für die Peripheriestromversorgung müssen beide Spannungsversorgungsstränge des
POWER-Anschlusses an 24 V angeschlossen werden.
3 4
5
2 1

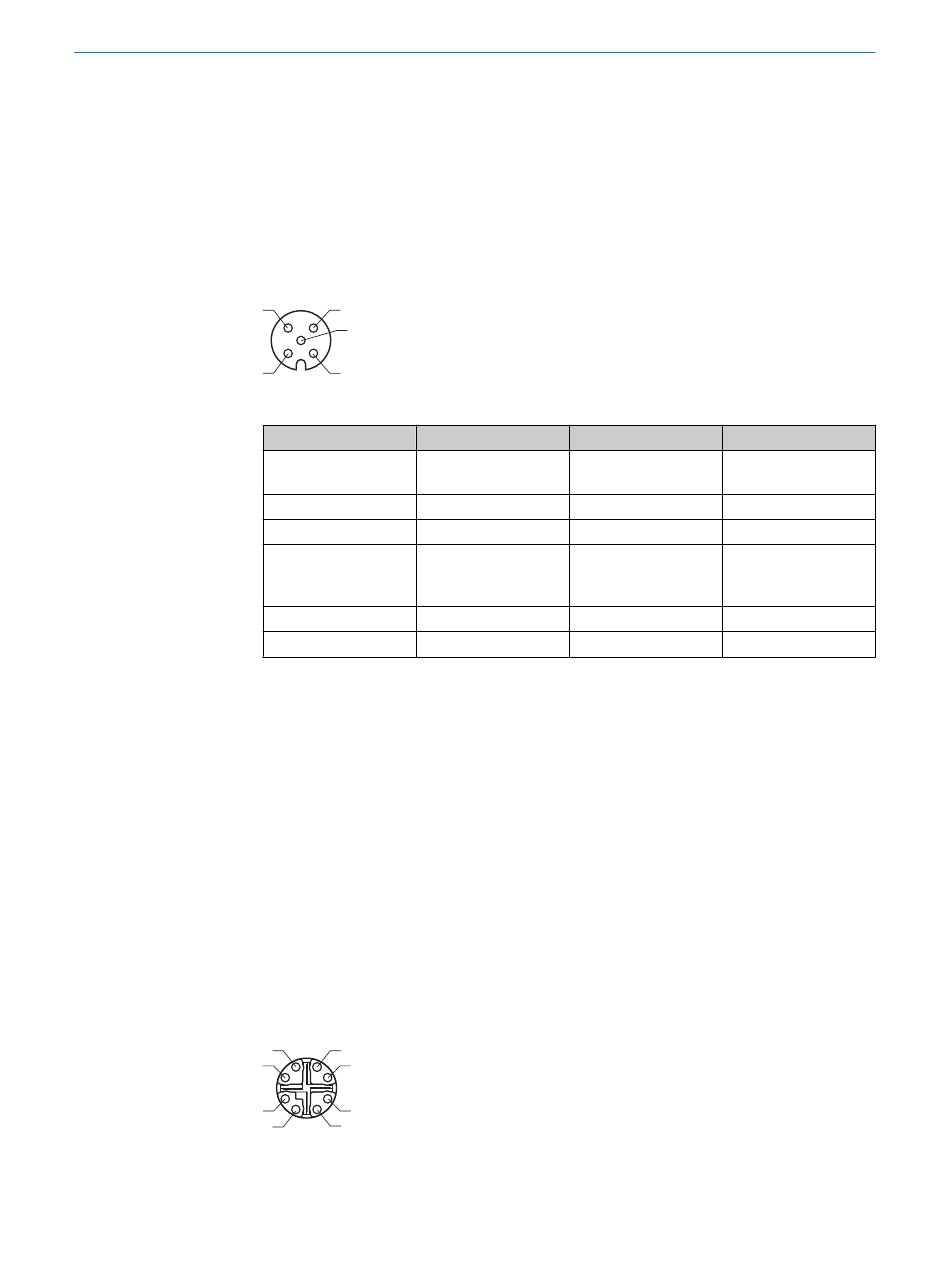

Tabelle 6: Pinbelegung SENSOR S1 - S6, M12 - 5 Pol A-kodiert, female
Pin Signal
1 +24 V
2 Input 2
3 GND
4 C/Q oder Input 1/
Output 1
5 NC
Gehäuse -
Weitere Hinweise
• 6 x IO-Link Master (1 x Master pro Anschluss verfügbar)
• Max. 1 A Output für Versorgungsspannungsanschlüsse S1 bis S6 (LPS-konform)
• Schaltausgang
Max. Output 100 mA
°
Logikpegel Ausgang High min.: VCC - 3 V
°
Logikpegel Ausgang Low max.: 3 V
°
Push-Pull, NPN, PNP konfigurierbar
°
Max. Ausgabefrequenz IO-Link: 230 kHz
°
Max. Ausgabefrequenz IO: 30 kHz
°
• Schalteingänge
Logikpegel Eingang High min.: 12 V
°
Logikpegel Eingang Low max.: 4 V
°
Max. Eingangsfrequenz IO-Link: 230 kHz
°
Max. Eingangsfrequenz IO: 30 kHz
°
4 5
3 6
2 7
1 8
ELEKTRISCHE INSTALLATION
Funktion Werkszustand
Versorgungsspannung Deaktiviert
Peripherie, schaltbar
Schalteingang -
Ground (Masse) -
IO Link C/Q oder konfi‐ Alle IO-Anschlüsse als
gurierbarer Schaltein‐ Eingänge konfiguriert
gang/-ausgang
Nicht verbunden -
Schirm -
B E T R I E B S A N L E I T U N G | SIM1012
6
19
