Belkin OmniView PRO3 Benutzerhandbuch Seite 72

Installation

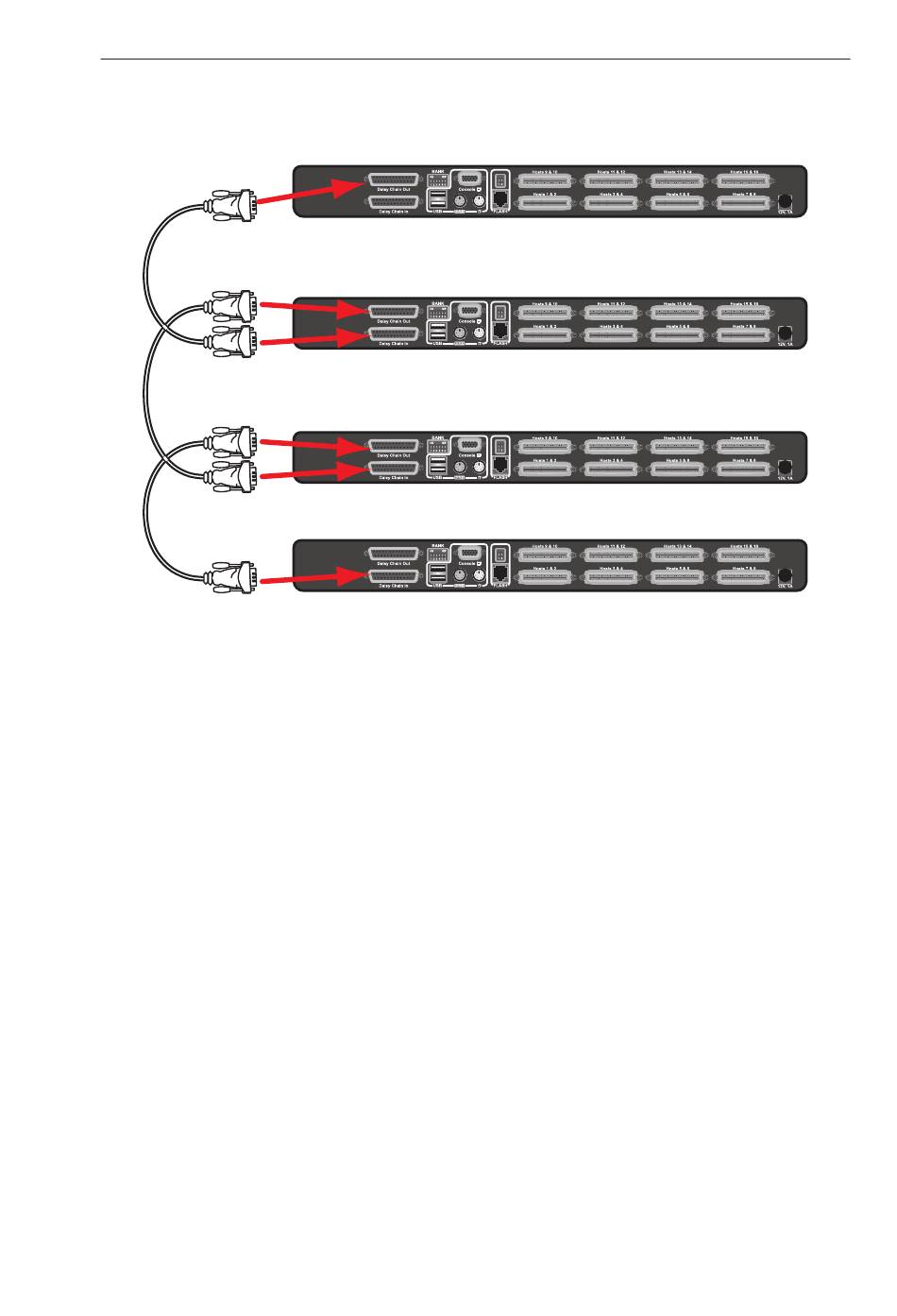

Exemple de configuration en chaîne
cable 1
cable 2
cable 3
Pour commencer :
Étape 1 : Assurez-vous que tous les serveurs et switchs KVM PRO3 sont
éteints et que chaque switch KVM PRO3 possède une adresse de BANK
unique.
Étape 2 : Installez le switch principal et tous les switchs secondaires à
lemplacement de votre choix.
Étape 3 :Branchez le moniteur, le clavier et la souris de la console sur
les ports de console du switch principal (BANK 00). Consultez la section
« Raccordement de la console au switch KVM PRO3 » à la page 14.
22 22
Primary unit (BANK 00)
Secondary unit ( BANK 01)
Secondary unit ( BANK 02)
Secondary unit ( BANK 03)
