Montage du switch KVM PRO3

Installation des fixations de montage (F1DA108Zea et F1DA116Zea)
Les switchs KVM PRO3 à 8 ou 16 ports sont livrés avec des fixations de
montage réglables parfaitement adaptées à une installation dans des baies
de 19 pouces. Les supports de fixation proposent trois positions de réglage,
ce qui permet daligner la face du switch KVM PRO3 avec les extrémités des
rails ou de placer le switch de façon à ce quil dépasse à lavant des rails.
Procédez comme suit pour obtenir facilement le réglage souhaité. .
Étape 1
Déterminez la profondeur à laquelle vous désirez installer le switch PRO3
KVM dans le bâti. Choisissez les orifices correspondants sur les fixations.
Étape 2

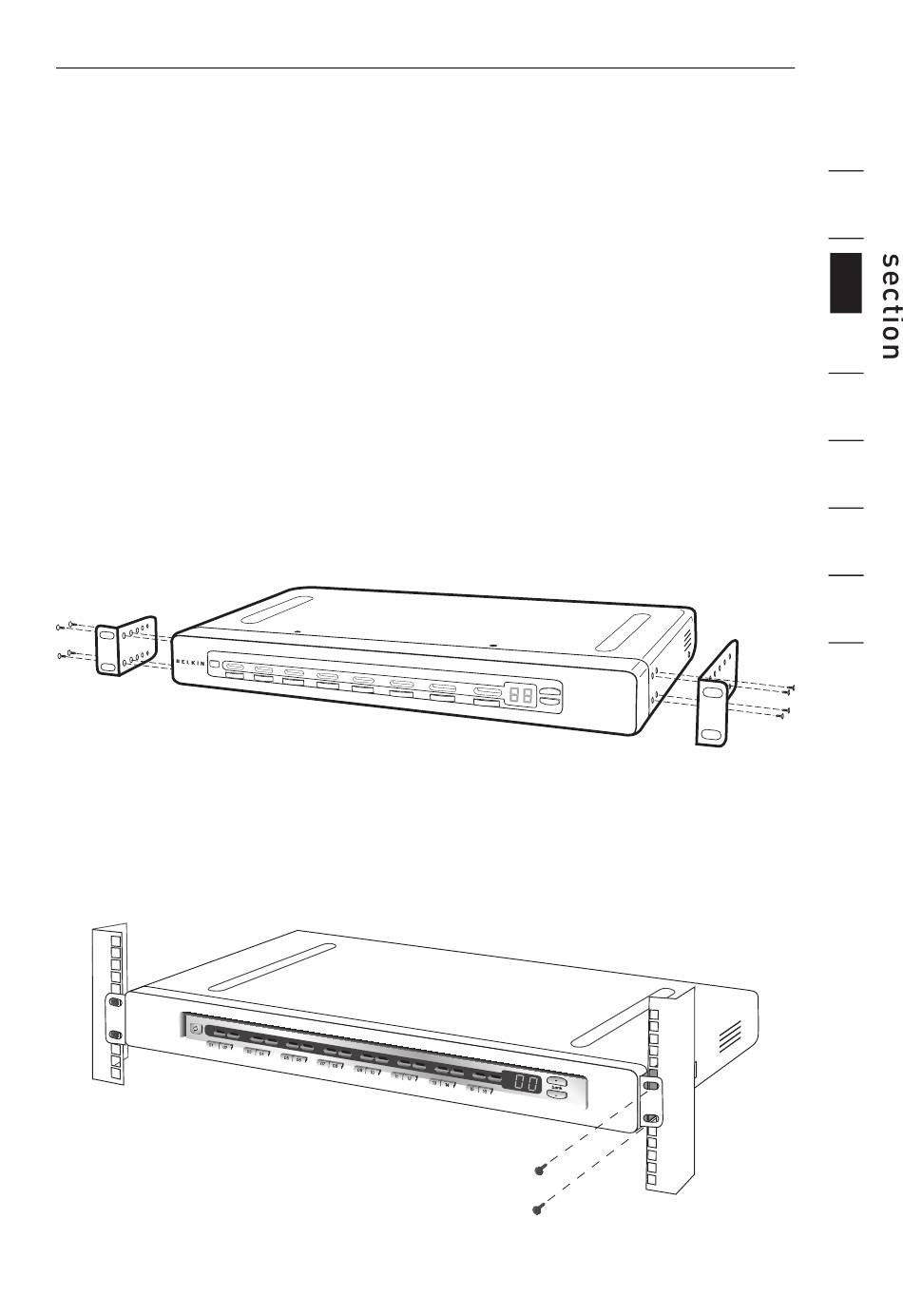

Fixez le support de montage sur le côté du switch KVM PRO3 à laide des vis
cruciformes fournies (reportez-vous à lillustration ci-dessous).
Étape 3
Fixez le switch KVM PRO3 sur le système de rails de la baie (reportez-vous
à lillustration ci-dessous).
