Installazione
Nota: Se lo Switch KVM PRO3 deve essere collegato in cascata con un altro
switch KVM, impostare lindirizzo BANCO prima di procedere allinstallazione su
rack. Vedere la sezione dal titolo "Collegamento di diversi Switch KVM PRO3 (in
collegamento a cascata)" in questo Manuale Utente.
Lo Switch KVM PRO3 a questo punto è montato saldamente nella staffa e si è
pronti a collegare la console.
Installazione delle staffe opzionali (F1DA104Zea)
Lo Switch KVM PRO3 a 4 porte si può installare su un rack per server da 19
pollici utilizzando il kit opzionale montaggio su rack OmniView (F1D005).

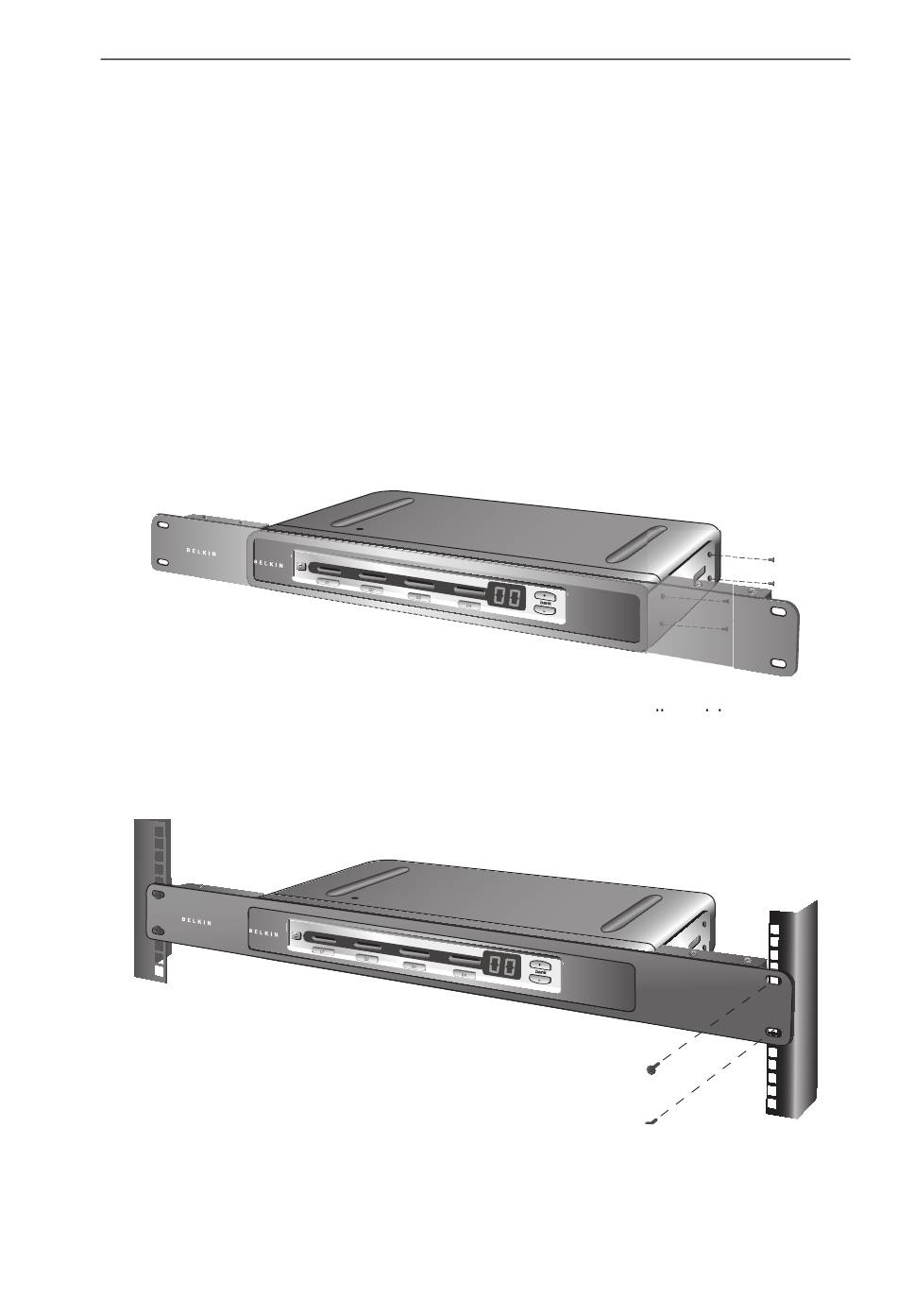

Fase 1.
Attaccare la staffa di montaggio su ogni lato dello switch KVM PRO3 a quattro
porte servendosi delle viti Philips incluse. (vedere lo schema riportato di seguito).
Fase 2.
Montare lo Switch KVM PRO3 a quattro porte sul gruppo delle guide rack.
(vedere lo schema riportato di seguito).
