G014023
4

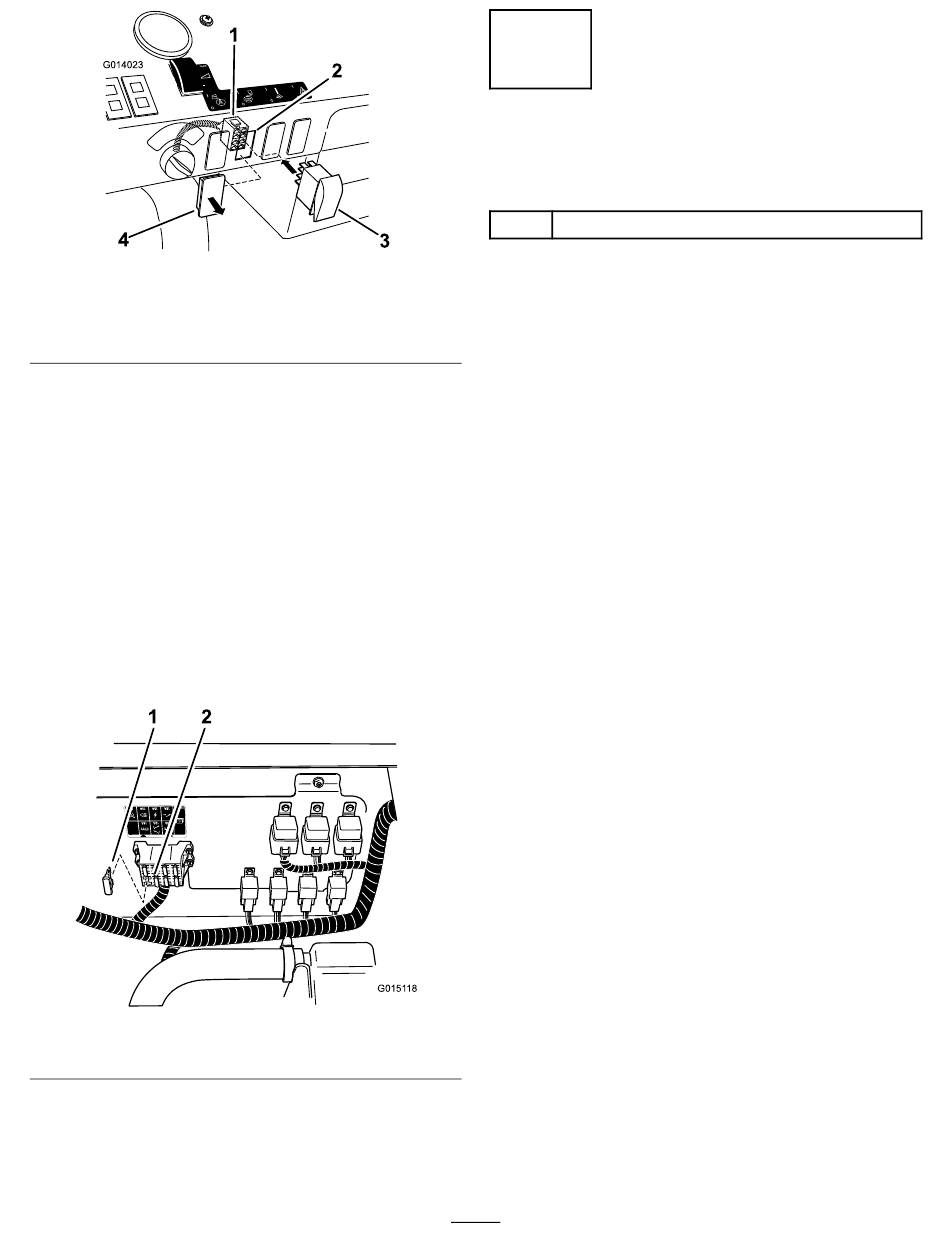

Bild 28
1. Anschluss für Ejektor, von
Hauptkabelbaum
2. Loch im Armaturenbrett
2. Nehmen Sie die Abdeckung vom Armaturenbrett ab
(Bild 28) .
3. Ermitteln Sie unter dem Armaturenbrett den
Anschluss, der am Hauptkabelbaum mit Eductor
beschriftet ist. Entfernen Sie das Kunststoffband, mit
dem er befestigt ist, und verlegen Sie ihn zum offenen
Loch im Armaturenbrett.
4. Befestigen Sie den Schalter am Kastenanschluss durch
das Armaturenbrett; das LED am Schalter muss in der
oberen Stellung sein (Bild 28).
5. Drücken Sie den Schalter in das Armaturenbrett zum
Befestigen.
6. Setzen Sie eine Sicherung (10 A) in den Sicherungsblock
ein (Bild 29).
1 2
Bild 29
1. Sicherungsblock
7. Stellen Sie das Rührwerksicherheitsventil ein, wie in der
Betriebsanleitung beschrieben.
1
2
3
3. Armaturenbrettschalter
4. Abdeckung
G0151 18
2. Sicherung, 10 A
8

Abschluss der Installation

Für diesen Arbeitsschritt erforderliche
Teile:
1 Sauglanze und -schlauch (Optional)
Verfahren
Hinweis: Die Sauglanze und der -schlauch sind optionales
Zubehör. Wenden Sie sich an den offiziellen Toro
Vertragshändler für weitere Informationen.
Bewahren Sie die Sauglanze und den -schlauch zur späteren
Verwendung auf. Lesen Sie die restliche Dokumentation zur
Verwendung des Kits für das Vormischen von Chemikalien
und bewahren Sie es auf.
