Toro Multi-Pro 5800 Installationsanweisungen Seite 7

1
1. Hauptstützrahmen
2. Freiliegende Schraube,
oben
4. Setzen Sie eine Sicherungsmutter auf die untere
freiliegende Schraube, die durch den Rahmen geht, um
sie am Behälterriemen zu befestigen (Bild 10).
1
4
1. Hauptstützrahmen
2. Freiliegende Schraube,
oben
5. Setzen Sie den vorher entfernten Kabelbehälter-
deckelanschlag auf das herausragende Gewinde der
Schlossschrauben im oberen Teil des Behälterriemens.
Der Bügel sollte nach vorne zeigen, um den
Haupttankdeckel beim Öffnen aufzufangen.
6. Befestigen Sie den Deckelanschlag und den oberen Teil
des Ejektorrahmen mit den zwei vorher entfernten
Sicherungsmuttern am Behälter. Ziehen Sie die
Schrauben mit 19-24 N-m an.
7. Montieren Sie die Ejektorwiege am Rahmen:
2
3
4
G013925

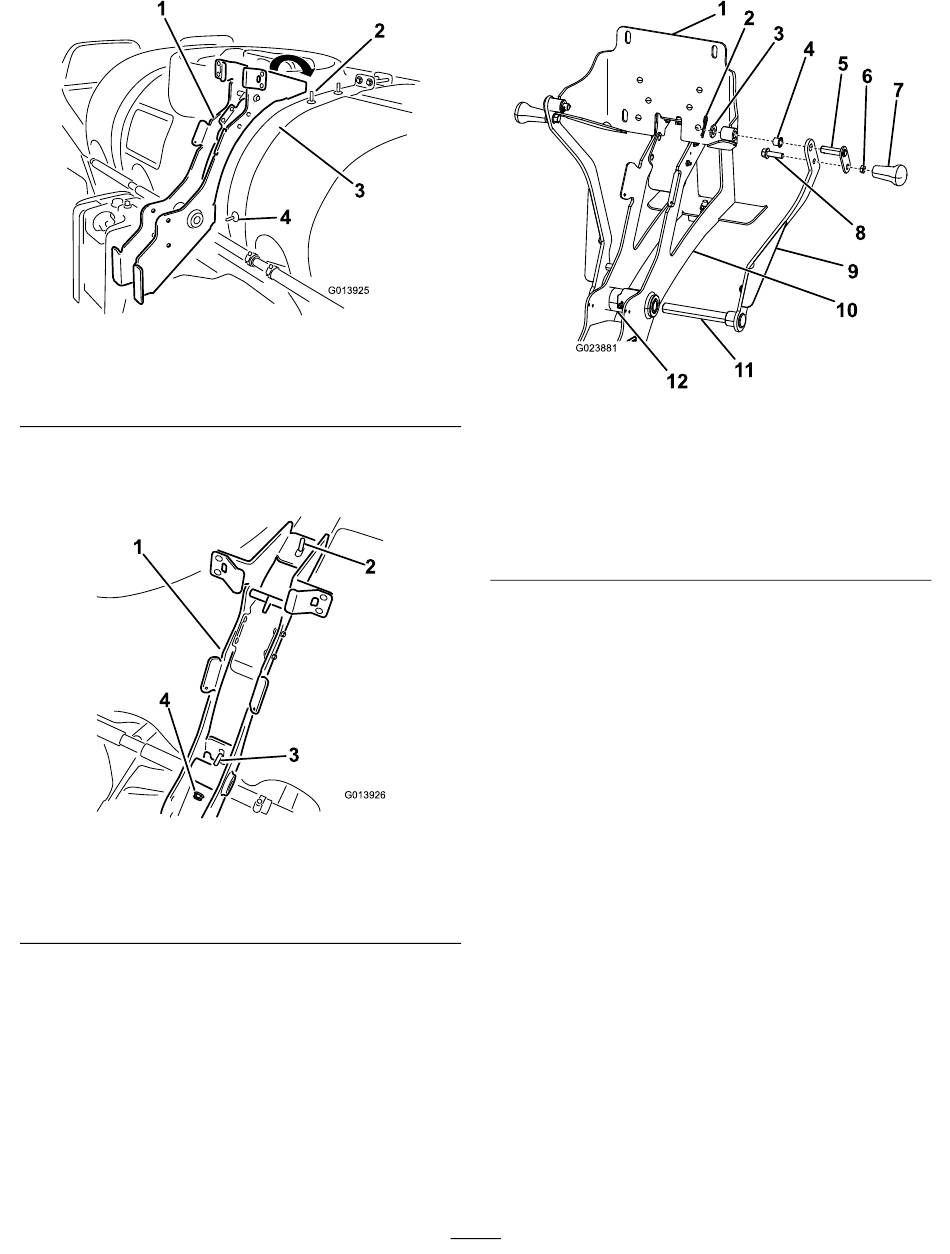

Bild 9
3. Behälterriemen, hinten
4. Freiliegende Schraube,
seitlich
2
3
G013926
Bild 10
3. Freiliegende Schraube,
seitlich
4. Sicherungsmutter (3/8")
1. Rückplatte
2. Splint
3. Flachscheibe
4. Büchse
5. Lagerbolzen
6. Klemmmutter (3/8")
A. Befestigen Sie zuerst den rechten Wiegearm am
Rahmen. Der rechte Wiegearm hat die lange
Achse.
B. Stecken Sie die Achse durch die Scharnierwelle.
C. Machen Sie den linken Arm grob mit der
freiliegenden Achse auf der anderen Seite des
Rahmens bündig.
D. Setzen Sie eine Büchse in die äußeren
Gelenklöcher der Rückplatte.
E. Bringen Sie die Rückplatte zwischen den oberen
Löchern in jedem Arm in die richtige Position.
F. Stecken Sie einen Lagerbolzen durch das obere
Loch im Arm und das Scharnierloch mit der
Büchse in der Rückplatte.
G. Befestigen Sie die Griffe in den unteren Löchern
in den Armen. Befestigen Sie mit einer Schraube
(3/8" x 1-1/4") und Klemmmutter (3/8").
H. Wiederholen Sie dies für den anderen Arm.
I. Setzen Sie eine neue Stellschraube in den linken
Arm am unteren Gelenkpunkt ein (Bild 12).
Ziehen Sie sie noch nicht an, um ein Einstellen
der Wiege zu ermöglichen.
7
Bild 11
7. Griff
8. Schraube (3/8" x 1-1/4")
9. Rechter Wiegearm
10. Hauptstützrahmen
11. Wiegearmachse
12. Schwenkgehäuse
