Toro Multi-Pro 5800 Installationsanweisungen Seite 5

1
6
4
G013919
1. Rührwerkventil
2. Ejektorventil
3. Adapter

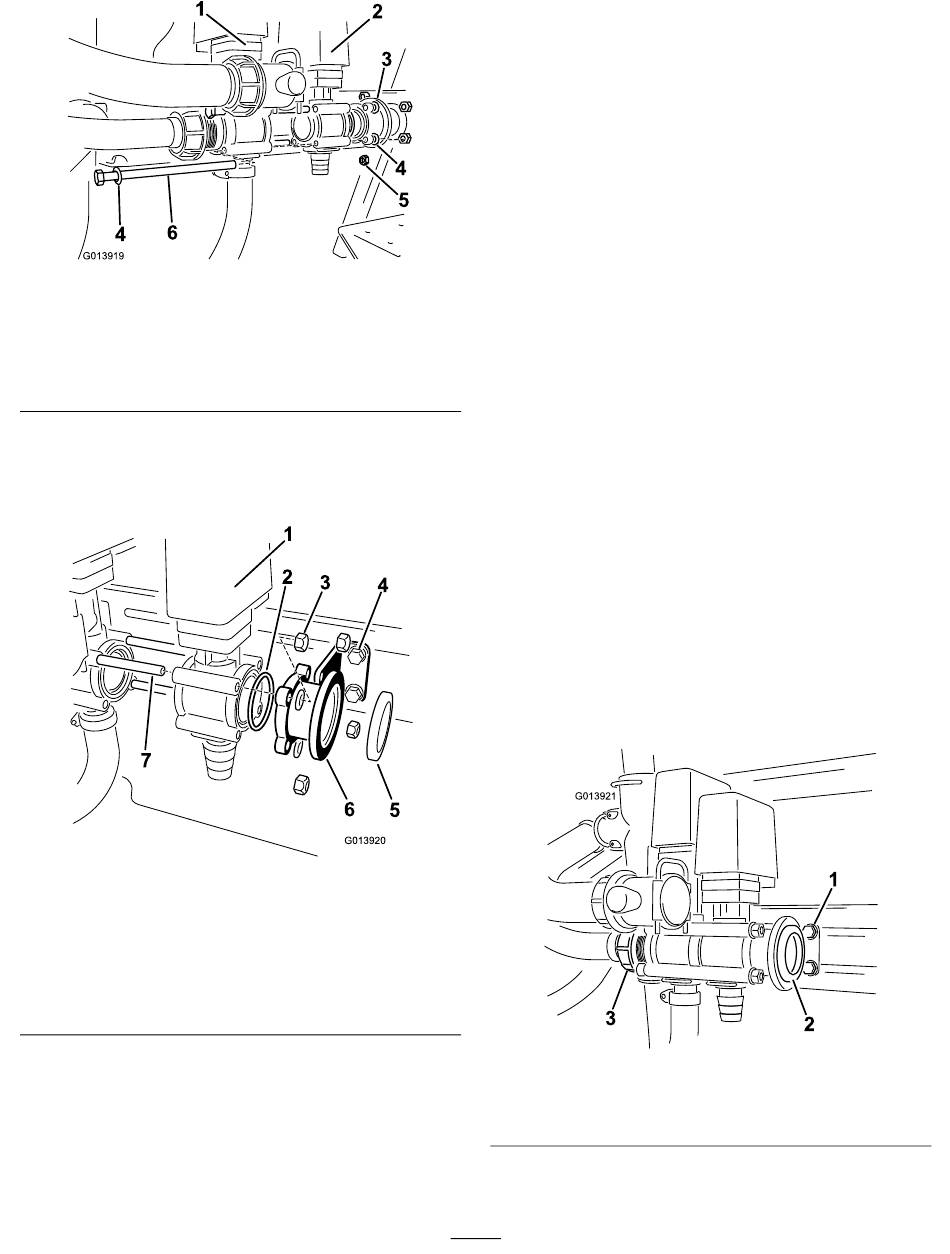

8. Setzen Sie einen O-Ring aus den losen Teilen in die
offene Seite des Ejektorventils ein (Bild 6).
Hinweis: Die O-Ringe müssen richtig eingesetzt sein,
um undichte Stellen zu vermeiden.
7
1. Ejektorventil
2. O-Ring
3. Vorhandene
Sicherungsmutter
4. Halterung und
Befestigungen
9. Die vier langen Schrauben (M8 x 1,25 mm x 146
mm) finden Sie in den losen Teilen. Setzen Sie eine
Scheibe (vorher abgenommen) auf zwei der vier langen
Schrauben.
10. Stecken Sie zwei lange Schrauben von der linken
Seite der Maschine durch die Befestigungshalterung
an den oberen und unteren Löchern in den
2
3
4
Bild 5
4. Vorhandene Scheibe
5. Vorhandene
Sicherungsmutter
6. Schraube (M8 x 1,25 x
146 mm)
1
2
3
4
6 5
G013920
Bild 6
5. Dichtung, vorhanden
6. Adapter, vorhanden
7. Schraube (M8 x 1,25 x
146 mm)
Ventilgehäusen des Rührwerk- und Ejektorventils, die
der Befestigungsschiene am nächsten sind.
11. Verwenden Sie die Schrauben mit Scheiben, um die
Ventile in den offenen Löchern in den Ventilgehäusen
zu befestigen, die nicht an der Halterung befestigt sind.
12. Setzen Sie den vorher entfernten Adapter an der
offenen Seite des Ejektorventils über die freiliegenden
Enden der Schrauben ein.
13. Befestigen Sie eine Halterung mit zwei Schrauben und
5
zwei Sicherungsmuttern an der Befestigungsschiene;
ziehen Sie sie jedoch noch nicht an.
Hinweis: Die Halterung ist ggf. bereits von einer
vorherigen Kitinstallation befestigt.
14. Schieben Sie die Halterung über das freiliegende
Gewinde der Schrauben, die der Befestigungsschiene
am nächsten sind. Befestigen Sie die Halterung mit
zwei Sicherungsmuttern am Ventil. Ziehen Sie sie noch
nicht fest.
15. Legen Sie eine Scheibe auf die restlichen Schrauben
und befestigen Sie die Teile mit den zwei verbleibenden
Sicherungsmuttern. Ziehen Sie sie noch nicht fest.
Hinweis: Da die Schrauben, mit denen die
Befestigungshalterung an der Befestigungsschiene
befestigt sind, lose sind, hat die Halterung auf der
Schiene Spiel.
16. Ziehen Sie alle Schrauben über Kreuz ein wenig an
bis alle festgezogen sind, um sicherzustellen, dass der
O-Ring richtig aufliegt und keine undichten Stellen
bestehen.
Hinweis: Stellen Sie sicher, dass die Halterung
verstellt werden kann, wenn Sie die Ventile paaren (Bild
7). Der maximale Anzug ist 271-339 N-cm.
G013921
1. Halterungsbefestigungen
2. Dichtung
17. Setzen Sie die Mutter auf das Gewinde des
Rührwerkventilgehäuses und ziehen sie an.
5
3
Bild 7
3. Mutter
