18. Ziehen Sie die Befestigungen der Halterung an, um sie
auf der Befestigungsschiene zu arretieren.
19. Setzen Sie die Dichtung in den Adapter ein und
setzen Sie die gelöste Gewindeklemme auf das
Adaptergehäuse (Bild 7).

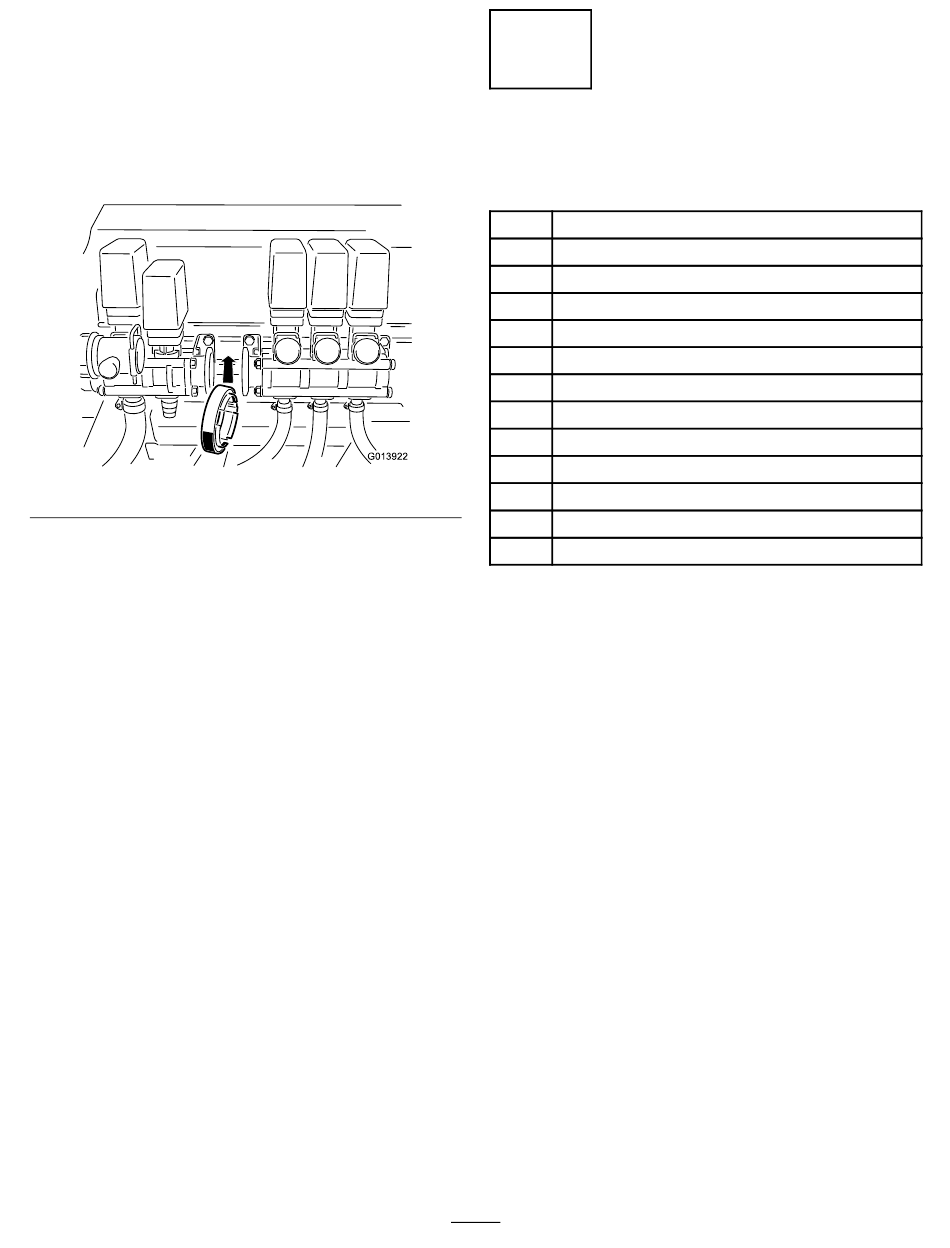

20. Schieben Sie das Auslegerventil zum neuen
Ejektorventil zurück, bis die zwei Adapter bündig mit
der dazwischenliegenden Dichtung sind (Bild 8).
21. Schieben Sie die Gewindeklemme auf die Adapter und
ziehen sie an, um sie abzudichten.
22. Ermitteln Sie den Anschluss am Hauptkabelbaum,
der mit eductor beschriftet ist. Schließen Sie das
Ejektorventil an diesen Anschluss am Kabelbaum an.
G013922
Bild 8
2

Montieren des Rahmens

Für diesen Arbeitsschritt erforderliche
Teile:
1 Stützrahmen
1 Sicherungsmutter (3/8")
1 Rückplatte
1 Rechter Wiegearm
1 Linker Wiegearm
2 Büchse
2 Lagerbolzen
2 Klemmmutter (3/8")
2 Griff
2 Schraube (3/8" x 1-1/4")
2 Stellschraube
2 Splint
2 Flachscheibe
Verfahren
1. Entfernen Sie die Sicherungsmuttern, mit denen der
Kabeldeckelanschlag am Riemen befestigt ist. Nehmen
Sie den Kabeldeckelanschlag ab. Bewahren Sie alle
Teile auf.
2. Den Hauptstützrahmen finden Sie in den losen Teilen.
3. Bauen Sie den Rahmen über dem Behälterriemen
ein; fluchten Sie das untere Loch im Rahmen mit der
freiliegenden Schraube in der Seite des Behälterriemens
und das obere Loch mit der oberen Schraube im
Behälterriemen aus, wie in Bild 9 dargestellt.
