Toro Multi-Pro 5800 Installationsanweisungen Seite 12

2
1
4
5

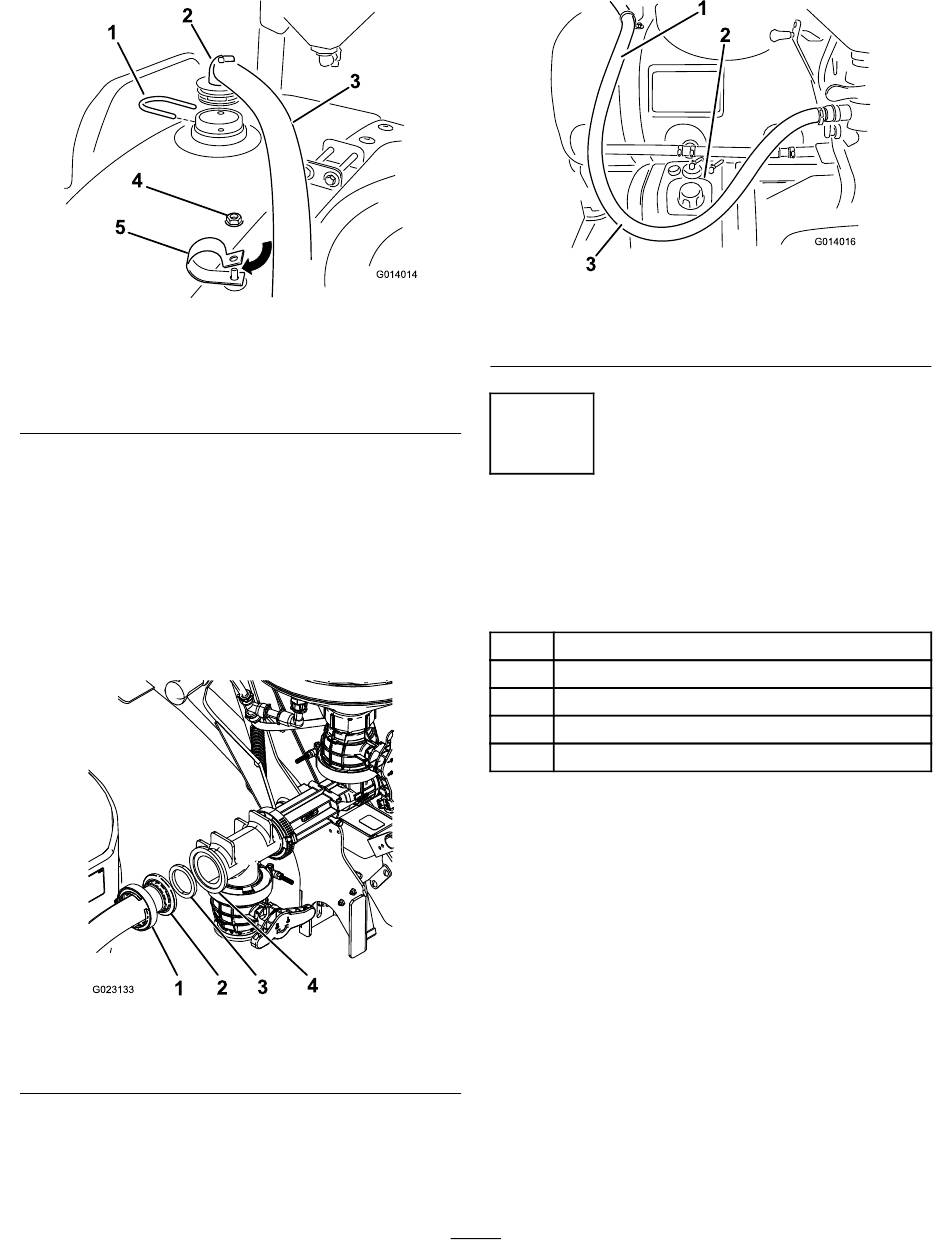

1. Befestigungsgabel
2. Ejektorschlauch
3. Schlauch
3. Verlegen Sie das offene Ende des Schlauchs nach unten
und durch die R-Klemme zum Ejektor.
4. Setzen Sie eine Sicherungsmutter auf die Schraube in
der R-Klemme und ziehen Sie sie zu diesem Zeitpunkt
mit der Hand an (Bild 22).
Hinweis: Dies ermöglicht weitere Einstellungen.
5. Befestigen Sie das andere Ende des Schlauchs mit einer
Dichtung und einer Wurmschraubenklemme an der
nach vorne zeigenden Öffnung des Ejektors (Bild 23).
1. Wurmschraubenklemme
2. Schlauch
6. Heben Sie den Ejektor an und senken ihn ab, um
sicherzustellen, dass der Schlauch sich ungehindert
bewegt.
3
G014014
Bild 22
4. Sicherungsmutter
5. R-Klemme und
Sicherungsmutter (5/16")
Bild 23
3. O-Ring
4. Ejektor
3
1. Ejektorschlauch
2. Behälter
6
Befestigen des
Zufuhrschlauchs
Für diesen Arbeitsschritt erforderliche
Teile:
1 Zulaufschlauch
1 Dichtung
1 Wurmschraubenklemme
1 Schlauchklemme
1 Schlauchadapter
Verfahren
1. Befestigen Sie das Ende des Zulaufschlauchs
ohne Schott mit einer Dichtung und einer
Wurmschraubenklemme an der hinteren Öffnung des
Ejektorventils (Bild 25).
12
1
2
G014016
Bild 24
3. Durchhang im Schlauch
