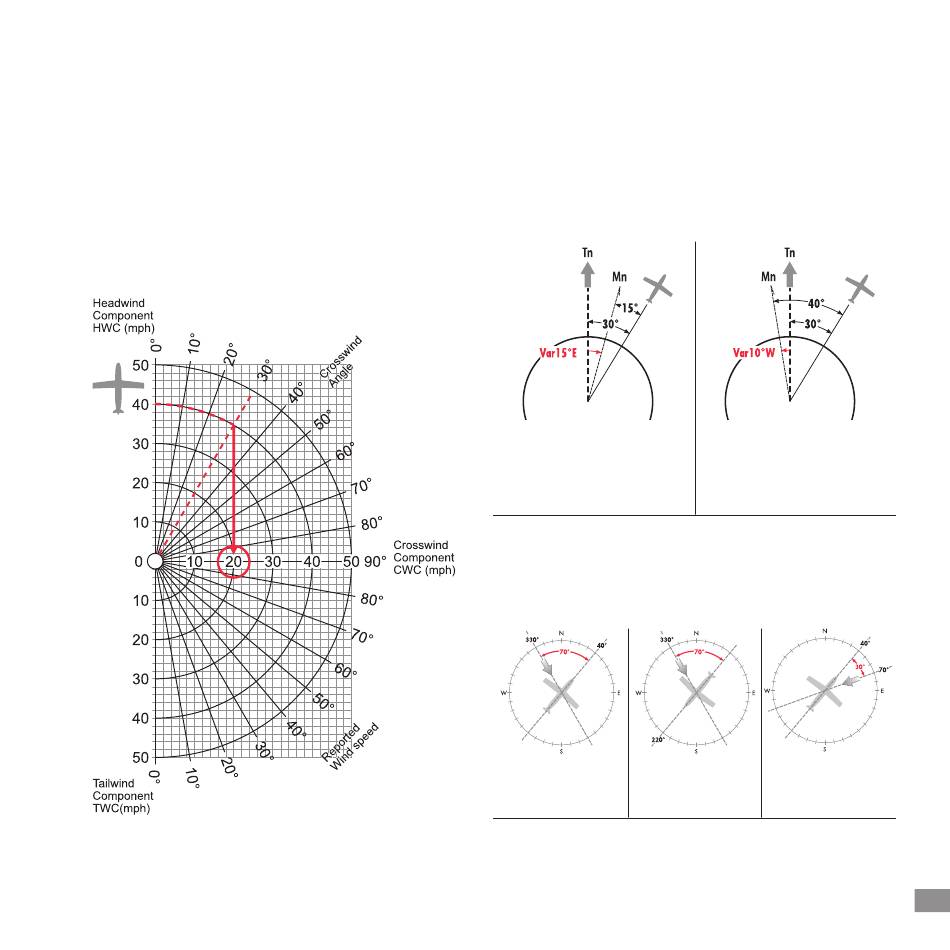

‫باستخدام املخطط (البطاقة البالسيكية) حدد نقطة تقاطع رسعة الرياح (مركبة الرياح‬
‫) مع زاوية الرياح املتعامدة‬head/tailwind component( )‫املعاكسة أو املواتية‬
crosswind( ‫انطالقا من نقطة التقاطع اقرأ قيمة مركبة الرياح املتعامدة‬
‫) ميل/ساعة‬Headwind component: 40 mph( : ‫مثال: مركبة الرياح املعاكسة‬
)Crosswind angle( 30° : ‫ز اوية الرياح املتعامدة‬
‫) ميل/ساعة‬Crosswind component: 20 mph( : ‫مركبة الرياح املتعامدة‬
INSTRUCTION MANUAL
:‫6.حساب اتجاه الرياح املتعامدة‬
.)crosswind angle(
.‫) عىل املحور األفقي‬component
.‫4. من االتجاه الجغ ر ايف. احسب االتجاه املغناطييس للطائرة‬
‫) بني االتجاهني عىل املوقع ال ر اهن. الذي ميكن تحديده من خريطة‬Var( ‫يعتمد الفرق‬
‫: الفرق‬Var ‫: الشامل املغناطييس‬Mn ‫: الشامل الحقيقي‬Tn
،‫) نحو الرشق‬Var( ‫إما إذا كان الفرق‬
‫فإنه ي ُ طرح من االتجاه الجغ ر ايف للحصول‬
.‫عىل االتجاه املغناطييس‬
15° = 15° – 30° :‫مثال‬
:)Crosswind Angle( ‫5.حساب ز اوية الرياح املتعامدة مع خط الط ري ان‬
)‫ز اوية الرياح املتعامدة: °07 – °04 = °03 (رياح معاكسة التجاه الط ري ان‬
70° = )40° - 330°( – 360° 70° = )220° - 330°( – 180°
‫رياح معاكسة التجاه الط ري ان‬ ‫رياح مواتية التجاه الط ري ان‬
)Headwind( )Tailwind(
.‫الط ري ان‬
30°:‫مثال: االتجاه الجغ ر ايف‬
)Var( ‫الفرق‬
40° = 10° + 30° :‫االتجاه املغناطييس‬
‫) نحو الغرب، فإنه‬Var( ‫إذا كان الفرق‬
‫يضاف إىل االتجاه الجغ ر ايف للحصول عىل‬
‫االتجاه املغناطييس‬
40° = 10° + 30° :‫مثال‬
70° :‫مثال اتجاه الرياح‬
40° :‫االتجاه املغناطييس للطائرة‬
30° = 40° – 70°
‫رياح معاكسة التجاه الط ري ان‬
)Headwind(
