Brennersteuergerät LGM 18 (Fortsetzung)

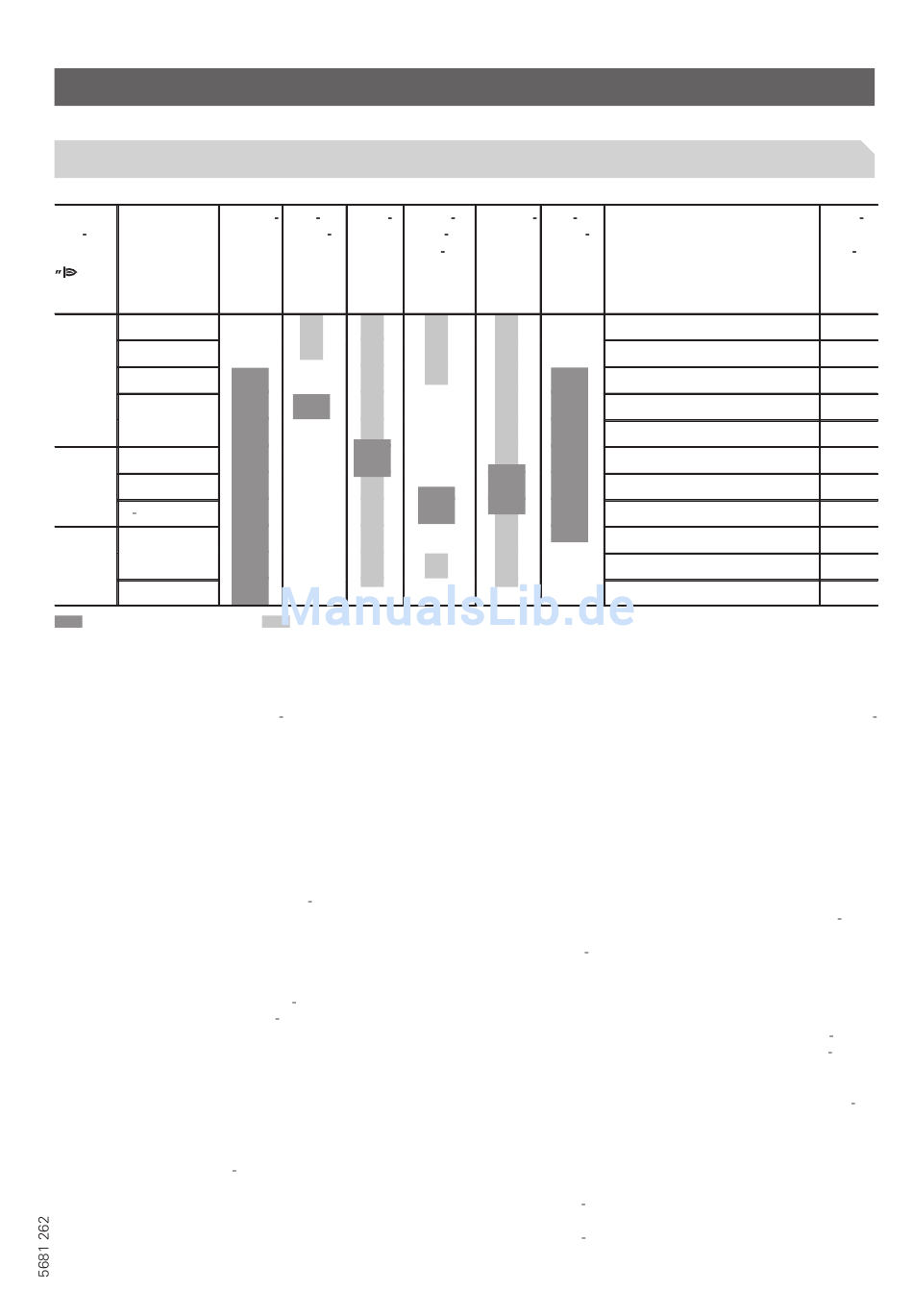

Programmablauf

Grüne Anzeige Gebläse
LED Display in motor
Anzeige Kurzabfrage 1
 2. Stelle
(siehe
Seite 47)
aus 0
1
2
3
an 4
5
6 7
aus 8
9
= Signal erforderlich
Betriebsbereitschaft
Wartezeit bis zur nächsten Wärme
anforderung. Der Luftdruckwächter
muß zurückgeschaltet sein und die
Drehzahlrückmeldung (HALL) muß
Gebläsestillstand signalisieren.
Start und Hochlauf des Gebläses
Start mit Regleranforderung, sofern
Gasdruck ausreichend ist und kein Luft
druck erkannt wird. Der Gebläsemotor
erhält Spannung. Nach 51 Sekunden
müssen das Drehzahlsignal (HALL) und
das Luftdrucksignal vorliegen, sonst
erfolgt Störmeldung. Während des
Gebläsehochlaufs erfolgen die Eigen
tests innerhalb des Brennersteuer
geräts LGM 18.
Vorspülzeit
Feuerraum und Schornstein werden bei
maximaler Gebläsedrehzahl durchspült.
Fehlt das Luftdruckwächter Signal
erfolgt Außerbetriebsetzung und
Störmeldung.
Luft Zünd Ionisa
druck einheit tions
wächter über
wachung
= Signal unzulässig
Bremszeit
Herunterfahren der Gebläsedrehzahl
auf Startlast. Bleibt die Drehzahlmeldung
(HALL) aus, erfolgt Störabschaltung.
Vorzündzeit
Zündfunke setzt ein.
Sicherheitszeit
Die Magnetventilspulen erhalten Span
nung, die Zündung wird abgeschaltet,
die Flammenüberwachung aktiviert.
Wird die Flamme (Ionisationsstrom
min. 15 µA) nicht erkannt, erfolgt
Störabschaltung.
Brennerbetrieb
(grüne LED leuchtet)
Der Brennerbetrieb beginnt nach Ablauf
der Sicherheitszeit mit erfolgreicher
Flammenerkennung und bleibt bis zur
Reglerabschaltung bestehen. Bei Dau
erbetrieb erfolgt nach 12 Stunden ein
selbsttätiger Neustart. Wird Flammen
ausfall erkannt, erfolgt Heimlauf und
Neustart.
Magnet Gas Programmablauf
ventile druck
wächter
Betriebsbereitschaft
Anforderung
Start und Hochlauf des Gebläses 51 Sek.
Vorspülzeit
Bremszeit
Vorzündzeit
Sicherheitszeit
Brennerbetrieb
Abschaltung
Luftdruckwächterprüfung
Prüfzeit
Abschaltung
Die Brennstoffventile und die Flammen
überwachung werden ausgeschaltet.
Es laufen interne Tests ab.
Luftdruckwächterprüfung
Der Luftdruckwächter muß nach Ablauf
der Schließzeit zurückgeschaltet sein.
Wenn der Luftdruckwächter nicht
zurückschaltet oder wenn noch eine
Flamme erkannt wird, erfolgt Stör
meldung.
Prüfzeit
Heimlauf ist das Ende der Außer
betriebsetzung nach einer Regel
abschaltung.
Heimlauf erfolgt auch nach Entstören,
fehlendem Gasdruck, falschem Luft
druck, falscher Drehzahlmeldung,
Flammenausfall während des Betriebes
oder Wegfall der Wärmeanforderung
vor Beginn der Sicherheitszeit.
Zusatzinformationen
Maxi
male
Zeit
dauer
16 Sek.
51 Sek.
3 Sek.
12 Std.
51 Sek.
61
