Erstinbetriebnahme und Wartung
Durchführung
E
rstinbetriebnahme

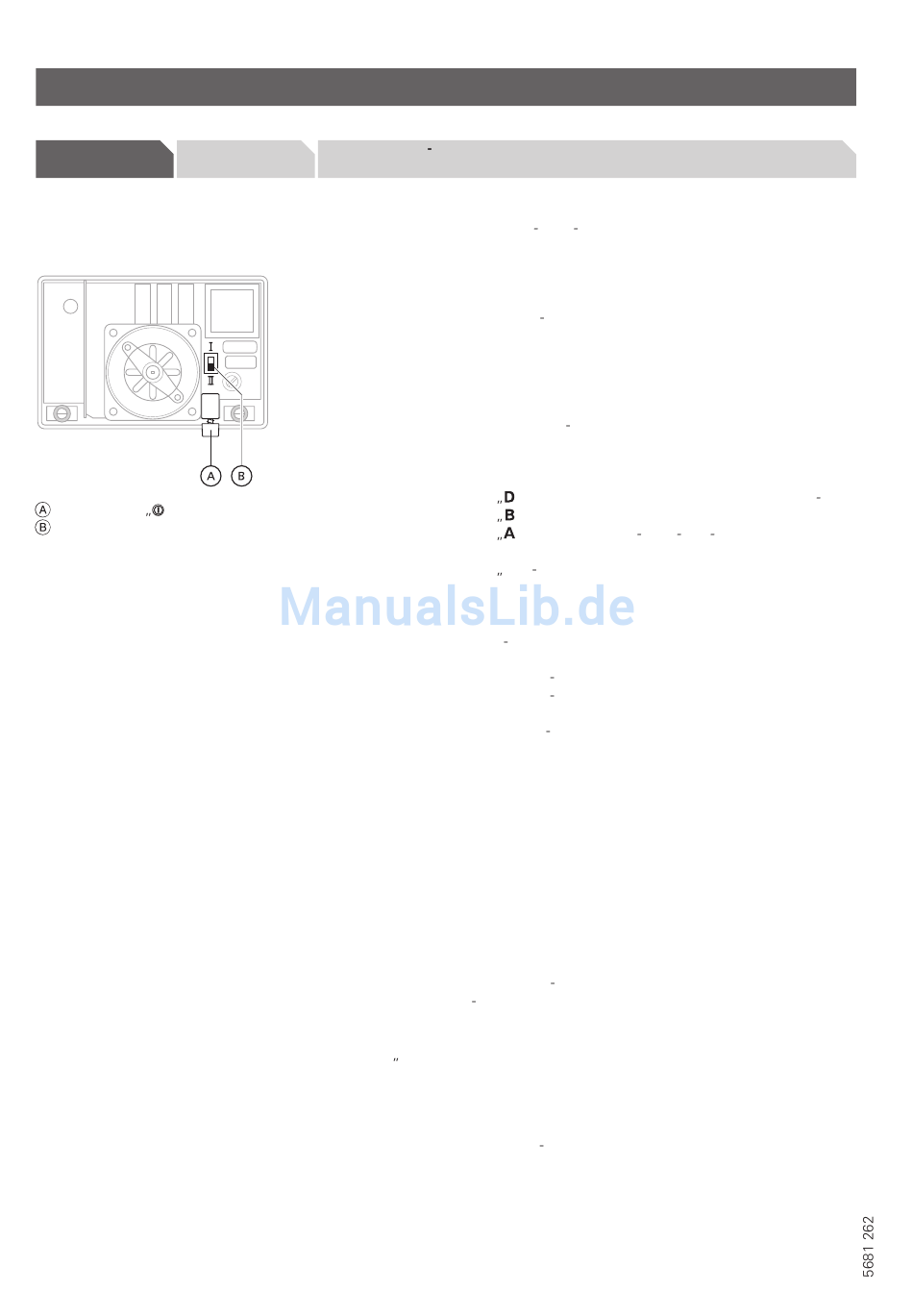

Netzschalter
Drehrichtungsschalter
20
27. Eurolamatik OC - Erweiterungssatz für einen Heizkreis mit Mischer prüfen
(falls vorhanden)
Der Erweiterungssatz für einen Heizkreis mit Mischer ist nur zusammen mit dem
Erweiterungsmodul Viessmann 2 Draht BUS einsetzbar.
1. Über die Kurzabfrage 2 an der
Bedieneinheit Comfortrol prüfen,
ob der angeschlossene Erweite
rungssatz erkannt wird.
Aufruf der Kurzabfrage 2
Nach Öffnen der Klappe der Bedien
einheit folgenden Weg durch das
Menü gehen:
Menüpunkt
³ ANLAGE
³ BETRIEBSZUSTAND
³ WEITER
2. Drehrichtung des Mischer Motors
einstellen.
- Schalterstellung II für Heizungs
rücklauf von links (Anlieferungs
zustand)
- Schalterstellung I für Heizungs
rücklauf von rechts
3. Relaistest
Netzschalter am Motor ausschalten
und wieder einschalten. Das Gerät
führt folgenden Eigentest aus:
- Mischer zu (150 Sek.)
- Pumpe ein ( 10 Sek.)
- Mischer auf ( 10 Sek.)
- Mischer zu ( 10 Sek.)
Danach erfolgt normaler Regelbetrieb.
4. Während automatischem Relaistest
des Erweiterungssatzes die Dreh
richtung des Mischer Motors
beobachten.
Danach den Mischer von Hand in
Stellung Auf bringen.
Der Vorlauftemperatursensor muß
jetzt eine höhere Temperatur erfassen.
Wird die Temperatur niedriger, ist
entweder die Drehrichtung des
Motors falsch oder der Mischer
einsatz falsch eingebaut.
Hinweise!
Die Ziffer auf der 2. Stelle von links hat
hier folgende Bedeutung:
22 _ _ _ _ = Erweiterungssatz für einen
20 _ _ _ _ = Erweiterungssatz nicht
Taste Wird der Erweiterungssatz nicht
 erkannt, Codierung des Heizungs
 anlagenschemas (siehe Seite 64)
 und 2 Draht BUS Verbindung auf
bis der Text richtige Polung prüfen.
Kurz
abfrage 2
erscheint
Heizkreis mit Mischer
erkannt
erkannt
