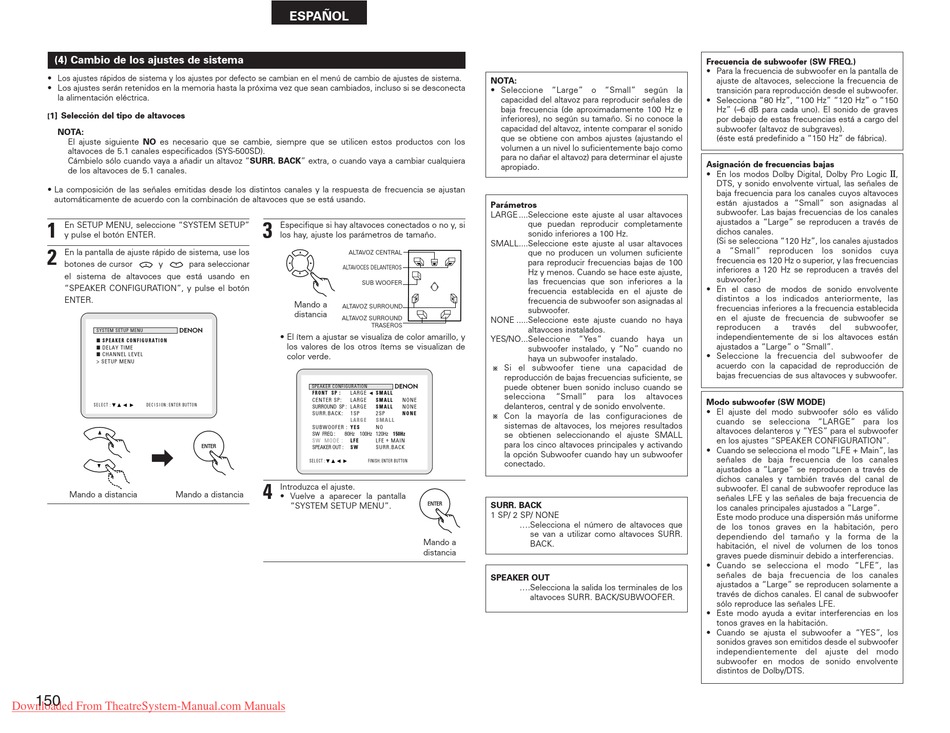

Denon RC-973 Bedienungsanleitung Seite 150

(4) Cambio de los ajustes de sistema
• Los ajustes rápidos de sistema y los ajustes por defecto se cambian en el menú de cambio de ajustes de sistema.
• Los ajustes serán retenidos en la memoria hasta la próxima vez que sean cambiados, incluso si se desconecta
la alimentación eléctrica.
[ 1] Selección del tipo de altavoces
NOTA:
El ajuste siguiente NO es necesario que se cambie, siempre que se utilicen estos productos con los
altavoces de 5.1 canales especificados (SYS-500SD).
Cámbielo sólo cuando vaya a añadir un altavoz "SURR. BACK" extra, o cuando vaya a cambiar cualquiera
de los altavoces de 5.1 canales.
• La composición de las señales emitidas desde los distintos canales y la respuesta de frecuencia se ajustan
automáticamente de acuerdo con la combinación de altavoces que se está usando.
1 En SETUP MENU, seleccione "SYSTEM SETUP"
y pulse el botón ENTER.
2 En la pantalla de ajuste rápido de sistema, use los
botones de cursor y para seleccionar
el sistema de altavoces que está usando en
"SPEAKER CONFIGURATION", y pulse el botón
ENTER.
B
S Y S T E M S E T U P M E N U
S P E A K E R C O N F I G U R A T I O N
2
DELAY TI M E
2
CHAN N EL LEVEL
2
> SETUP M EN U
S E L E C T : D E C I S I O N : E N T E R B U T T O N
\
Mando a distancia Mando a distancia
150
Downloaded From TheatreSystem-Manual.com Manuals
ESPAÑOL
3 Especifique si hay altavoces conectados o no y, si
los hay, ajuste los parámetros de tamaño.
ALTAVOZ CENTRAL
ALTAVOCES DELANTEROS
SUB WOOFER
Mando a
ALTAVOZ SURROUND
distancia
ALTAVOZ SURROUND
TRASEROS
• El ítem a ajustar se visualiza de color amarillo, y
los valores de los otros ítems se visualizan de
color verde.
S P E AK E R CO N FIGU R A TION
F R O N T S P : LA RG E S M A L L
CEN TER SP : LA R GE S M A L L
SURROUND SP : LA RG E S M A L L
SURR. BAC K: 1 SP 2 SP
L A R G E S MAL L
SUBWOOFER : Y E S NO
SW FREQ : 80Hz 100Hz 120Hz 150Hz
SW MOD E : L F E LFE + MA I N
ENTER
SPEAKER OUT : S W SU RR.B A CK
S E L E C T : FINISH: ENT E R BUTTON
4 Introduzca el ajuste.
• Vuelve a aparecer la pantalla
"SYSTEM SETUP MENU".
NOTA:
• Seleccione "Large" o "Small" según la
capacidad del altavoz para reproducir señales de
baja frecuencia (de aproximadamente 100 Hz e
inferiores), no según su tamaño. Si no conoce la
capacidad del altavoz, intente comparar el sonido
que se obtiene con ambos ajustes (ajustando el
volumen a un nivel lo suficientemente bajo como
para no dañar el altavoz) para determinar el ajuste
apropiado.
Parámetros
LARGE ....Seleccione este ajuste al usar altavoces
que puedan reproducir completamente
sonido inferiores a 100 Hz.
SMALL....Seleccione este ajuste al usar altavoces
que no producen un volumen suficiente
para reproducir frecuencias bajas de 100
Hz y menos. Cuando se hace este ajuste,
las frecuencias que son inferiores a la
frecuencia establecida en el ajuste de
frecuencia de subwoofer son asignadas al
subwoofer.
NONE .....Seleccione este ajuste cuando no haya
altavoces instalados.
YES/NO...Seleccione "Yes" cuando haya un
subwoofer instalado, y "No" cuando no
haya un subwoofer instalado.
Si el subwoofer tiene una capacidad de
reproducción de bajas frecuencias suficiente, se
B puede obtener buen sonido incluso cuando se
selecciona "Small"
N O NE
delanteros, central y de sonido envolvente.
N O NE
N O N E
Con la mayoría de las configuraciones de
sistemas de altavoces, los mejores resultados
se obtienen seleccionando el ajuste SMALL
para los cinco altavoces principales y activando
la opción Subwoofer cuando hay un subwoofer
conectado.
ENTER SURR. BACK
1 SP/ 2 SP/ NONE
....Selecciona el número de altavoces que
se van a utilizar como altavoces SURR.
Mando a
BACK.
distancia
SPEAKER OUT
....Selecciona la salida los terminales de los
altavoces SURR. BACK/SUBWOOFER.
Frecuencia de subwoofer (SW FREQ.)
• Para la frecuencia de subwoofer en la pantalla de
ajuste de altavoces, seleccione la frecuencia de
transición para reproducción desde el subwoofer.
• Selecciona "80 Hz", "100 Hz" "120 Hz" o "150
Hz" (–6 dB para cada uno). El sonido de graves
por debajo de estas frecuencias está a cargo del
subwoofer (altavoz de subgraves).
(éste está predefinido a "150 Hz" de fábrica).
Asignación de frecuencias bajas
• En los modos Dolby Digital, Dolby Pro Logic
DTS, y sonido envolvente virtual, las señales de
baja frecuencia para los canales cuyos altavoces
están ajustados a "Small" son asignadas al
subwoofer. Las bajas frecuencias de los canales
ajustados a "Large" se reproducen a través de
dichos canales.
(Si se selecciona "120 Hz", los canales ajustados
a "Small" reproducen los sonidos cuya
frecuencia es 120 Hz o superior, y las frecuencias
inferiores a 120 Hz se reproducen a través del
subwoofer.)
• En el caso de modos de sonido envolvente
distintos a los indicados anteriormente, las
frecuencias inferiores a la frecuencia establecida
en el ajuste de frecuencia de subwoofer se
reproducen a
independientemente de si los altavoces están
ajustados a "Large" o "Small".
• Seleccione la frecuencia del subwoofer de
acuerdo con la capacidad de reproducción de
bajas frecuencias de sus altavoces y subwoofer.
para los altavoces
Modo subwoofer (SW MODE)
• El ajuste del modo subwoofer sólo es válido
cuando se selecciona "LARGE" para los
altavoces delanteros y "YES" para el subwoofer
en los ajustes "SPEAKER CONFIGURATION".
• Cuando se selecciona el modo "LFE + Main", las
señales de baja frecuencia de los canales
ajustados a "Large" se reproducen a través de
dichos canales y también través del canal de
subwoofer. El canal de subwoofer reproduce las
señales LFE y las señales de baja frecuencia de
los canales principales ajustados a "Large".
Este modo produce una dispersión más uniforme
de los tonos graves en la habitación, pero
dependiendo del tamaño y la forma de la
habitación, el nivel de volumen de los tonos
graves puede disminuir debido a interferencias.
• Cuando se selecciona el modo "LFE", las
señales de baja frecuencia de los canales
ajustados a "Large" se reproducen solamente a
través de dichos canales. El canal de subwoofer
sólo reproduce las señales LFE.
• Este modo ayuda a evitar interferencias en los
tonos graves en la habitación.
• Cuando se ajusta el subwoofer a "YES", los
sonidos graves son emitidos desde el subwoofer
independientemente del ajuste del modo
subwoofer en modos de sonido envolvente
distintos de Dolby/DTS.
II
,
través del subwoofer,
