Horizontale

2.2. Montage des Sensors

2.2.1. Montage des Halters

Der Sensor beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist bei Liefe-
rung mit Klebestreifen an der Gehäuserückseite befestigt.
Befestigen Sie den Halter senkrecht an Wand oder Mast.
Wetterstationen P03/3-Modbus(-GPS) • Stand: 17.12.2010 • Technische Änderungen und Irrtümer vorbehalten.
5

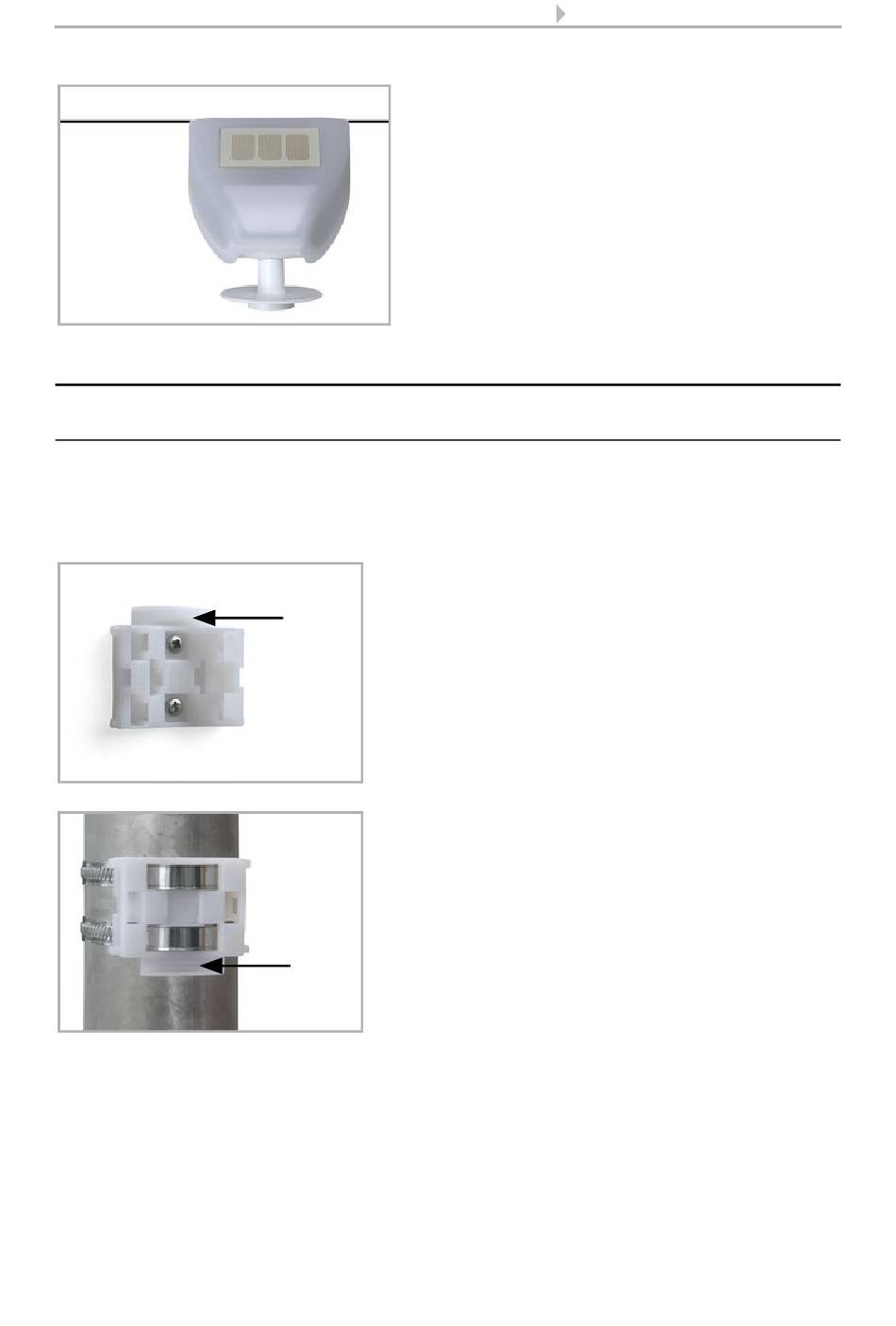

Abb. 3
Die Wetterstation muss in der Querrichtung
horizontal (waagerecht) montiert sein.
Abb. 4
Bei Wandmontage: ebene Seite zur Wand, halb-
Steg
mondförmiger Steg nach oben.
Abb. 5
Bei Mastmontage: geschwungene Seite zum
Mast, Steg nach unten.
Steg
Installation und Inbetriebnahme
