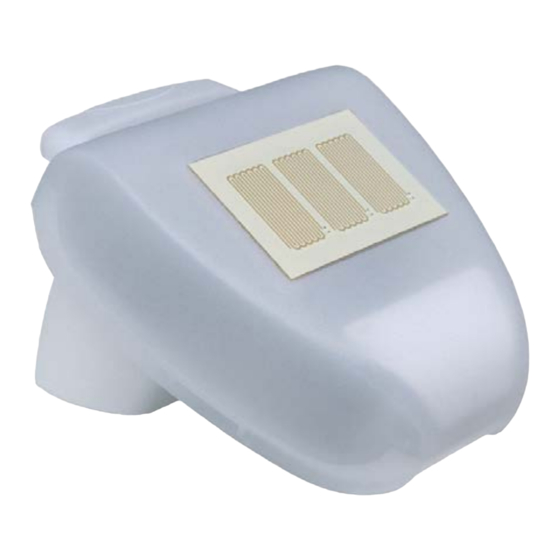

Elsner Suntracer KNX Installation Und Einstellung

Vorschau ausblenden Andere Handbücher für Suntracer KNX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

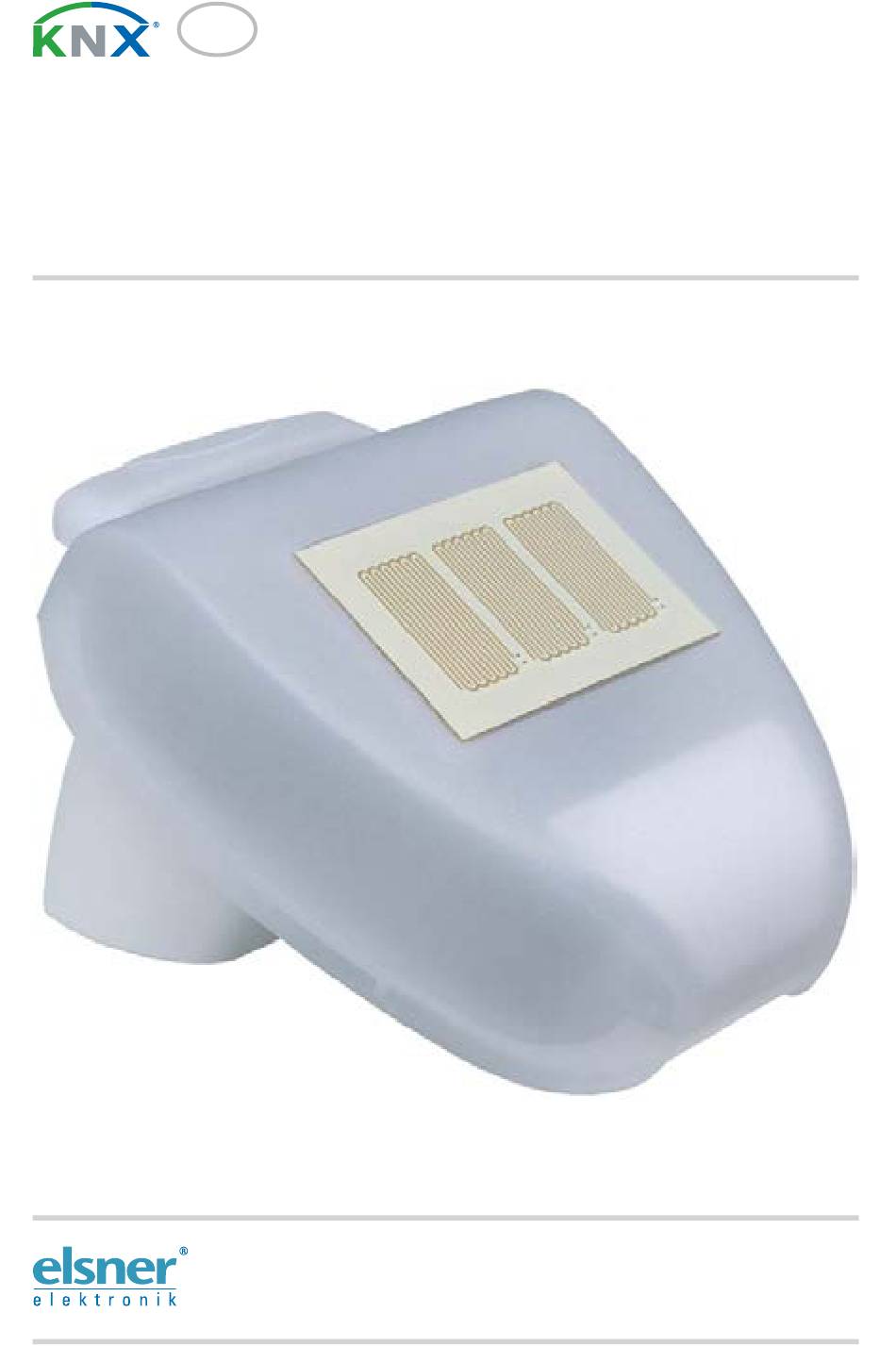

D
Suntracer KNX
Wetterstation
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Elsner Suntracer KNX

Inhaltszusammenfassung für Elsner Suntracer KNX

  • Seite 1 Suntracer KNX Wetterstation Installation und Einstellung...

  • Seite 2: Inhaltsverzeichnis

    5.11.1. ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ............35 5.11.2. Verknüpfungseingänge der ODER Logik ..........35 Elsner Elektronik GmbH • Herdweg 7 • D-75391 Gechingen • Deutschland Wetterstation Suntracer KNX • ab Softwareversion 1.17, ETS-Programmversion 1.4...

  • Seite 3: Zeichenerklärungen Für Dieses Handbuch

    Zeichenerklärungen Zeichenerklärungen für dieses Handbuch Lebensgefahr durch Stromschlag! Hinweise auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Personen. Sicherheitshinweis! Hinweise, die für den sicheren Betrieb unbedingt beachtet werden müssen. Sicherheitsmaßnahmen zum Schutz vor Personen- oder Sachschäden. In den ETS-Tabellen sind die Voreinstellungen der Parameter durch eine Unterstreichung gekennzeichnet.

  • Seite 4: Beschreibung

    Logik-Gatter können sämtliche Schalt-Ereignisse sowie 8 Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert werden Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 5: Technische Daten

    Messbereich Helligkeit 0…150.000 Lux Auflösung (Helligkeit) 1 Lux bei 0…120 Lux 2 Lux bei 121…1.046 Lux 63 Lux bei 1.047…52.363 Lux 423 Lux bei 52.364…150.000 Lux Genauigkeit (Helligkeit) ±35% Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Installation Und Inbetriebnahme

    Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanlei- tung ist Elsner Elektronik nicht haftbar. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Montageort

    Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Wand oder Mast mind. 60 cm Abb. 2 Die Wetterstation muss in der Querrichtung Horizontale horizontal (waagerecht) montiert sein. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Montage Der Wetterstation

    Mast, Steg nach unten. Steg Abb. 5 Als ergänzendes, optionales Zubehör ist ein Ge- lenk-Ausleger für die flexible Wand-, Mast- oder Balkenmontage der Wetterstation bei Elsner Elektronik erhältlich. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Ansicht Der Rückwand Und Bohrplan

    2.1.4. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Vorbereitung Der Wetterstation

    Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (beim 230 V AC-Modell gelötete Kabel- verbindung, beim 24 V DC-Modell Kabel mit Stecker). Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Aufbau Der Platine

    1,5 mm² oder feindrahtige Lei- 4) Steckplatz KNX-Klemme +/- 5) Öffnung für Bus-Leitung 6) Programmier-Taster zum Ein- lernen des Geräts 7) Programmier-LED 8) Stellschraube DCF77-Antenne 9) Kontroll-LED DCF77-Empfang Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 12: Ausrichten Der Dcf77-Antenne

    2.1.8. Anbringen der Wetterstation Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 13: Hinweise Zur Montage Und Inbetriebnahme

    Anlegen der Versorgungsspannung ausgegeben werden. Nach dem Anlegen der Hilfsspannung befindet sich das Gerät 5 Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfangen werden. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 14: Wartung

    Bedarf gereinigt werden. Bei starker Verschmutzung kann der Sensor funktionsunfähig werden. Zur Wartung und Reinigung sollte das Gerät sicherheitshalber immer vom Netzstrom getrennt werden (z. B. Sicherung ausschalten/entfernen). Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 15: Übertragungsprotokoll

    K L S Logikeingang 6 K L S Logikeingang 7 K L S Logikeingang 8 K L S Sonnenstand Azimut K L Ü Sonnenstand Elevation K L Ü Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 16 Windstärke Grenzwert 1 Istwert K L Ü Windstärke Grenzwert 2 Sollwert K L S Windstärke Grenzwert 2 Istwert K L Ü Windstärke Grenzwert 3 Sollwert K L S Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 17 Schaltausgang Kalender-Zeitschalt- Zeitraum 2, K L Ü Sequenz 1 Einschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Ausschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 18 Wochen Schaltuhr K L S Ausschaltuhrzeit Dienstag 4 Wochen Schaltuhr K L S Schaltausgang Wochen- Dienstag 1 K L Ü Zeitschaltuhr Schaltausgang Wochen- Dienstag 2 K L Ü Zeitschaltuhr Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 19 Wochen Schaltuhr K L S Ausschaltuhrzeit Freitag 2 Wochen Schaltuhr K L S Einschaltuhrzeit Freitag 3 Wochen Schaltuhr K L S Ausschaltuhrzeit Freitag 3 Wochen Schaltuhr K L S Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 20 Wochen Schaltuhr K L S Schaltausgang Wochen- Sonntag 1 K L Ü Zeitschaltuhr Schaltausgang Wochen- Sonntag 2 K L Ü Zeitschaltuhr Schaltausgang Wochen- Sonntag 3 K L Ü Zeitschaltuhr Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 21 K L Ü ODER Logik 4 8 Bit Ausgang B K L Ü ODER Logik 5 Schaltausgang K L Ü ODER Logik 5 8 Bit Ausgang A K L Ü Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 22 Grenzwert 2 Schaltausgang Dämmerung K L Ü Grenzwert 3 Temperatursensor Störung Ausgang K L Ü Windsensor Störung Ausgang K L Ü Datum und Uhrzeit synchronisiert Ausgang K L Ü Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 23: Einstellung Der Parameter

    Einstellung der Parameter 5. Einstellung der Parameter 5.1. Allgemeine Einstellungen Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 24: Standort

    1 • 2 • 3 • 5 • 10 • 20Telegramme pro Sek. 5.2. Standort Die Standortangabe wird benötigt, um daraus mit Hilfe von Datum und Uhrzeit den Sonnenstand zu errechnen. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 25: Sonnenstand

    Sonne in Bereich 1 / 2 / 3 / 4 / 5 Winkel der Himmelsrichtungen: Azimut 0°-180° Elevation 0°-90° Südost Azimut 45°-225° Elevation 0°-90° Süd Azimut 90°-270° Elevation 0°-90° Südwest Azimut 135°-315° Elevation 0°-90° West Azimut 180°-360° Elevation 0°-90° Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 26: Temperatur

    Wenn der Grenzwert durch Parameter gesetzt wird: Grenzwert wird gesetzt durch Parameter Grenzwert in 0,1°C -300 … 800; 200 gültig bis zur 1. Kommunikation Hysterese des Grenzwertes in 0,1°C 0...100; 30 Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 27: Windstärke

    • freigeben Windstärkewertes auf Anfrage Grenzwert 1 / 2 / 3 nicht aktiv • aktiv 5.5.1. Wind Grenzwert 1 / 2 / 3 Grenzwert Grenzwertvorgabe per Parameter • Kommunikationsobjekt Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 28 5 s … 2 h (nur wenn „zyklisch“ gesendet wird) Sperrung Der Abschnitt „Sperrung“ erscheint nur wenn „Schaltausgang sendet bei Änderung“ gewählt wurde. Sperrung des Schaltausgangs verwenden Ja • Nein Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 29: Helligkeit

    Grenzwert / Startgrenzwert in lux 1 … 1000; 200 Hysterese des Grenzwertes in lux 0 … 1000; 50 Alle anderen Parameter entsprechen denen der Temperatur Grenzwerte (siehe dort). Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 30: Kalender-Zeitschaltuhr

    5.9.1. Wochenuhr Mo, Di, Mi, Do, Fr, Sa, So 1 … 4 Einstellen der Schaltzeiten über Parameter • Kommunikationsobjekte Einschalt-Uhrzeit 0 … 23 Stunden Einschalt-Uhrzeit 0 … 59 Minuten Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 31: Und Logik

    • nicht • ein 1 Bit-Objekt • zwei 8 Bit-Objekte Logikausgang sendet „ein 1 Bit-Objekt“: Logikausgang sendet ein 1 Bit-Objekt wenn Logik = 1 Objekt Wert 1 • 0 Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 32: Und Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8

    Helligkeitsgrenzwert und die Sonne in einem be- stimmten Bereich. Auch die erneute Aktivierung der Beschattung nach einem Wind- alarm und die Sperrung durch manuelle Bedienung wurden bei diesem Beispiel mit- einbezogen. Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 33: Verknüpfungseingänge Der Und Logik

    Kalenderschaltuhr 2. Zeitraum Nr. 1 invertiert Kalenderschaltuhr 2. Zeitraum Nr. 2 Kalenderschaltuhr 2. Zeitraum Nr. 2 invertiert Kalenderschaltuhr 3. Zeitraum Nr. 1 Kalenderschaltuhr 3. Zeitraum Nr. 1 invertiert Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 34 Temperatur Grenzwert 4 Temperatur Grenzwert 4 invertiert Wind Grenzwert 1 Wind Grenzwert 1 invertiert Wind Grenzwert 2 Wind Grenzwert 2 invertiert Wind Grenzwert 3 Wind Grenzwert 3 invertiert Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 35 Wochenschaltuhr Samstag 1 Wochenschaltuhr Samstag 1 invertiert Wochenschaltuhr Samstag 2 Wochenschaltuhr Samstag 2 invertiert Wochenschaltuhr Samstag 3 Wochenschaltuhr Samstag 3 invertiert Wochenschaltuhr Samstag 4 Wochenschaltuhr Samstag 4 invertiert Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 36: Oder Logik

    UND Logik Ausgang 2 UND Logik Ausgang 2 invertiert UND Logik Ausgang 3 UND Logik Ausgang 3 invertiert UND Logik Ausgang 4 UND Logik Ausgang 4 invertiert UND Logik Ausgang 5 Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 37 UND Logik Ausgang 5 invertiert UND Logik Ausgang 6 UND Logik Ausgang 6 invertiert UND Logik Ausgang 7 UND Logik Ausgang 7 invertiert UND Logik Ausgang 8 UND Logik Ausgang 8 invertiert Wetterstation Suntracer KNX • Stand: 12.08.2011 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 38 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...
