Motorblock und Stab auseinandernehmen
(MP 350 Combi Ultra, MP 450 Combi Ultra,
MP 800 Turbo)
- Sich vergewissern, daß das Gerät nicht anges-
chlossen ist.
- Den Stab in die entgegengesetzte Richtung drehen.
- Beim Anschlag den Stab aus dem Aluminium-
gehäuse ziehen.

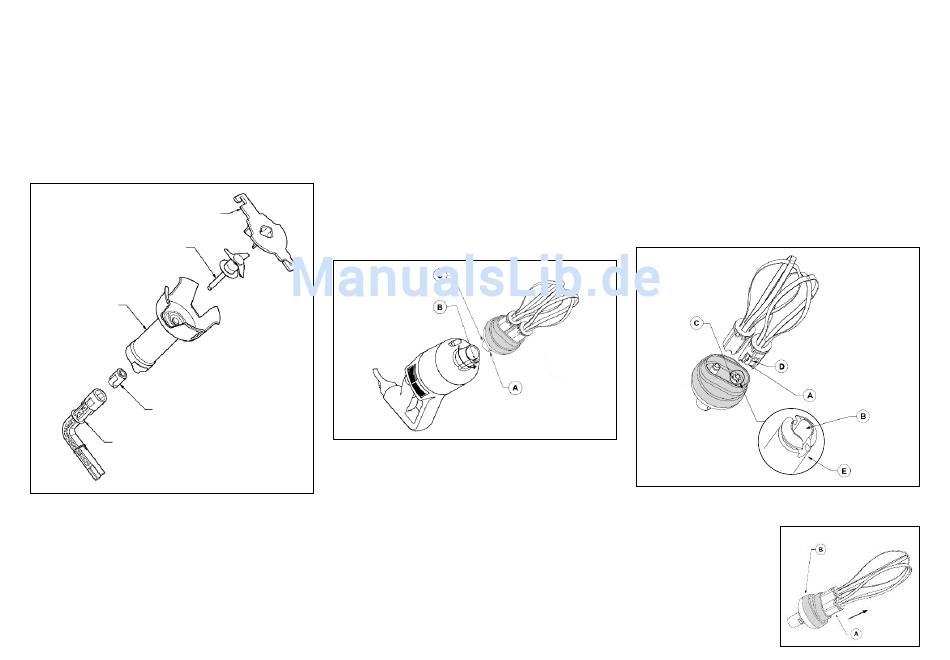

Abmontieren des Messers
MESSERFESTSTELLWERKZEUG
MESSER MIT DICHTUNG
MISCHKOPF
ANTRIEBSNABE
DEMONTAGEWERKZEUG
- Zum gefahrlosen Abmontieren das Messer
mit dem Messerfeststellwerkzeug, einem Schutz-
handschuh oder einem Lappen aus dickem Stoff
blockieren.
- Mit Hilfe des Demontagewerkzeugs die
Antriebsnabe abgeschraubt werden.
- Sobald die Antriebsnabe abgeschraubt ist, kann
das Messer abgenommen und gereinigt werden.
• VERWENDUNG ALS RÜHRBESEN
(MP 350 Combi Ultra, MP 450 Combi Ultra,
MP 450 FW Ultra)
Vorsatz und Motorblock zusammensetzen
- Sich vergewissern, daß das Gerät nicht anges-
chlossen ist.
- Die Abflachung des kegelförmigen Teils
Rührbesenvorsatzes in eine Linie mit der Ausbuch-
tung an der Innenwand des Aluminiumgehäuses
bringen.
- Den kegelförmigen Teil des Rührbesenvorsatzes
ganz in das Aluminiumgehäuse schieben.
- Den Rührbesenvorsatz in Pfeilrichtung (vgl. Abb.)
drehen, bis beide Teile fest zusammengefügt sind.
Abnehmen des Vorsatzes
- Sich vergewissern, daß das Gerät nicht anges-
chlossen ist.
- Den Rührbesenvorsatz in die entgegengesetzte
Richtung drehen.
- Beim Anschlag den Rührbesenvorsatz aus dem
Aluminiumgehäuse ziehen.
Einsetzen der Rührbesen
- Den Rührbesenvorsatz mit einer Hand festhalten.
- Mit der anderen Hand die Achse
Rührbesens in die Öffnung
Achsen des Rührbesenvorsatzes stecken und darauf
achten, daß die Ausbuchtungen
mit den entsprechendenen Einkerbungen liegen.
- Nun mit einer leichten Drehbewegung den
Rührbesen auf die Achse
vorsatzes schieben, so daß die Ausbuchtungen in
die Einkerbungen der Achse
des
Rührbesen auf der Achse merkbar einrastet.
- Um den korrekten Halt des Rührbesens auf der
Achse zu überprüfen, leicht an den Schlaufen
ziehen.
- Den anderen Rührbesen auf die gleiche Art einset-
zen. Wenn er sich nicht einsetzen läßt, es nach
einer Vierteldrehung erneut versuchen.
Herausnehmen der Rührbesen
- Den
vorsatz
Hand festhalten und
die Schlaufenhalte-
rung mit der ande-
ren Hand in Pfeil-
eines
richtung herausziehen.
einer der beiden
in einer Linie
des Rührbesen-
gleiten und der
Rührbesen-
mit einer
