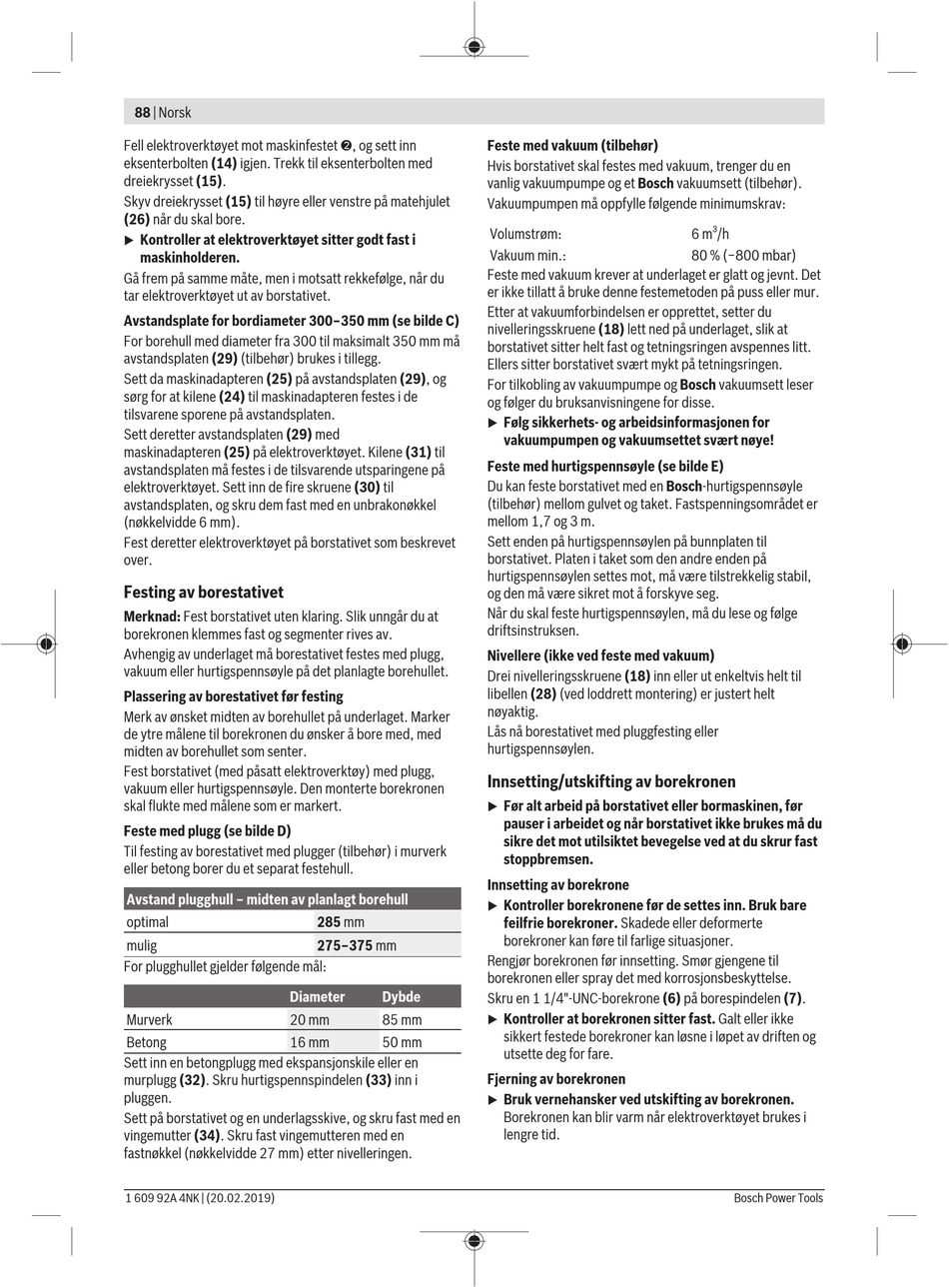

88 | Norsk
Fell elektroverktøyet mot maskinfestet ➋, og sett inn
eksenterbolten (14) igjen. Trekk til eksenterbolten med
dreiekrysset (15).
Skyv dreiekrysset (15) til høyre eller venstre på matehjulet
(26) når du skal bore.
Kontroller at elektroverktøyet sitter godt fast i
u
maskinholderen.
Gå frem på samme måte, men i motsatt rekkefølge, når du
tar elektroverktøyet ut av borstativet.
Avstandsplate for bordiameter 300–350 mm (se bilde C)
For borehull med diameter fra 300 til maksimalt 350 mm må
avstandsplaten (29) (tilbehør) brukes i tillegg.
Sett da maskinadapteren (25) på avstandsplaten (29), og
sørg for at kilene (24) til maskinadapteren festes i de
tilsvarene sporene på avstandsplaten.
Sett deretter avstandsplaten (29) med
maskinadapteren (25) på elektroverktøyet. Kilene (31) til
avstandsplaten må festes i de tilsvarende utsparingene på
elektroverktøyet. Sett inn de fire skruene (30) til
avstandsplaten, og skru dem fast med en unbrakonøkkel
(nøkkelvidde 6 mm).
Fest deretter elektroverktøyet på borstativet som beskrevet
over.
Festing av borestativet
Merknad: Fest borstativet uten klaring. Slik unngår du at
borekronen klemmes fast og segmenter rives av.
Avhengig av underlaget må borestativet festes med plugg,
vakuum eller hurtigspennsøyle på det planlagte borehullet.
Plassering av borestativet før festing
Merk av ønsket midten av borehullet på underlaget. Marker
de ytre målene til borekronen du ønsker å bore med, med
midten av borehullet som senter.
Fest borstativet (med påsatt elektroverktøy) med plugg,
vakuum eller hurtigspennsøyle. Den monterte borekronen
skal flukte med målene som er markert.
Feste med plugg (se bilde D)
Til festing av borestativet med plugger (tilbehør) i murverk
eller betong borer du et separat festehull.
Avstand plugghull – midten av planlagt borehull
optimal
mulig
For plugghullet gjelder følgende mål:
Diameter
Murverk 20 mm
Betong 16 mm
Sett inn en betongplugg med ekspansjonskile eller en
murplugg (32). Skru hurtigspennspindelen (33) inn i
pluggen.
Sett på borstativet og en underlagsskive, og skru fast med en
vingemutter (34). Skru fast vingemutteren med en
fastnøkkel (nøkkelvidde 27 mm) etter nivelleringen.
1 609 92A 4NK | (20.02.2019)
Feste med vakuum (tilbehør)
Hvis borstativet skal festes med vakuum, trenger du en
vanlig vakuumpumpe og et Bosch vakuumsett (tilbehør).
Vakuumpumpen må oppfylle følgende minimumskrav:
Volumstrøm:
Vakuum min.:
Feste med vakuum krever at underlaget er glatt og jevnt. Det
er ikke tillatt å bruke denne festemetoden på puss eller mur.
Etter at vakuumforbindelsen er opprettet, setter du
nivelleringsskruene (18) lett ned på underlaget, slik at
borstativet sitter helt fast og tetningsringen avspennes litt.
Ellers sitter borstativet svært mykt på tetningsringen.
For tilkobling av vakuumpumpe og Bosch vakuumsett leser
og følger du bruksanvisningene for disse.
u
Feste med hurtigspennsøyle (se bilde E)
Du kan feste borstativet med en Bosch-hurtigspennsøyle
(tilbehør) mellom gulvet og taket. Fastspenningsområdet er
mellom 1,7 og 3 m.
Sett enden på hurtigspennsøylen på bunnplaten til
borstativet. Platen i taket som den andre enden på
hurtigspennsøylen settes mot, må være tilstrekkelig stabil,
og den må være sikret mot å forskyve seg.
Når du skal feste hurtigspennsøylen, må du lese og følge
driftsinstruksen.
Nivellere (ikke ved feste med vakuum)
Drei nivelleringsskruene (18) inn eller ut enkeltvis helt til
libellen (28) (ved loddrett montering) er justert helt
nøyaktig.
Lås nå borestativet med pluggfesting eller
hurtigspennsøylen.
Innsetting/utskifting av borekronen
u
Innsetting av borekrone
u
285 mm
275–375 mm
Rengjør borekronen før innsetting. Smør gjengene til
borekronen eller spray det med korrosjonsbeskyttelse.
Dybde
Skru en 1 1/4"-UNC-borekrone (6) på borespindelen (7).
85 mm
u
50 mm
Fjerning av borekronen
u
Følg sikkerhets- og arbeidsinformasjonen for
vakuumpumpen og vakuumsettet svært nøye!
Før alt arbeid på borstativet eller bormaskinen, før
pauser i arbeidet og når borstativet ikke brukes må du
sikre det mot utilsiktet bevegelse ved at du skrur fast
stoppbremsen .
Kontroller borekronene før de settes inn. Bruk bare
feilfrie borekroner. Skadede eller deformerte
borekroner kan føre til farlige situasjoner.
Kontroller at borekronen sitter fast. Galt eller ikke
sikkert festede borekroner kan løsne i løpet av driften og
utsette deg for fare.
Bruk vernehansker ved utskifting av borekronen.
Borekronen kan blir varm når elektroverktøyet brukes i
lengre tid.
3
6 m /h
80 % (−800 mbar)
