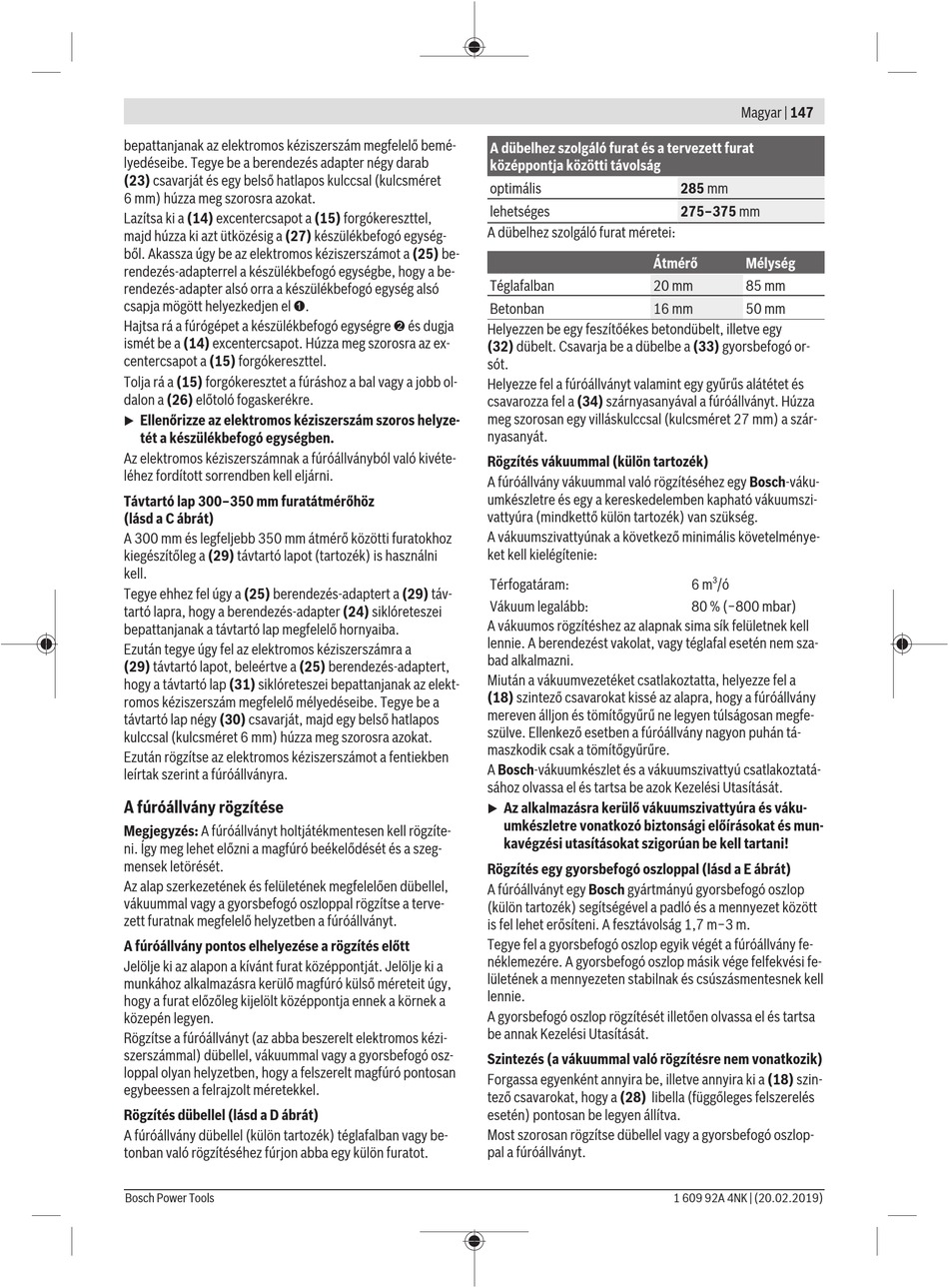

bepattanjanak az elektromos kéziszerszám megfelelő bemé-
lyedéseibe. Tegye be a berendezés adapter négy darab
(23) csavarját és egy belső hatlapos kulccsal (kulcsméret
6 mm) húzza meg szorosra azokat.
Lazítsa ki a (14) excentercsapot a (15) forgókereszttel,
majd húzza ki azt ütközésig a (27) készülékbefogó egység-
ből. Akassza úgy be az elektromos kéziszerszámot a (25) be-
rendezés-adapterrel a készülékbefogó egységbe, hogy a be-
rendezés-adapter alsó orra a készülékbefogó egység alsó
csapja mögött helyezkedjen el ➊.
Hajtsa rá a fúrógépet a készülékbefogó egységre ➋ és dugja
ismét be a (14) excentercsapot. Húzza meg szorosra az ex-
centercsapot a (15) forgókereszttel.
Tolja rá a (15) forgókeresztet a fúráshoz a bal vagy a jobb ol-
dalon a (26) előtoló fogaskerékre.
Ellenőrizze az elektromos kéziszerszám szoros helyze-
u
tét a készülékbefogó egységben.
Az elektromos kéziszerszámnak a fúróállványból való kivéte-
léhez fordított sorrendben kell eljárni.
Távtartó lap 300–350 mm furatátmérőhöz
(lásd a C ábrát)
A 300 mm és legfeljebb 350 mm átmérő közötti furatokhoz
kiegészítőleg a (29) távtartó lapot (tartozék) is használni
kell.
Tegye ehhez fel úgy a (25) berendezés-adaptert a (29) táv-
tartó lapra, hogy a berendezés-adapter (24) siklóreteszei
bepattanjanak a távtartó lap megfelelő hornyaiba.
Ezután tegye úgy fel az elektromos kéziszerszámra a
(29) távtartó lapot, beleértve a (25) berendezés-adaptert,
hogy a távtartó lap (31) siklóreteszei bepattanjanak az elekt-
romos kéziszerszám megfelelő mélyedéseibe. Tegye be a
távtartó lap négy (30) csavarját, majd egy belső hatlapos
kulccsal (kulcsméret 6 mm) húzza meg szorosra azokat.
Ezután rögzítse az elektromos kéziszerszámot a fentiekben
leírtak szerint a fúróállványra.
A fúróállvány rögzítése
Megjegyzés: A fúróállványt holtjátékmentesen kell rögzíte-
ni. Így meg lehet előzni a magfúró beékelődését és a szeg-
mensek letörését.
Az alap szerkezetének és felületének megfelelően dübellel,
vákuummal vagy a gyorsbefogó oszloppal rögzítse a terve-
zett furatnak megfelelő helyzetben a fúróállványt.
A fúróállvány pontos elhelyezése a rögzítés előtt
Jelölje ki az alapon a kívánt furat középpontját. Jelölje ki a
munkához alkalmazásra kerülő magfúró külső méreteit úgy,
hogy a furat előzőleg kijelölt középpontja ennek a körnek a
közepén legyen.
Rögzítse a fúróállványt (az abba beszerelt elektromos kézi-
szerszámmal) dübellel, vákuummal vagy a gyorsbefogó osz-
loppal olyan helyzetben, hogy a felszerelt magfúró pontosan
egybeessen a felrajzolt méretekkel.
Rögzítés dübellel (lásd a D ábrát)
A fúróállvány dübellel (külön tartozék) téglafalban vagy be-
tonban való rögzítéséhez fúrjon abba egy külön furatot.
Bosch Power Tools
A dübelhez szolgáló furat és a tervezett furat
középpontja közötti távolság
optimális
lehetséges
A dübelhez szolgáló furat méretei:
Átmérő
Téglafalban 20 mm
Betonban 16 mm
Helyezzen be egy feszítőékes betondübelt, illetve egy
(32) dübelt. Csavarja be a dübelbe a (33) gyorsbefogó or-
sót.
Helyezze fel a fúróállványt valamint egy gyűrűs alátétet és
csavarozza fel a (34) szárnyasanyával a fúróállványt. Húzza
meg szorosan egy villáskulccsal (kulcsméret 27 mm) a szár-
nyasanyát.
Rögzítés vákuummal (külön tartozék)
A fúróállvány vákuummal való rögzítéséhez egy Bosch-váku-
umkészletre és egy a kereskedelemben kapható vákuumszi-
vattyúra (mindkettő külön tartozék) van szükség.
A vákuumszivattyúnak a következő minimális követelménye-
ket kell kielégítenie:
Térfogatáram:
Vákuum legalább:
A vákuumos rögzítéshez az alapnak sima sík felületnek kell
lennie. A berendezést vakolat, vagy téglafal esetén nem sza-
bad alkalmazni.
Miután a vákuumvezetéket csatlakoztatta, helyezze fel a
(18) szintező csavarokat kissé az alapra, hogy a fúróállvány
mereven álljon és tömítőgyűrű ne legyen túlságosan megfe-
szülve. Ellenkező esetben a fúróállvány nagyon puhán tá-
maszkodik csak a tömítőgyűrűre.
A Bosch-vákuumkészlet és a vákuumszivattyú csatlakoztatá-
sához olvassa el és tartsa be azok Kezelési Utasítását.
Az alkalmazásra kerülő vákuumszivattyúra és váku-
u
umkészletre vonatkozó biztonsági előírásokat és mun-
kavégzési utasításokat szigorúan be kell tartani!
Rögzítés egy gyorsbefogó oszloppal (lásd a E ábrát)
A fúróállványt egy Bosch gyártmányú gyorsbefogó oszlop
(külön tartozék) segítségével a padló és a mennyezet között
is fel lehet erősíteni. A fesztávolság 1,7 m−3 m.
Tegye fel a gyorsbefogó oszlop egyik végét a fúróállvány fe-
néklemezére. A gyorsbefogó oszlop másik vége felfekvési fe-
lületének a mennyezeten stabilnak és csúszásmentesnek kell
lennie.
A gyorsbefogó oszlop rögzítését illetően olvassa el és tartsa
be annak Kezelési Utasítását.
Szintezés (a vákuummal való rögzítésre nem vonatkozik)
Forgassa egyenként annyira be, illetve annyira ki a (18) szin-
tező csavarokat, hogy a (28) libella (függőleges felszerelés
esetén) pontosan be legyen állítva.
Most szorosan rögzítse dübellel vagy a gyorsbefogó oszlop-
pal a fúróállványt.
Magyar | 147
285 mm
275–375 mm
Mélység
85 mm
50 mm
3
6 m /ó
80 % (−800 mbar)
