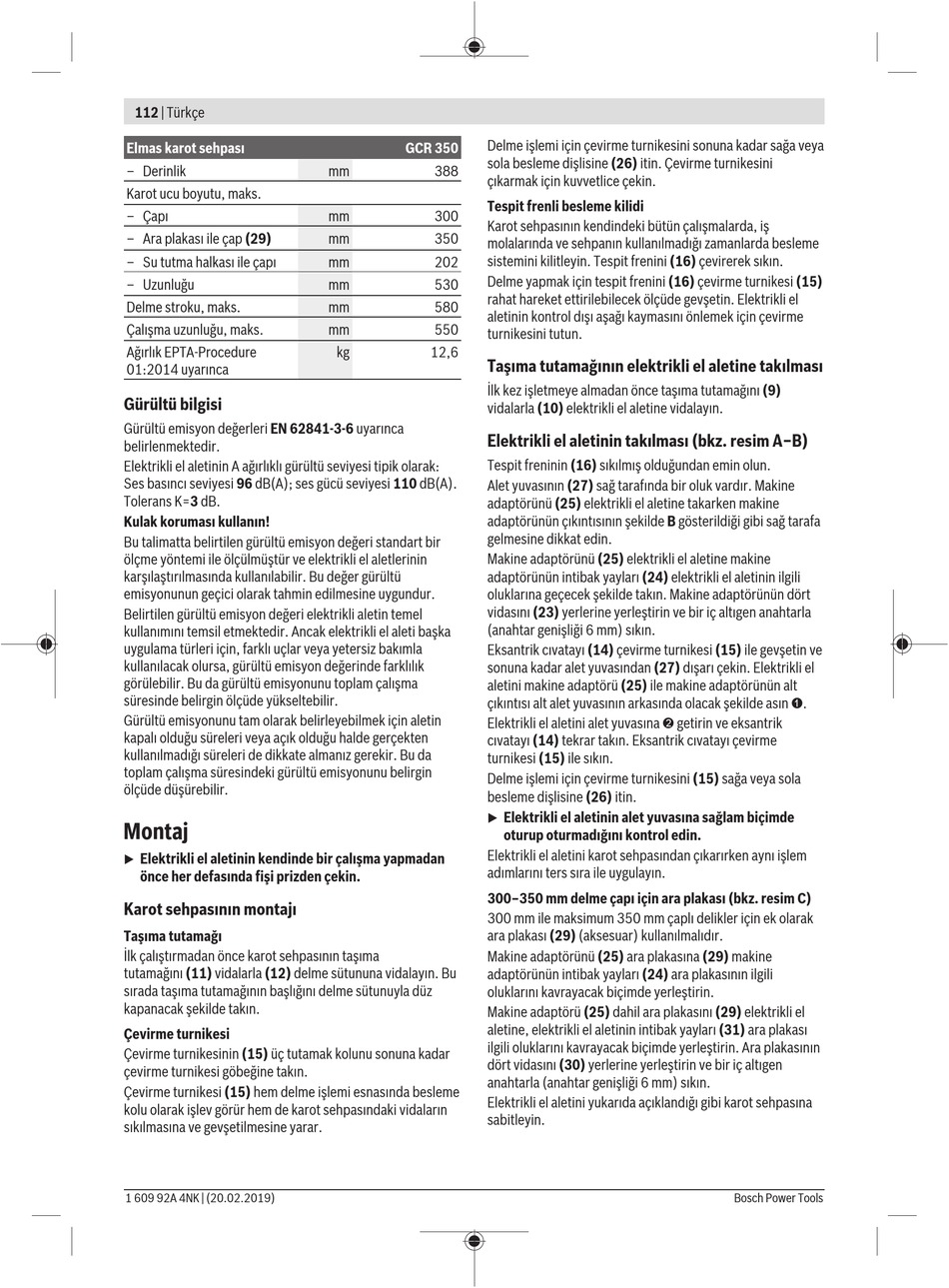

112 | Türkçe
Elmas karot sehpası
– Derinlik
Karot ucu boyutu, maks.
– Çapı
– Ara plakası ile çap (29)
– Su tutma halkası ile çapı
– Uzunluğu
Delme stroku, maks.
Çalışma uzunluğu, maks.
Ağırlık EPTA-Procedure
01:2014 uyarınca
Gürültü bilgisi
Gürültü emisyon değerleri EN 62841‑3‑6 uyarınca
belirlenmektedir.
Elektrikli el aletinin A ağırlıklı gürültü seviyesi tipik olarak:
Ses basıncı seviyesi 96 dB(A); ses gücü seviyesi 110 dB(A).
Tolerans K=3 dB.
Kulak koruması kullanın!
Bu talimatta belirtilen gürültü emisyon değeri standart bir
ölçme yöntemi ile ölçülmüştür ve elektrikli el aletlerinin
karşılaştırılmasında kullanılabilir. Bu değer gürültü
emisyonunun geçici olarak tahmin edilmesine uygundur.
Belirtilen gürültü emisyon değeri elektrikli aletin temel
kullanımını temsil etmektedir. Ancak elektrikli el aleti başka
uygulama türleri için, farklı uçlar veya yetersiz bakımla
kullanılacak olursa, gürültü emisyon değerinde farklılık
görülebilir. Bu da gürültü emisyonunu toplam çalışma
süresinde belirgin ölçüde yükseltebilir.
Gürültü emisyonunu tam olarak belirleyebilmek için aletin
kapalı olduğu süreleri veya açık olduğu halde gerçekten
kullanılmadığı süreleri de dikkate almanız gerekir. Bu da
toplam çalışma süresindeki gürültü emisyonunu belirgin
ölçüde düşürebilir.
Montaj
Elektrikli el aletinin kendinde bir çalışma yapmadan
u
önce her defasında fişi prizden çekin.
Karot sehpasının montajı
Taşıma tutamağı
İlk çalıştırmadan önce karot sehpasının taşıma
tutamağını (11) vidalarla (12) delme sütununa vidalayın. Bu
sırada taşıma tutamağının başlığını delme sütunuyla düz
kapanacak şekilde takın.
Çevirme turnikesi
Çevirme turnikesinin (15) üç tutamak kolunu sonuna kadar
çevirme turnikesi göbeğine takın.
Çevirme turnikesi (15) hem delme işlemi esnasında besleme
kolu olarak işlev görür hem de karot sehpasındaki vidaların
sıkılmasına ve gevşetilmesine yarar.
1 609 92A 4NK | (20.02.2019)
Delme işlemi için çevirme turnikesini sonuna kadar sağa veya
GCR 350
sola besleme dişlisine (26) itin. Çevirme turnikesini
mm 388
çıkarmak için kuvvetlice çekin.
Tespit frenli besleme kilidi
mm 300
Karot sehpasının kendindeki bütün çalışmalarda, iş
mm 350
molalarında ve sehpanın kullanılmadığı zamanlarda besleme
sistemini kilitleyin. Tespit frenini (16) çevirerek sıkın.
mm 202
Delme yapmak için tespit frenini (16) çevirme turnikesi (15)
mm 530
rahat hareket ettirilebilecek ölçüde gevşetin. Elektrikli el
mm 580
aletinin kontrol dışı aşağı kaymasını önlemek için çevirme
mm 550
turnikesini tutun.
kg 12,6
Taşıma tutamağının elektrikli el aletine takılması
İlk kez işletmeye almadan önce taşıma tutamağını (9)
vidalarla (10) elektrikli el aletine vidalayın.
Elektrikli el aletinin takılması (bkz. resim A−B)
Tespit freninin (16) sıkılmış olduğundan emin olun.
Alet yuvasının (27) sağ tarafında bir oluk vardır. Makine
adaptörünü (25) elektrikli el aletine takarken makine
adaptörünün çıkıntısının şekilde B gösterildiği gibi sağ tarafa
gelmesine dikkat edin.
Makine adaptörünü (25) elektrikli el aletine makine
adaptörünün intibak yayları (24) elektrikli el aletinin ilgili
oluklarına geçecek şekilde takın. Makine adaptörünün dört
vidasını (23) yerlerine yerleştirin ve bir iç altıgen anahtarla
(anahtar genişliği 6 mm) sıkın.
Eksantrik cıvatayı (14) çevirme turnikesi (15) ile gevşetin ve
sonuna kadar alet yuvasından (27) dışarı çekin. Elektrikli el
aletini makine adaptörü (25) ile makine adaptörünün alt
çıkıntısı alt alet yuvasının arkasında olacak şekilde asın ➊.
Elektrikli el aletini alet yuvasına ➋ getirin ve eksantrik
cıvatayı (14) tekrar takın. Eksantrik cıvatayı çevirme
turnikesi (15) ile sıkın.
Delme işlemi için çevirme turnikesini (15) sağa veya sola
besleme dişlisine (26) itin.
Elektrikli el aletinin alet yuvasına sağlam biçimde
u
oturup oturmadığını kontrol edin.
Elektrikli el aletini karot sehpasından çıkarırken aynı işlem
adımlarını ters sıra ile uygulayın.
300–350 mm delme çapı için ara plakası (bkz. resim C)
300 mm ile maksimum 350 mm çaplı delikler için ek olarak
ara plakası (29) (aksesuar) kullanılmalıdır.
Makine adaptörünü (25) ara plakasına (29) makine
adaptörünün intibak yayları (24) ara plakasının ilgili
oluklarını kavrayacak biçimde yerleştirin.
Makine adaptörü (25) dahil ara plakasını (29) elektrikli el
aletine, elektrikli el aletinin intibak yayları (31) ara plakası
ilgili oluklarını kavrayacak biçimde yerleştirin. Ara plakasının
dört vidasını (30) yerlerine yerleştirin ve bir iç altıgen
anahtarla (anahtar genişliği 6 mm) sıkın.
Elektrikli el aletini yukarıda açıklandığı gibi karot sehpasına
sabitleyin.
