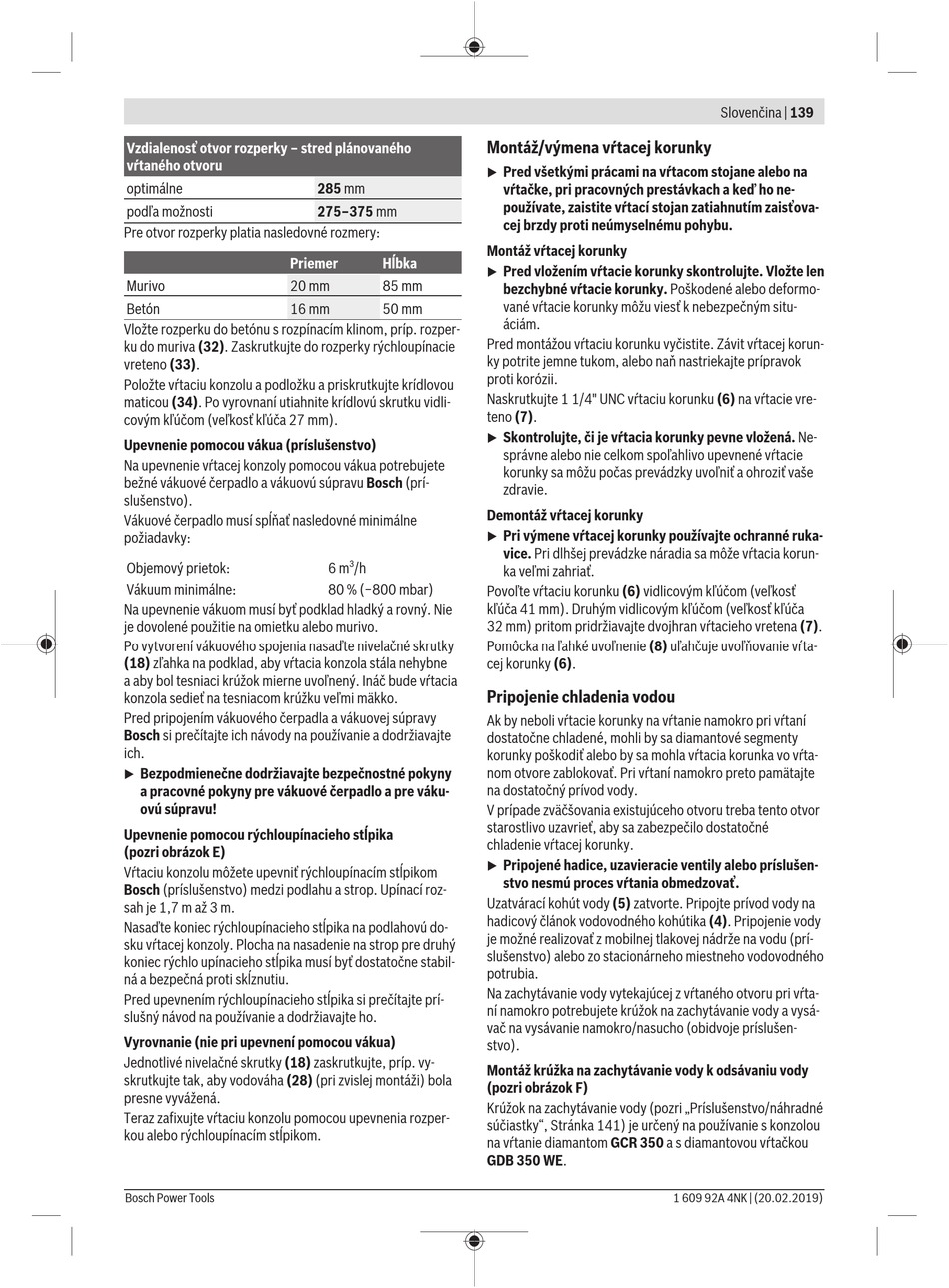

Vzdialenosť otvor rozperky – stred plánovaného
vŕtaného otvoru
optimálne
podľa možnosti
Pre otvor rozperky platia nasledovné rozmery:
Priemer
Murivo 20 mm
Betón 16 mm
Vložte rozperku do betónu s rozpínacím klinom, príp. rozper-
ku do muriva (32). Zaskrutkujte do rozperky rýchloupínacie
vreteno (33).
Položte vŕtaciu konzolu a podložku a priskrutkujte krídlovou
maticou (34). Po vyrovnaní utiahnite krídlovú skrutku vidli-
covým kľúčom (veľkosť kľúča 27 mm).
Upevnenie pomocou vákua (príslušenstvo)
Na upevnenie vŕtacej konzoly pomocou vákua potrebujete
bežné vákuové čerpadlo a vákuovú súpravu Bosch (prí-
slušenstvo).
Vákuové čerpadlo musí spĺňať nasledovné minimálne
požiadavky:
Objemový prietok:
Vákuum minimálne:
Na upevnenie vákuom musí byť podklad hladký a rovný. Nie
je dovolené použitie na omietku alebo murivo.
Po vytvorení vákuového spojenia nasaďte nivelačné skrutky
(18) zľahka na podklad, aby vŕtacia konzola stála nehybne
a aby bol tesniaci krúžok mierne uvoľnený. Ináč bude vŕtacia
konzola sedieť na tesniacom krúžku veľmi mäkko.
Pred pripojením vákuového čerpadla a vákuovej súpravy
Bosch si prečítajte ich návody na používanie a dodržiavajte
ich.
Bezpodmienečne dodržiavajte bezpečnostné pokyny
u
a pracovné pokyny pre vákuové čerpadlo a pre váku-
ovú súpravu!
Upevnenie pomocou rýchloupínacieho stĺpika
(pozri obrázok E)
Vŕtaciu konzolu môžete upevniť rýchloupínacím stĺpikom
Bosch (príslušenstvo) medzi podlahu a strop. Upínací roz-
sah je 1,7 m až 3 m.
Nasaďte koniec rýchloupínacieho stĺpika na podlahovú do-
sku vŕtacej konzoly. Plocha na nasadenie na strop pre druhý
koniec rýchlo upínacieho stĺpika musí byť dostatočne stabil-
ná a bezpečná proti skĺznutiu.
Pred upevnením rýchloupínacieho stĺpika si prečítajte prí-
slušný návod na používanie a dodržiavajte ho.
Vyrovnanie (nie pri upevnení pomocou vákua)
Jednotlivé nivelačné skrutky (18) zaskrutkujte, príp. vy-
skrutkujte tak, aby vodováha (28) (pri zvislej montáži) bola
presne vyvážená.
Teraz zafixujte vŕtaciu konzolu pomocou upevnenia rozper-
kou alebo rýchloupínacím stĺpikom.
Bosch Power Tools
Montáž/výmena vŕtacej korunky
u
285 mm
275–375 mm
Montáž vŕtacej korunky
Hĺbka
u
85 mm
50 mm
Pred montážou vŕtaciu korunku vyčistite. Závit vŕtacej korun-
ky potrite jemne tukom, alebo naň nastriekajte prípravok
proti korózii.
Naskrutkujte 1 1/4" UNC vŕtaciu korunku (6) na vŕtacie vre-
teno (7).
u
Demontáž vŕtacej korunky
u
3
6 m /h
80 % (−800 mbar)
Povoľte vŕtaciu korunku (6) vidlicovým kľúčom (veľkosť
kľúča 41 mm). Druhým vidlicovým kľúčom (veľkosť kľúča
32 mm) pritom pridržiavajte dvojhran vŕtacieho vretena (7).
Pomôcka na ľahké uvoľnenie (8) uľahčuje uvoľňovanie vŕta-
cej korunky (6).
Pripojenie chladenia vodou
Ak by neboli vŕtacie korunky na vŕtanie namokro pri vŕtaní
dostatočne chladené, mohli by sa diamantové segmenty
korunky poškodiť alebo by sa mohla vŕtacia korunka vo vŕta-
nom otvore zablokovať. Pri vŕtaní namokro preto pamätajte
na dostatočný prívod vody.
V prípade zväčšovania existujúceho otvoru treba tento otvor
starostlivo uzavrieť, aby sa zabezpečilo dostatočné
chladenie vŕtacej korunky.
u
Uzatvárací kohút vody (5) zatvorte. Pripojte prívod vody na
hadicový článok vodovodného kohútika (4). Pripojenie vody
je možné realizovať z mobilnej tlakovej nádrže na vodu (prí-
slušenstvo) alebo zo stacionárneho miestneho vodovodného
potrubia.
Na zachytávanie vody vytekajúcej z vŕtaného otvoru pri vŕta-
ní namokro potrebujete krúžok na zachytávanie vody a vysá-
vač na vysávanie namokro/nasucho (obidvoje príslušen-
stvo).
Montáž krúžka na zachytávanie vody k odsávaniu vody
(pozri obrázok F)
Krúžok na zachytávanie vody (pozri „Príslušenstvo/náhradné
súčiastky", Stránka 141) je určený na používanie s konzolou
na vŕtanie diamantom GCR 350 a s diamantovou vŕtačkou
GDB 350 WE.
Pred všetkými prácami na vŕtacom stojane alebo na
vŕtačke, pri pracovných prestávkach a keď ho ne-
používate, zaistite vŕtací stojan zatiahnutím zaisťova-
cej brzdy proti neúmyselnému pohybu.
Pred vložením vŕtacie korunky skontrolujte. Vložte len
bezchybné vŕtacie korunky. Poškodené alebo deformo-
vané vŕtacie korunky môžu viesť k nebezpečným situ-
áciám.
Skontrolujte, či je vŕtacia korunky pevne vložená. Ne-
správne alebo nie celkom spoľahlivo upevnené vŕtacie
korunky sa môžu počas prevádzky uvoľniť a ohroziť vaše
zdravie.
Pri výmene vŕtacej korunky používajte ochranné ruka-
vice. Pri dlhšej prevádzke náradia sa môže vŕtacia korun-
ka veľmi zahriať.
Pripojené hadice, uzavieracie ventily alebo príslušen-
stvo nesmú proces vŕtania obmedzovať.
