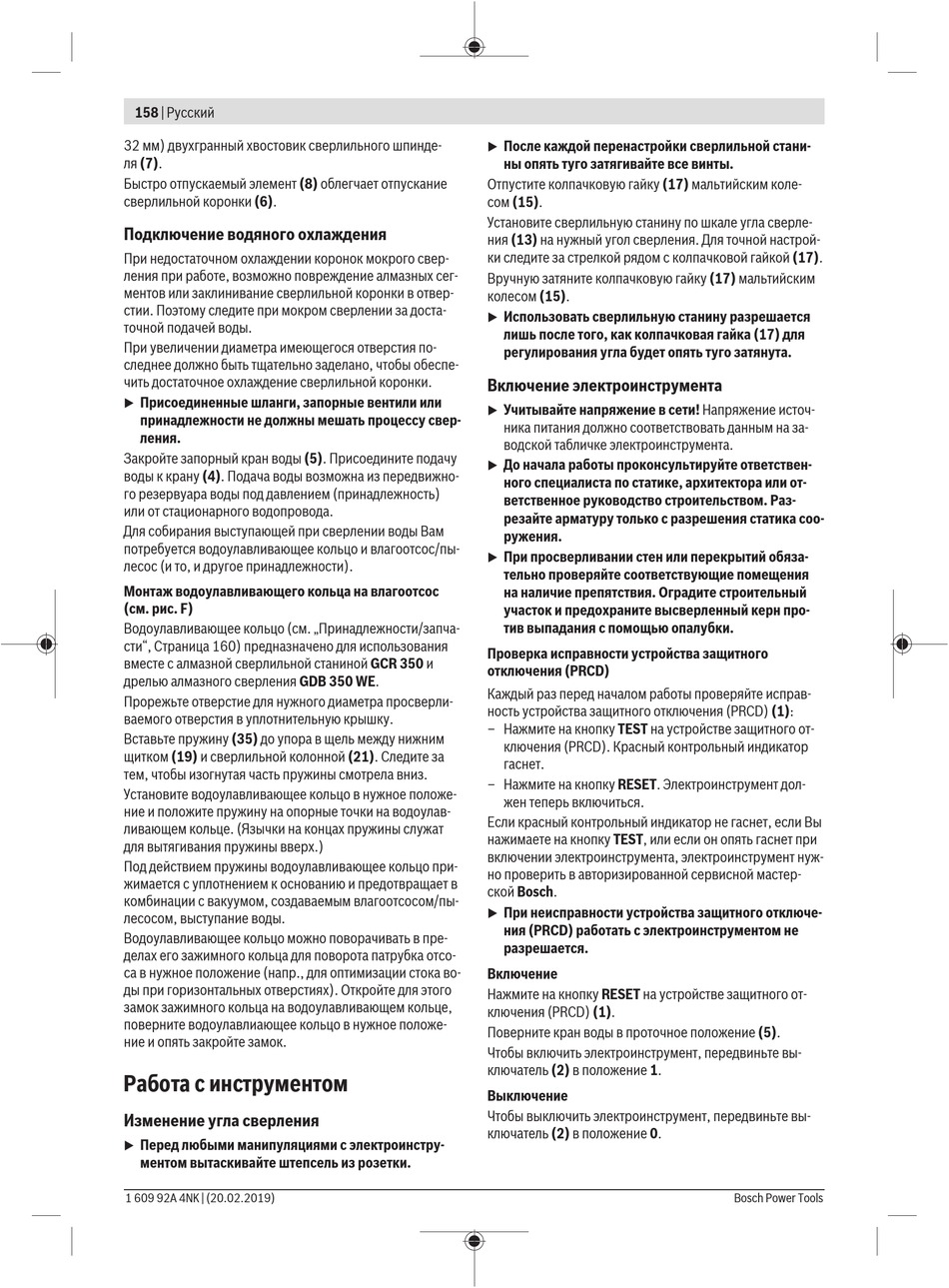

158 | Русский
32 мм) двухгранный хвостовик сверлильного шпинде-
ля (7).
Быстро отпускаемый элемент (8) облегчает отпускание
сверлильной коронки (6).
Подключение водяного охлаждения
При недостаточном охлаждении коронок мокрого свер-
ления при работе, возможно повреждение алмазных сег-
ментов или заклинивание сверлильной коронки в отвер-
стии. Поэтому следите при мокром сверлении за доста-
точной подачей воды.
При увеличении диаметра имеющегося отверстия по-
следнее должно быть тщательно заделано, чтобы обеспе-
чить достаточное охлаждение сверлильной коронки.
Присоединенные шланги, запорные вентили или
u
принадлежности не должны мешать процессу свер-
ления.
Закройте запорный кран воды (5). Присоедините подачу
воды к крану (4). Подача воды возможна из передвижно-
го резервуара воды под давлением (принадлежность)
или от стационарного водопровода.
Для собирания выступающей при сверлении воды Вам
потребуется водоулавливающее кольцо и влагоотсос/пы-
лесос (и то, и другое принадлежности).
Монтаж водоулавливающего кольца на влагоотсос
(см. рис. F)
Водоулавливающее кольцо (см. „Принадлежности/запча-
сти", Страница 160) предназначено для использования
вместе с алмазной сверлильной станиной GCR 350 и
дрелью алмазного сверления GDB 350 WE.
Прорежьте отверстие для нужного диаметра просверли-
ваемого отверстия в уплотнительную крышку.
Вставьте пружину (35) до упора в щель между нижним
щитком (19) и сверлильной колонной (21). Следите за
тем, чтобы изогнутая часть пружины смотрела вниз.
Установите водоулавливающее кольцо в нужное положе-
ние и положите пружину на опорные точки на водоулав-
ливающем кольце. (Язычки на концах пружины служат
для вытягивания пружины вверх.)
Под действием пружины водоулавливающее кольцо при-
жимается с уплотнением к основанию и предотвращает в
комбинации с вакуумом, создаваемым влагоотсосом/пы-
лесосом, выступание воды.
Водоулавливающее кольцо можно поворачивать в пре-
делах его зажимного кольца для поворота патрубка отсо-
са в нужное положение (напр., для оптимизации стока во-
ды при горизонтальных отверстиях). Откройте для этого
замок зажимного кольца на водоулавливающем кольце,
поверните водоулавлиающее кольцо в нужное положе-
ние и опять закройте замок.
Работа с инструментом
Изменение угла сверления
Перед любыми манипуляциями с электроинстру-
u
ментом вытаскивайте штепсель из розетки.
1 609 92A 4NK | (20.02.2019)
После каждой перенастройки сверлильной стани-
u
ны опять туго затягивайте все винты.
Отпустите колпачковую гайку (17) мальтийским коле-
сом (15).
Установите сверлильную станину по шкале угла сверле-
ния (13) на нужный угол сверления. Для точной настрой-
ки следите за стрелкой рядом с колпачковой гайкой (17).
Вручную затяните колпачковую гайку (17) мальтийским
колесом (15).
Использовать сверлильную станину разрешается
u
лишь после того, как колпачковая гайка (17) для
регулирования угла будет опять туго затянута.
Включение электроинструмента
Учитывайте напряжение в сети! Напряжение источ-
u
ника питания должно соответствовать данным на за-
водской табличке электроинструмента.
До начала работы проконсультируйте ответствен-
u
ного специалиста по статике, архитектора или от-
ветственное руководство строительством. Раз-
резайте арматуру только с разрешения статика соо-
ружения.
При просверливании стен или перекрытий обяза-
u
тельно проверяйте соответствующие помещения
на наличие препятствия. Оградите строительный
участок и предохраните высверленный керн про-
тив выпадания с помощью опалубки.
Проверка исправности устройства защитного
отключения (PRCD)
Каждый раз перед началом работы проверяйте исправ-
ность устройства защитного отключения (PRCD) (1):
– Нажмите на кнопку TEST на устройстве защитного от-
ключения (PRCD). Красный контрольный индикатор
гаснет.
– Нажмите на кнопку RESET. Электроинструмент дол-
жен теперь включиться.
Если красный контрольный индикатор не гаснет, если Вы
нажимаете на кнопку TEST, или если он опять гаснет при
включении электроинструмента, электроинструмент нуж-
но проверить в авторизированной сервисной мастер-
ской Bosch.
При неисправности устройства защитного отключе-
u
ния (PRCD) работать с электроинструментом не
разрешается.
Включение
Нажмите на кнопку RESET на устройстве защитного от-
ключения (PRCD) (1).
Поверните кран воды в проточное положение (5).
Чтобы включить электроинструмент, передвиньте вы-
ключатель (2) в положение 1.
Выключение
Чтобы выключить электроинструмент, передвиньте вы-
ключатель (2) в положение 0.
