DEL AS-i 1
DEL AS-i 2
Circuit de sortie 1

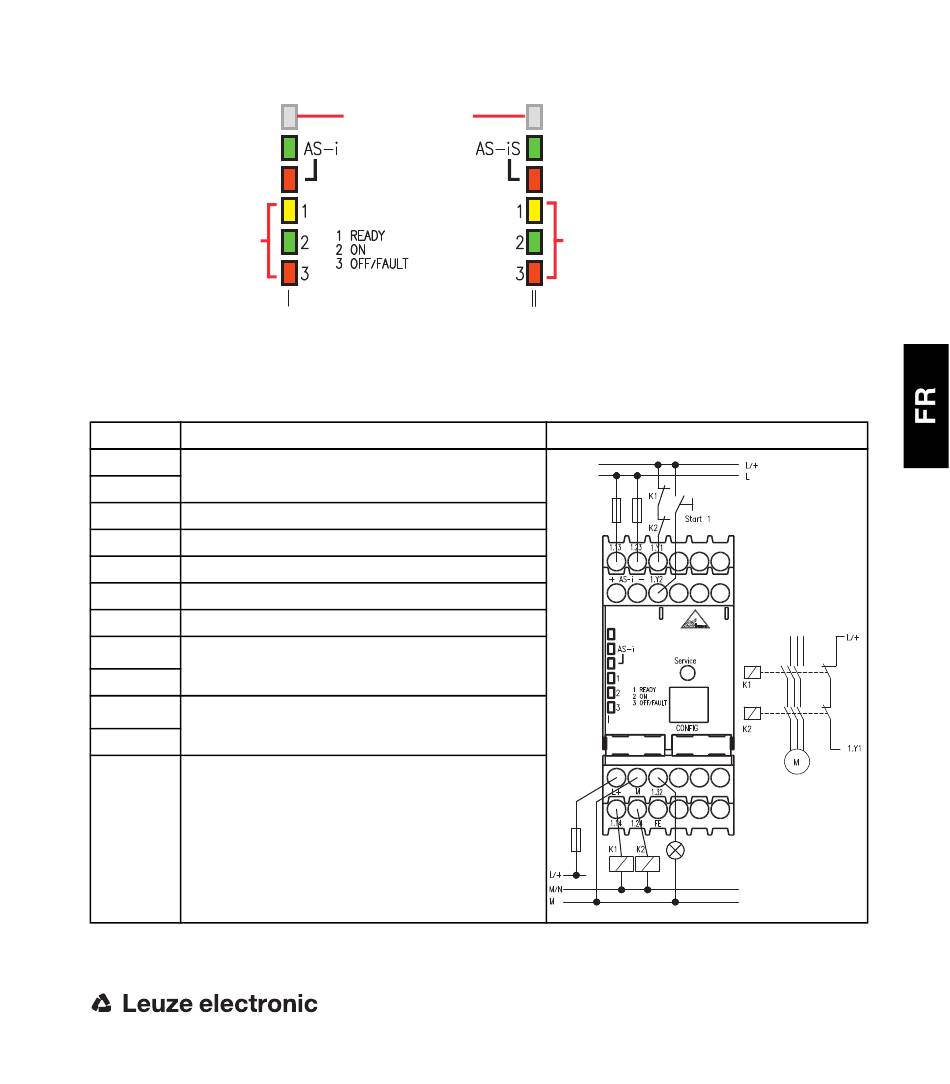

Fig. 4.0-1: Diodes témoin dans l'appareil
Affectation des bornes des moniteurs de sécurité AS-interface ASM1/1 et ASM1E/1
Borne Signal / description
AS-i+ Raccordement au bus AS-interface
AS-i–
L+ +24V CC / tension d'alimentation
M GND / terre de référence
FE Terre de fonction
1.Y1 EDM 1 / Entrée Contrôle externe
1.Y2 Démarrage 1 / Entrée Démarrage
1) Élément de commutation de
1.13
sortie 1
1.14
Élément de commutation de
1)
1.23
sortie 2
1.24
1.32 Sortie de signalisation
« Safety on »
1) Mise en sécurité conformément aux caractéristiques techniques
non occupé
ASM
DEL AS-i 1 (sortie AS-interface sûre)
DEL AS-i 2 (sortie AS-interface sûre)
Circuit de sortie 2
Raccordement électrique
