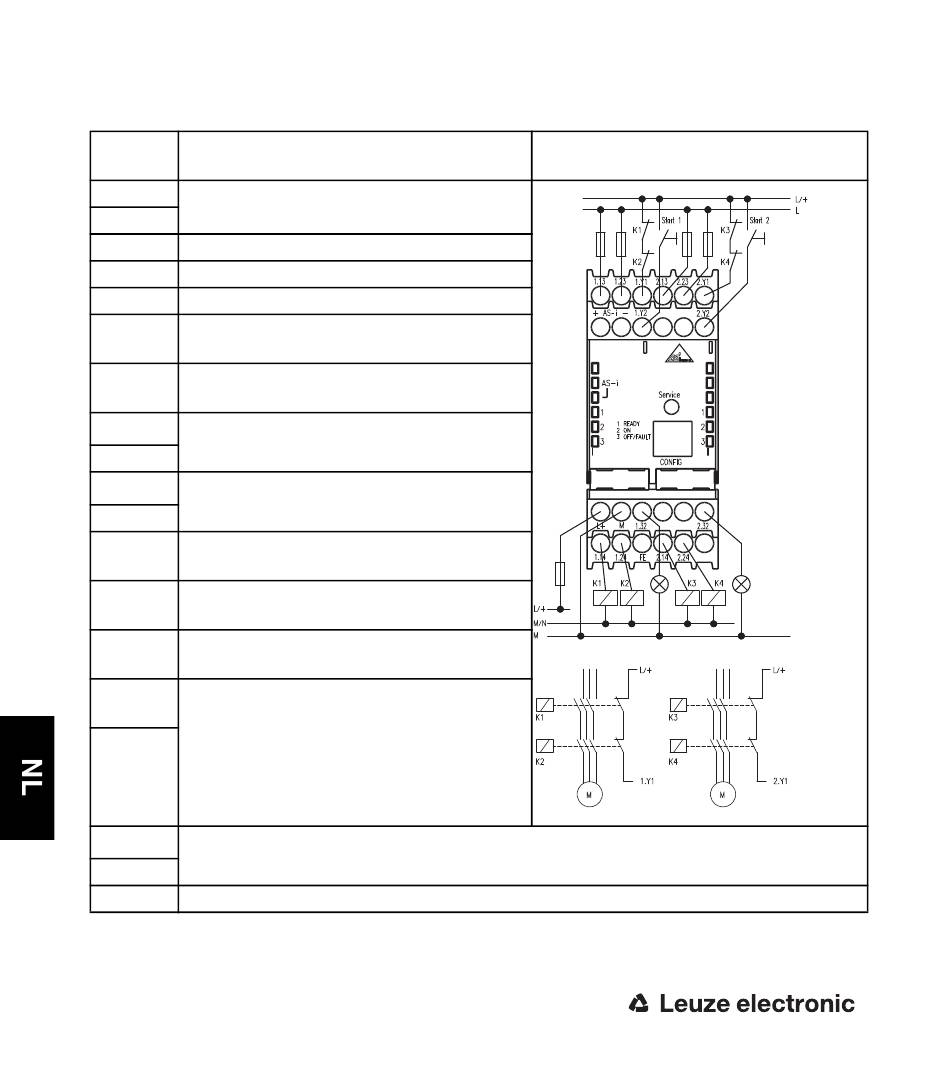

Connectortoewijzing AS-i-bewakingsmonitor ASM1/2 en ASM1E/2
Con- Signaal / Beschrijving
nector
AS-i+ Aansluiting aan de AS-interface-
bus
AS-i–
L+ +24V DC / voedingsspanning
M GND / referentie-aarde
FE Beschermende aarde
1.Y1 EDM 1 / Input retourcircuit, output
circuit 1
1.Y2 Start 1 / Start-input, output
circuit 1
Output schakelelement 1, output
1)
1.13
circuit 1
1.14
1) Output schakelelement 2, output
1.23
circuit 1
1.24
1.32 Melding output 1 "Safety on", out-
put circuit 1
2.Y1 EDM 2 / input retourcircuit, output
circuit 2
2.Y2 Start 2 / Start-input, output
circuit 2
1) Output schakelelement 1, output
2.13
circuit 2
2.14
1) Output schakelelement 2, output circuit 2
2.23
2.24
2.32 Melding output 2 "Safety on", output circuit 2
1) Afzekering overeenkomstig technische data
