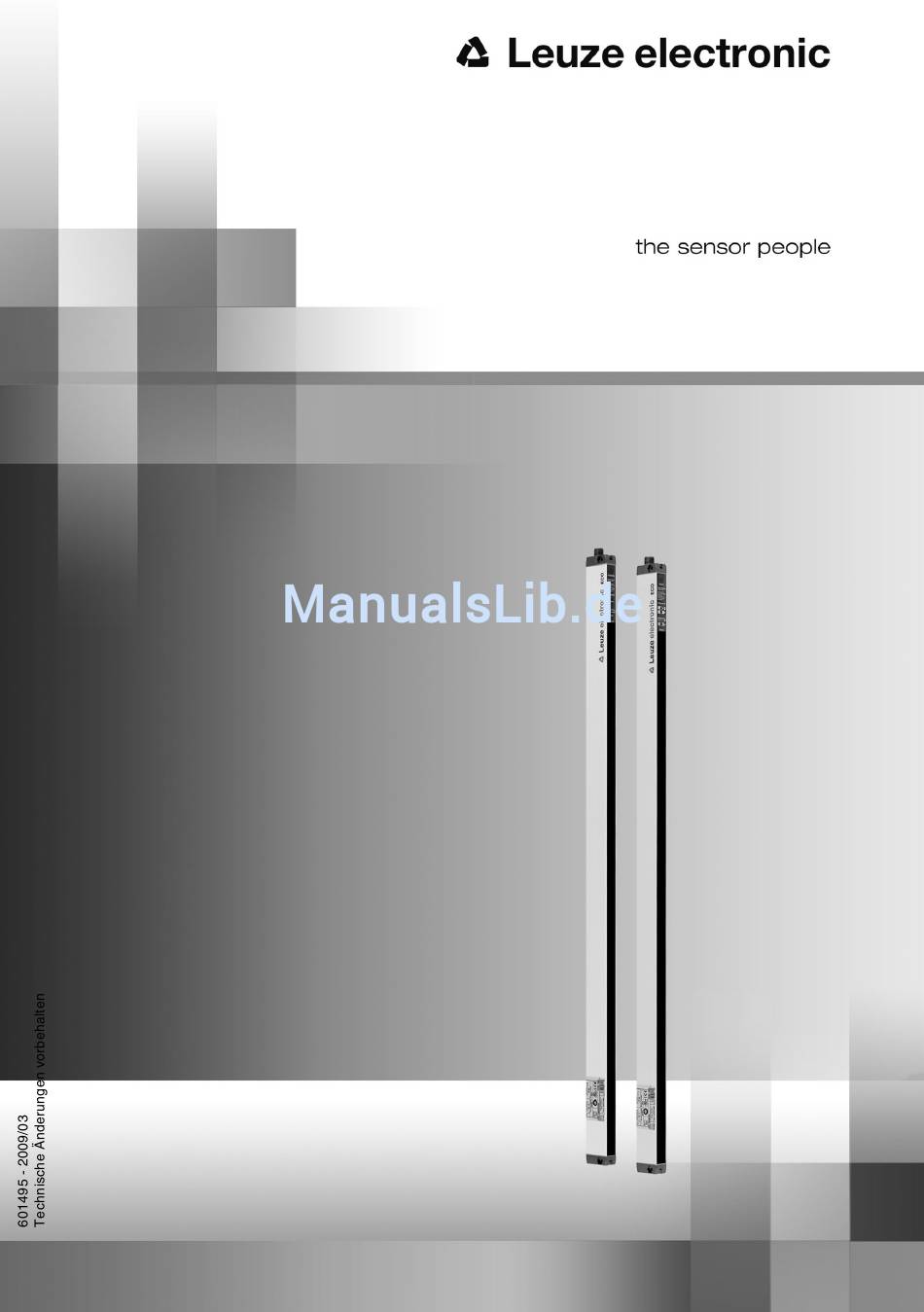

- Seite 1 ECO 30/80 zur Absicherung von Lastenaufzügen ohne Fahrkorb-Abschlusstüren A N S C H L U S S - U N D B E T R I E B S A N L E I T U N G...
- Seite 2 Über die Anschluss- und Betriebsanleitung Diese Anschluss- und Betriebsanleitung enthält Informationen über den bestimmungsgemäßen Einsatz der Sicherheitslichtgitter ECO 30/80. Die Verwendung darf nur in Verbindung mit der Anschluß- und Betriebsanleitung ECO erfolgen. Dort finden Sie auch Sicherheitshinweise und Angaben zu Zulassungen.
-
Seite 3: Inhaltsverzeichnis
Betrieb des Lichtgitters mit Überbrückung in der Türzone, ECO + MSI-m/R ....7 Montage und Installation ....................8 ECO Sicherheits-Lichtgitter....................8 TNT 35 und MSI-m/R ......................8 Maßzeichnung ........................10 Auswahl und Bestellhinweise, Zubehör ................ 11 Bestellhinweise ........................11 Zubehör..........................11 Leuze electronic ECO 30/80... -
Seite 4: Systemüberblick
Anforderung des DAA zur Erfassung eines menschlichen Fußes im Eingangsbereich des Aufzugs erfüllt ist. Die Lichtstrahlabstände aus dem DAA-Vorschlag mit dem höchsten Lichtstrahl bei 1500 mm sind mit dem ECO 30/80-1500 erfüllt. Außerdem übertreffen die ECO-Lichtstrahlabstände mit < 80 mm über den Schutzfeldbe- reich von 30 mm bis 1500 mm die DAA Mindestanforderungen. -
Seite 5: Anlauftestung Und Permanente Testung Des Eco-Lichtgitters
Sicherheits-Schaltgerät mindestens vor jedem Fahrbeginn erforderlich. Das entspricht der Sicherheitskategorie 2 nach EN 954-1. Das ECO Sicherheits-Lichtgitter bietet erheblich mehr Sicherheit, weil in Verbindung mit den Leuze electronic Sicherheits- Interface Bausteinen TNT 35, Test-Überwachungseinheit ohne Lichtgitter Überbrückungs- funktion in der Türzone und MSI-m/R mit Überbrückungsfunktion (Muting), permanent getestet wird! Beim TNT 35 in 2 s, beim MSI-m/R in 0,2 s Zeitabständen. -
Seite 6: Aufzug Ohne Überbrückungsfunktion In Der Türzone, Eco Mit Tnt 35
Betätigen des Fahrkommandos die NOT-HALT-Sperre wieder aufhe- ben. Eine zusätzliche Anlauftestung entfällt durch permanente Selbsttestung des Systems. Vorteil: Das Sicherheitssystem ist sofort nach Beseitigung einer Betriebsstörung wieder betriebsbereit, auch nach einer Unterbrechung der Spannungsversorgung des Aufzugs. ECO 30/80 Leuze electronic... -
Seite 7: Betrieb Des Lichtgitters Mit Überbrückung In Der Türzone, Eco + Msi-M/R
Magnetschalter max. 250 mm e = z.B. Magnetschalter, max. 250 mm an Aufzugkabine montiert f = Steuergerät Bild 4.0-1:Anordnung der Sensoren für Überbrückung des Lichtgitters in der Türzone Gleichzeitigkeitsfaktor der Sensoren für Türzonen-Überbrückung < 2,5 s Leuze electronic ECO 30/80... -
Seite 8: Montage Und Installation
Sicherheits-Lichtgitter. Das Schutz- und Montageprofil bietet auch den Vorteil der flexiblen Montage über positionierbare Nutensteine M6 in Verbindung mit Standardhaltewinkeln und schwenkbaren Halterungen von Leuze electronic. Weitere Montage- und Installationshin- weise entnehmen Sie bitte der ECO Anschluss- und Betriebsanleitung. Für den elektri- schen Anschluss sind konfektionierte M12-Anschlusskabel mit 5 m und 15 m lieferbar. - Seite 9 = Anzeige 24 V, 5 W oder Überbrückung mit 120 Ohm Widerständen e = Erforderliche Kontaktbelastung K1 nach AC11 oder TRA260.81 oder TRA260.82 oder TRA264.14 f = DIP-Schalter-Einstellungen g = oben h = unten Bild 5.2-1:Anschlussschema 2 x ECO an MSI-m/R (Durchladeraufzug) Leuze electronic ECO 30/80...
-
Seite 10: Maßzeichnung
Maßzeichnung A1 = Auflösung 30 mm A2 = Auflösung 80 mm d = Platz zum Abnehmen des Steckers e = Schraube M5 bzw, Mutter M5 = M12/8-polig Bild 6.0-1:Maßzeichnung ECO 30/80 Schutz- Gesamt- Befesti- Bereich 1 Bereich 2 höhe A länge B... -
Seite 11: Auswahl Und Bestellhinweise, Zubehör
Anschlusskabel mit M12 Stecker, Länge 15 m, gewinkelt 548315 Schutz- und Montageprofil ECO 1500 426715 Schutz- und Montageprofil ECO 1800 426718 Schutz- und Montageprofil ECO 2400 426724 Haltewinkel mit Zubehör (Verkaufseinheit 2 Stk.) 560120 Halterung schwenkbar mit Schwingungsdämpfung 560300 Leuze electronic ECO 30/80...
