BD350GH Controller
Bedienungsanleitung
2.2 Leitungen
anschließen
8
USB 2.0 A/B Cable
USB-Stecker für den PC
Serielle RS232 Leitung mit USB Versorgungsspannung

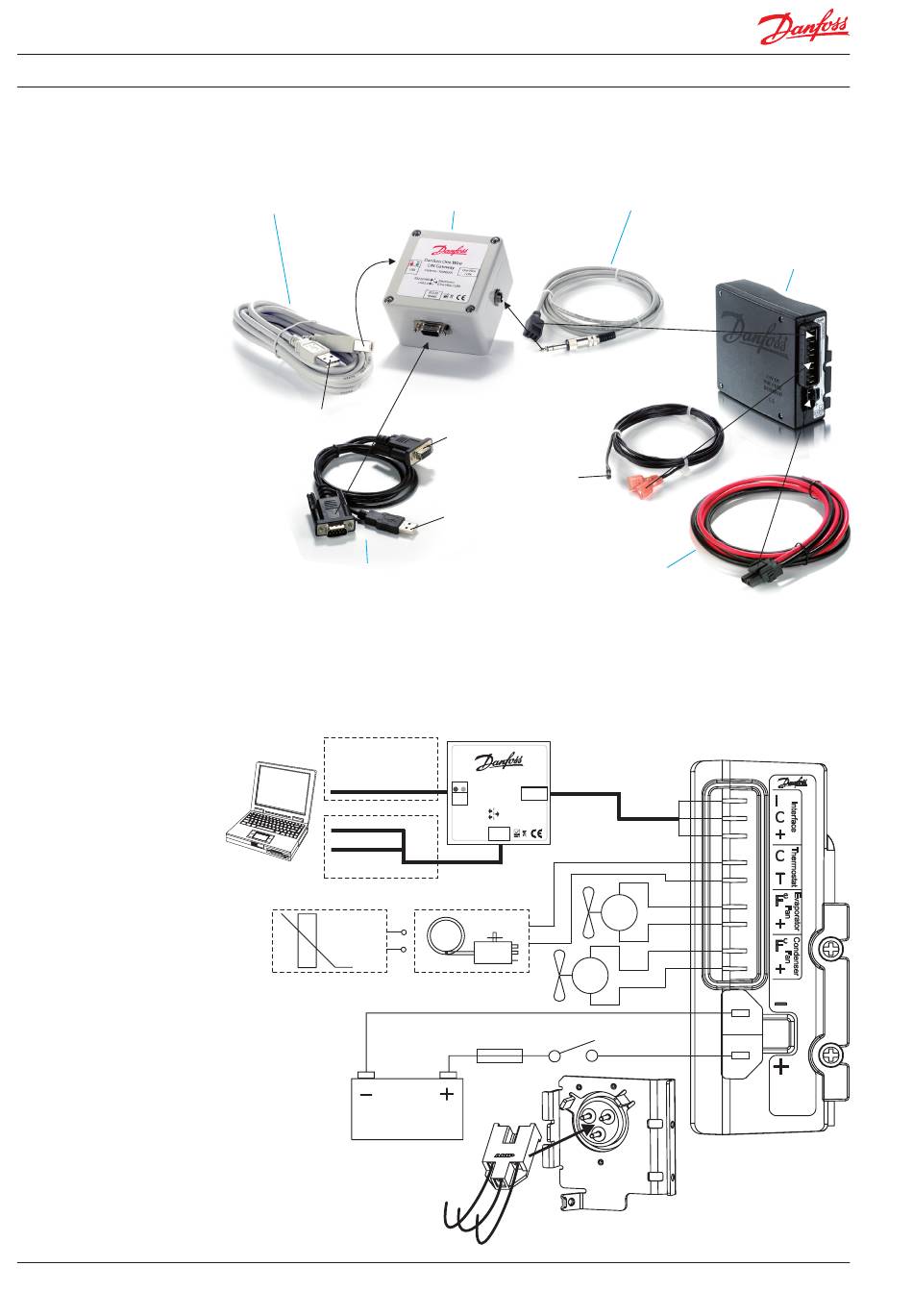

Schaltplan
Option 2
USB
Option 1
COM
USB
(nur zur Strom-
versorgung)
NTC-Widerstand
– t°
Option 2
Strom-
versorgung
DEHC.PI.100.I1.03/520N0669
Gateway
One Wire/LIN Gateway Datenleitung
COM-Stecker für den PC
NTC-Temperatursensor
USB-Stecker für den PC
One Wire
LIN Gateway
Danfoss One Wire
Tx
Rx
LIN Gateway
One Wire
/ LIN
Code n o 105N9501
USB
RS232/485
E ectron cs
(One Wire / L N)
USB 2 0
RS232
RS485
mech. Thermostat
-
Lüfter
Option 1
+
Hauptschalter
Sicherung
Anschlusstecker
Elektronikeinheit
Stromversorgungsleitung
-
Lüfter
+
optional
optional
