4.5. Position des Druckkopfes verstellen

________________________________________________________________________________
MICROPLEX
Handhabung des Verbrauchsmaterials
Die Druckkopf-0-Linie kann im Bereich von 2 mm bis zu 13 mm
(jeweils vom linken Etikettenrand) variabel verstellt werden:
1. Für eine Verstellung lösen Sie zunächst die zwei
Flügelschrauben (1).

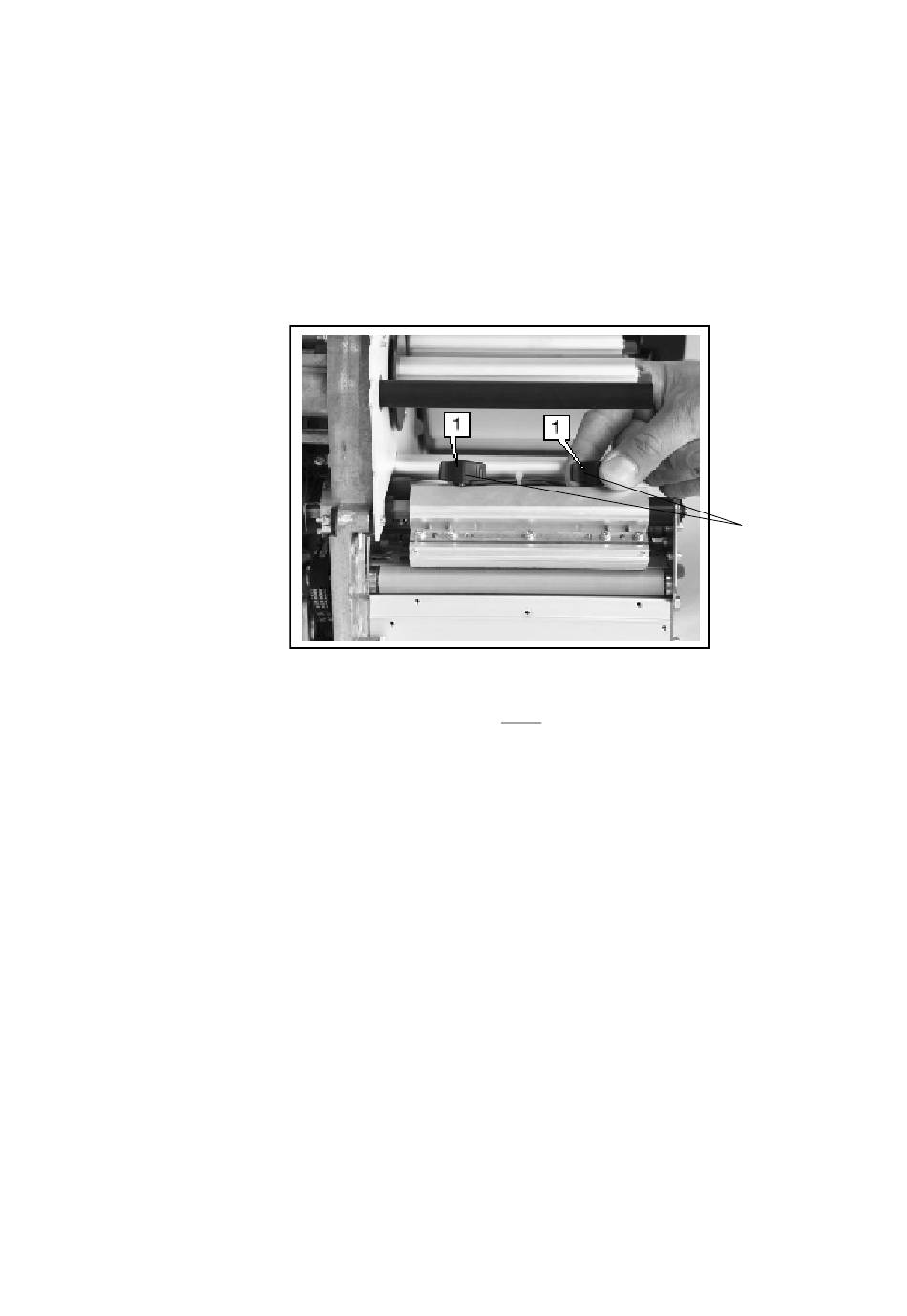

Abb. 4.5.a Flügelschrauben des Druckkopfes lösen
Für diese Arbeiten ist es nicht erforderlich, den Druckkopf zu
demontieren.
2. Verschieben Sie den Druckkopf auf die gewünschte Position.
3. Ziehen Sie die Flügelschrauben wieder fest.
Durch die folgenden Bedienschritte wird die „seitliche Position"
des Farbbandes der veränderten Position des Druckkopfes
angepaßt.
4. Lösen Sie die schwarzen Kunststoffscheiben (4) hinten auf
dem Folienauf- und dem Folienabrolldorn.
Verwenden Sie dazu einen 2 mm Innensechskantschlüssel.
