Microplex SOLID 45ET Bedienhandbuch Seite 85

________________________________________________________________________________________________

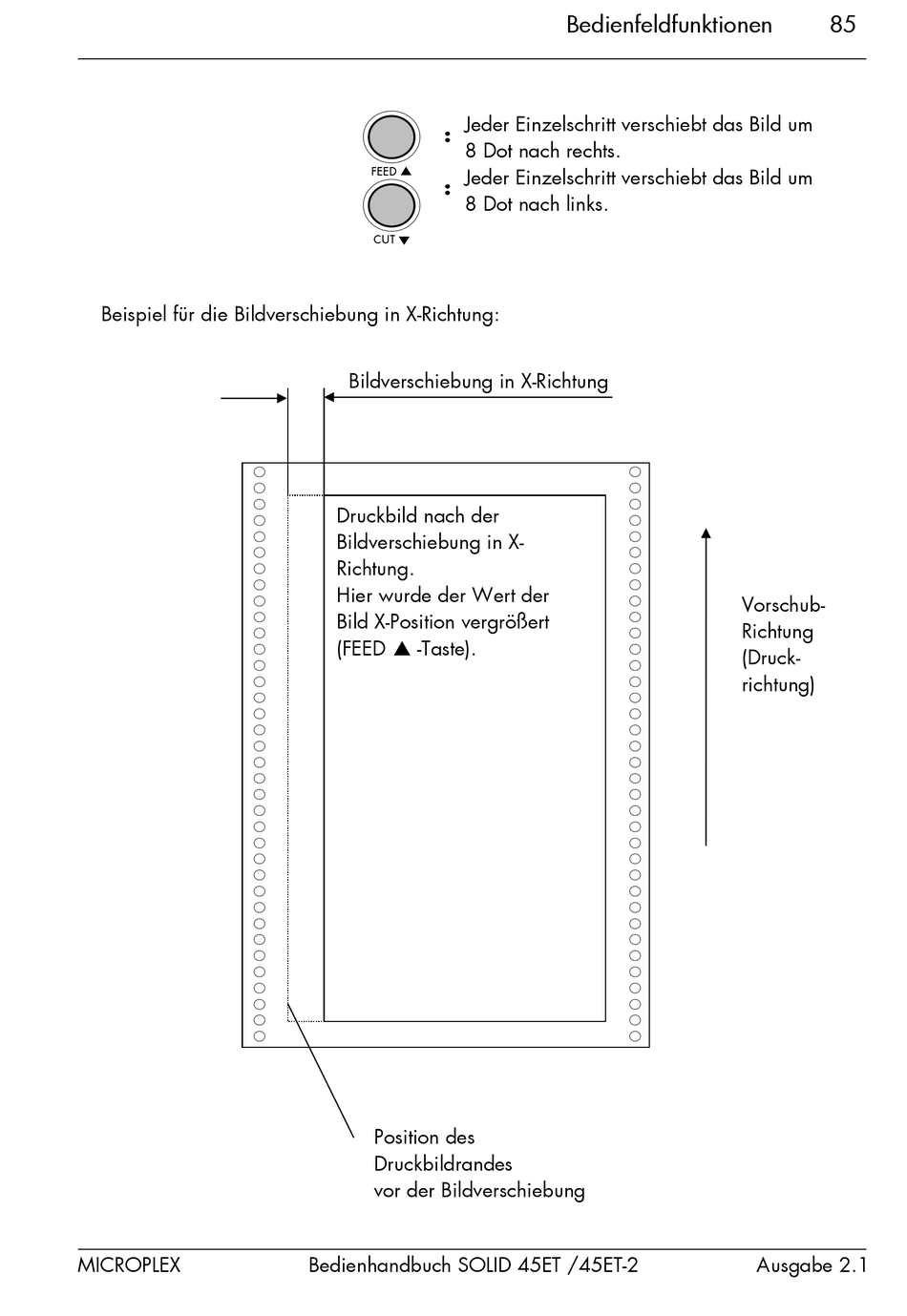

Beispiel für die Bildverschiebung in X-Richtung:
________________________________________________________________________________________________
MICROPLEX
Jeder Einzelschritt verschiebt das Bild um
:
8 Dot nach rechts.
FEED *
Jeder Einzelschritt verschiebt das Bild um
:
8 Dot nach links.
CUT )
Bildverschiebung in X-Richtung
Druckbild nach der
Bildverschiebung in X-
Richtung.
Hier wurde der Wert der
Bild X-Position vergrößert
(FEED ! -Taste).
Position des
Druckbildrandes
vor der Bildverschiebung
Bedienhandbuch SOLID 45ET /45ET-2
Bedienfeldfunktionen 85
Vorschub-
Richtung
(Druck-
richtung)
Ausgabe 2.1
