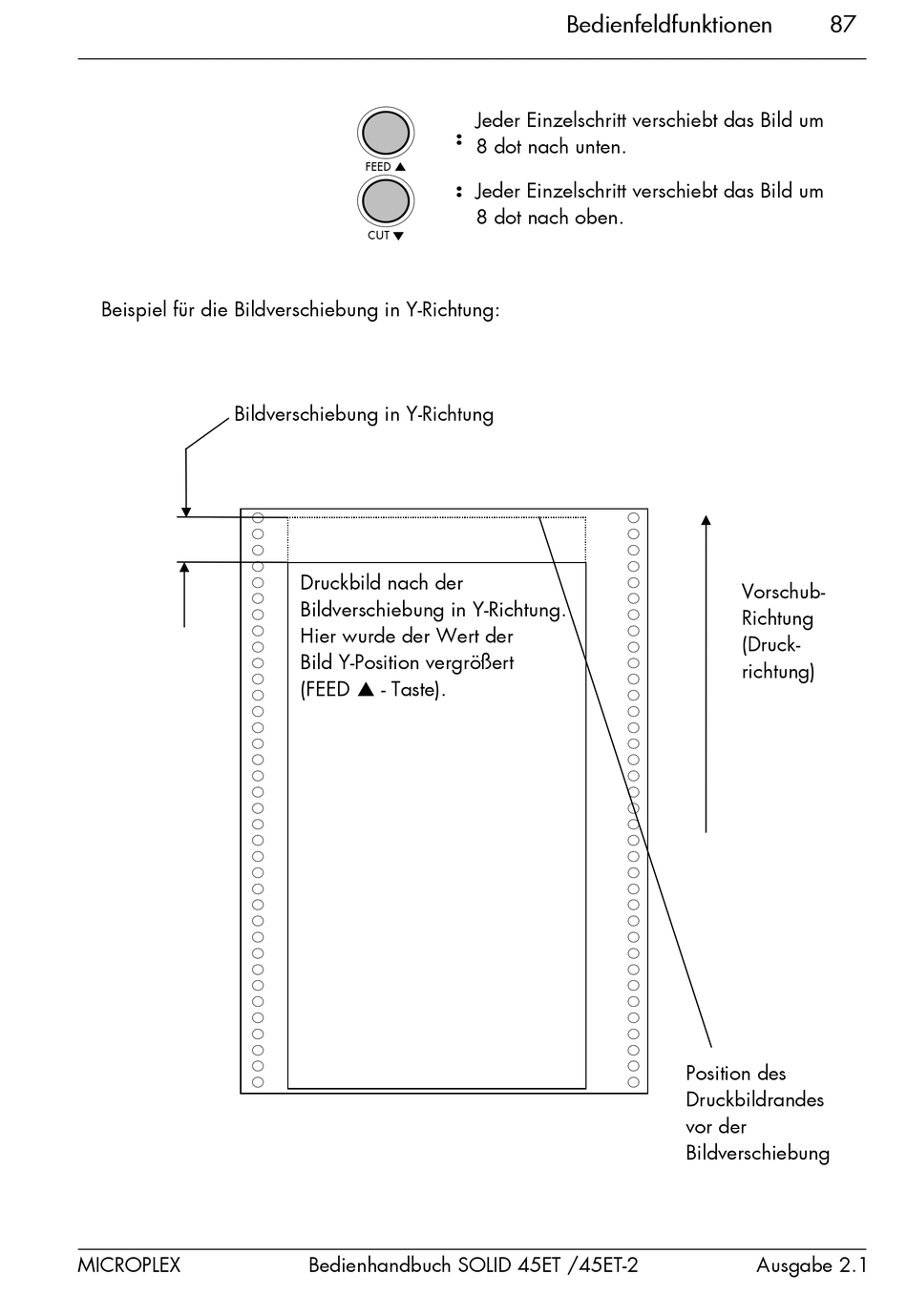

Beispiel für die Bildverschiebung in Y-Richtung:
Bildverschiebung in Y - Richtung
________________________________________________________________________________________________
MICROPLEX
:
FEED *
:
CUT )
Druckbild nach der
Bildverschiebung in Y-Richtung.
Hier wurde der Wert der
Bild Y-Position vergrößert
(FEED ! - Taste).
Bedienhandbuch SOLID 45ET /45ET-2
Bedienfeldfunktionen
Jeder Einzelschritt verschiebt das Bild um
8 dot nach unten.
Jeder Einzelschritt verschiebt das Bild um
8 dot nach oben.
87
Vorschub-
Richtung
(Druck-
richtung)
Position des
Druckbildrandes
vor der
Bildverschiebung
