5. Beide Seiten des oberen Papierführungsbleches müssen über die
zugehörigen Lagerzapfen im Drucker geschoben (eingerastet)
werden.

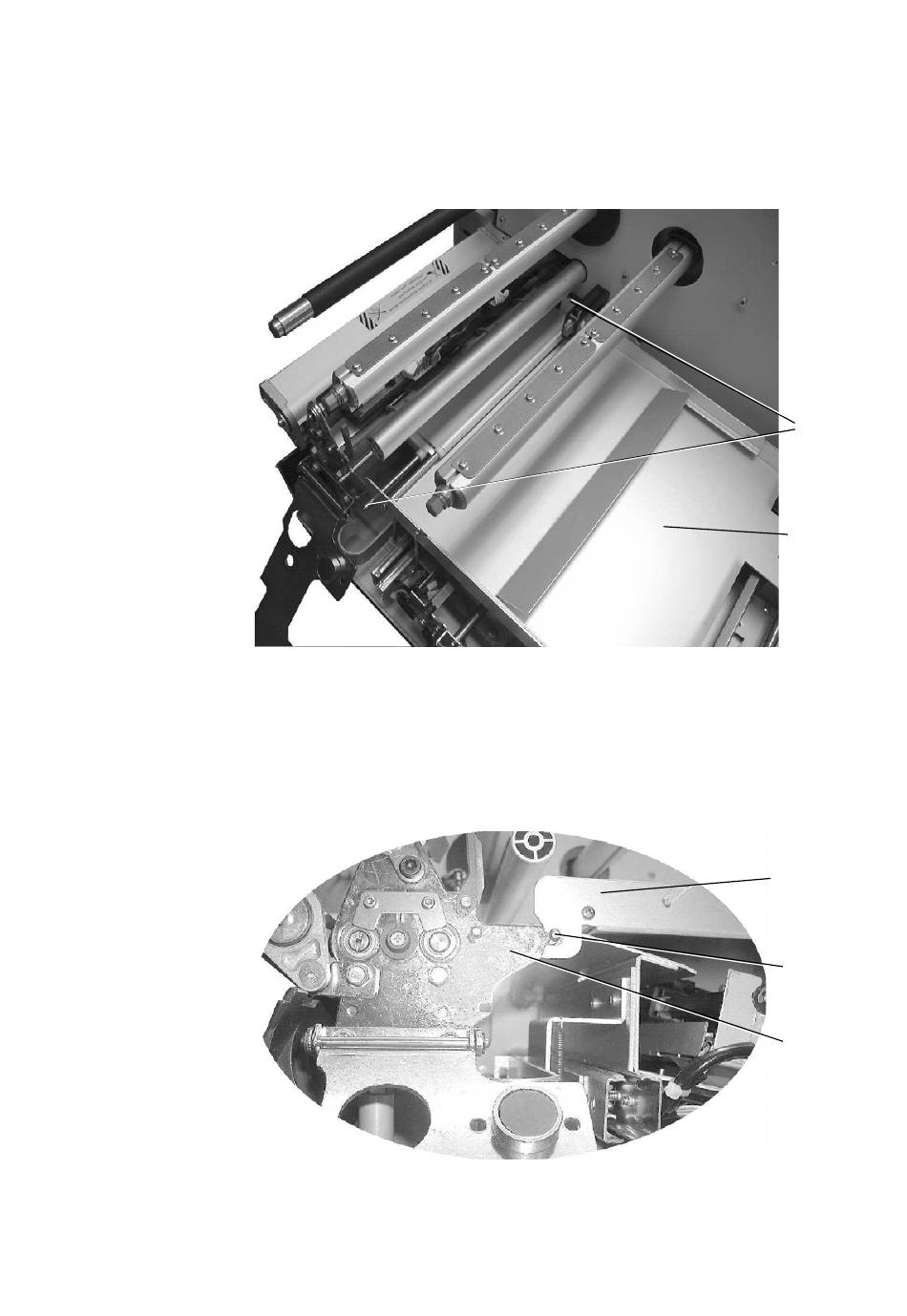

Abb. 2.5.d Oberes Papierführungsblech auf den Lagerzapfen einrasten
Beachte: Die vordere Aufnahme des Papierführungsbleches muß an
der Außenseite vor dem Chassis über den Lagerzapfen des
Druckers geschoben werden (wie in der folgenden
Abbildung gezeigt).
Abb. 2.5.e Detailaufnahme der vorderen Aufnahme des oberen
Papierführungsbleches
Bedienhandbuch SOLID 45ET /45ET-2
Installation 19
Lagerzapfen
Oberes
Papierführungs-
blech
Papierführungs-
blech
Lagerzapfen
Chassis
