Microplex SOLID 45ET Bedienhandbuch Seite 18

18 Installation
_______________________________________________________________________________________________
______________________________________________________________________________
MICROPLEX

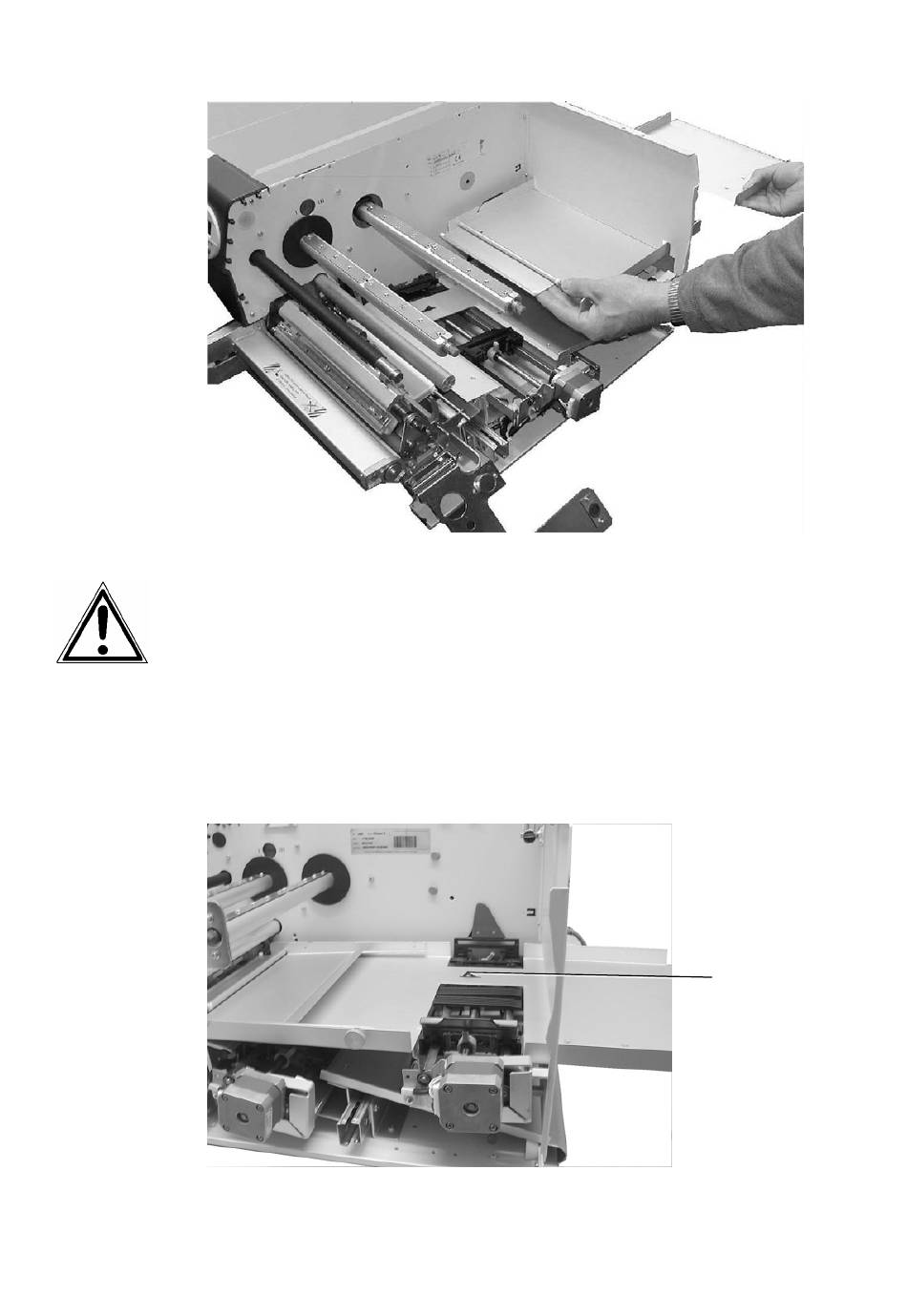

Abb. 2.5.b Oberes Papierführungsblech in den Drucker einfügen
Achtung: Beim Einbau des Papierführungsbleches darauf achten, daß
der Mikroschalter (Papierlauf) nicht beschädigt wird!
(siehe Abbildung 2.5.c)
4. Der Hebel des Mikroschalters (Papierlauf) soll nach der Montage
des oberen Papierführungsbleches wie in der folgenden
Abbildung gezeigt durch die Öffnung ragen:
Abb. 2.5.c Zielposition des Mikroschalterhebels (Papierlauf)
Bedienhandbuch SOLID 45ET / 45ET-2
Mikroschalter
Papierlauf
Ausgabe 2.1
