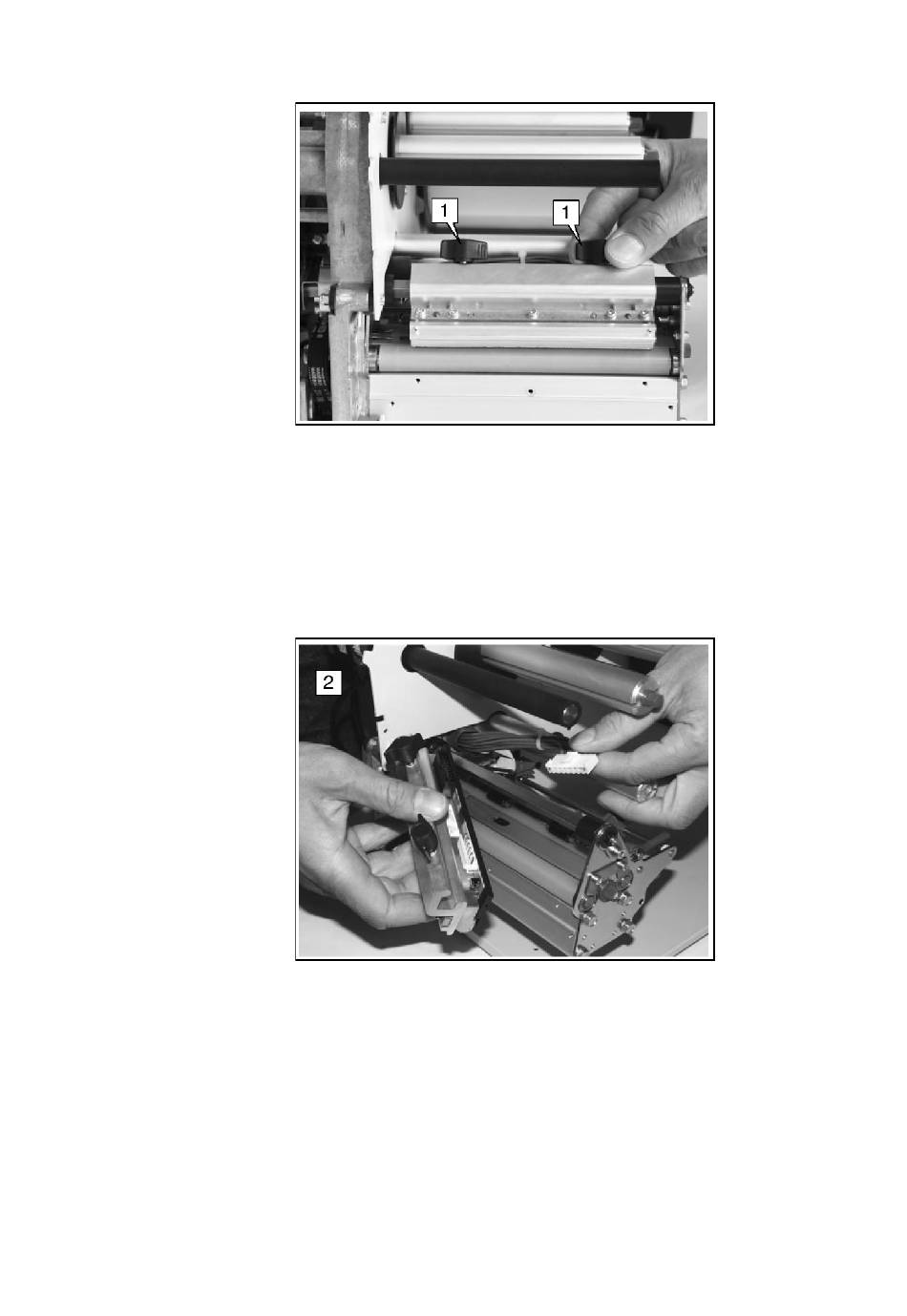

Abb. 7.2.1.a Flügelschrauben der Druckkopfaufnahme lösen
6. Der Druckkopf hat zwei Anschlußleitungen. Ziehen Sie beide
Stecker in horizontaler Richtung vom Druckkopf ab.
7. Nehmen Sie jetzt den alten Druckkopf aus dem Gerät
heraus.
Abb. 7.2.1.b Druckkopf entnehmen
8. Nehmen Sie den neuen Druckkopf zur Hand und notieren
Sie sich für die spätere Einstellung den auf dem neuen
Druckkopf aufgedruckten Widerstandswert
(Beschriftung: R= ... , Angabe in Ohm).
9. Schließen Sie die beiden Stecker der Anschlußleitungen
des Druckers an den neuen Druckkopf an.
Bedienhandbuch SOLID 45ET /45ET-2
Operator - Wartung 111
Ausgabe 2.1
