Nullposition Des Materialtransports Einstellen (Offset Sync Sensor) - Microplex Solid 45Et Bedienhandbuch

88 Bedienfeldfunktionen
________________________________________________________________________________________________

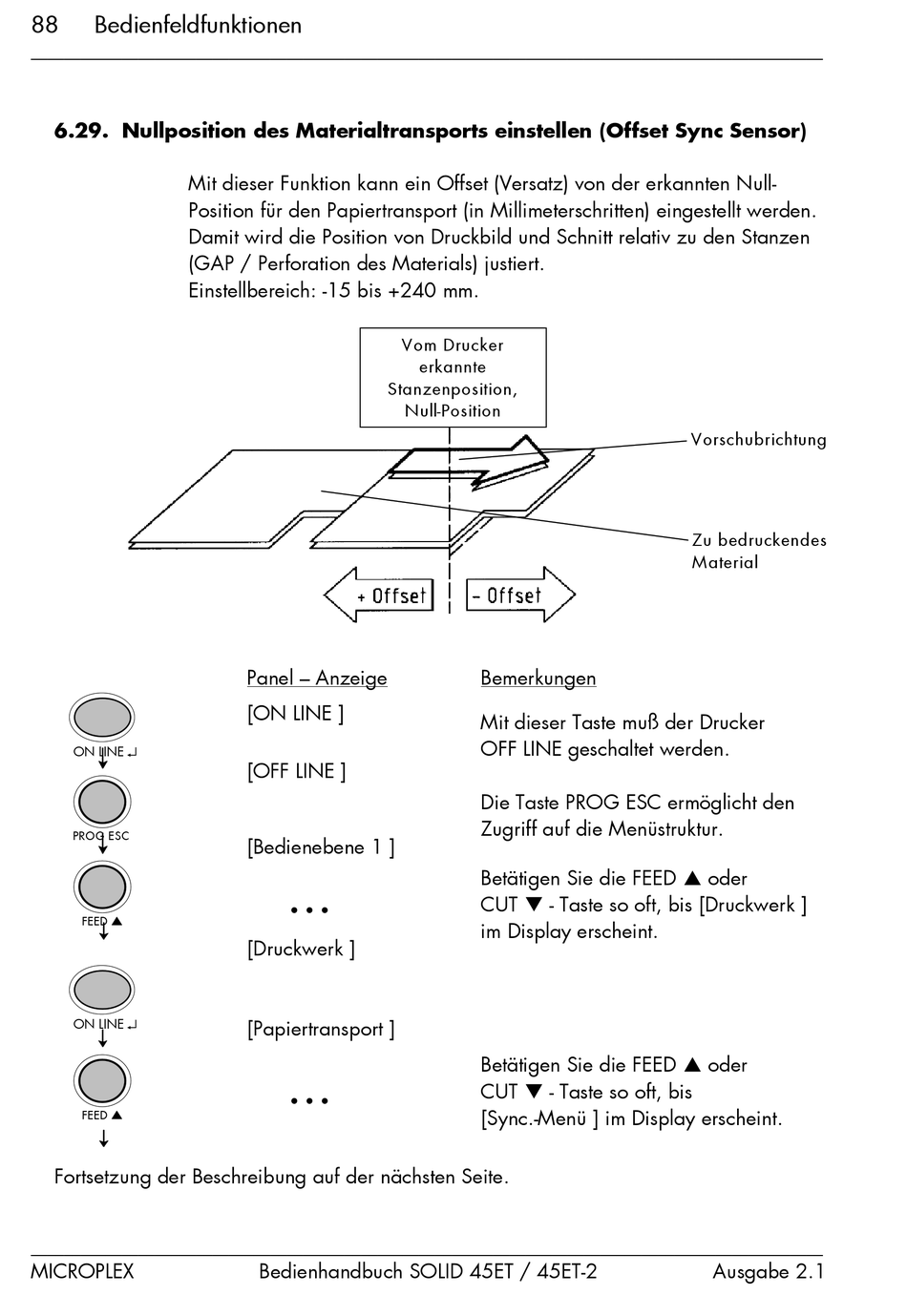

6.29. Nullposition des Materialtransports einstellen (Offset Sync Sensor)

Mit dieser Funktion kann ein Offset (Versatz) von der erkannten Null-
Position für den Papiertransport (in Millimeterschritten) eingestellt werden.
Damit wird die Position von Druckbild und Schnitt relativ zu den Stanzen
(GAP / Perforation des Materials) justiert.
Einstellbereich: -15 bis +240 mm.
↵
ON LINE
PROG ESC
FEED *
↵
ON LINE
FEED *
Fortsetzung der Beschreibung auf der nächsten Seite.
________________________________________________________________________________________________
MICROPLEX
Vom Drucker
Stanzenposition,
Null-Position
Panel — Anzeige
[ON LINE ]
[OFF LINE ]
[Bedienebene 1 ]
- - -
[Druckwerk ]
[Papiertransport ]
- - -
Bedienhandbuch SOLID 45ET / 45ET-2
erkannte
Bemerkungen
Mit dieser Taste muß der Drucker
OFF LINE geschaltet werden.
Die Taste PROG ESC ermöglicht den
Zugriff auf die Menüstruktur.
Betätigen Sie die FEED ! oder
CUT " - Taste so oft, bis [Druckwerk ]
im Display erscheint.
Betätigen Sie die FEED ! oder
CUT " - Taste so oft, bis
[Sync.-Menü ] im Display erscheint.
Vorschubrichtung
Zu bedruckendes
Material
Ausgabe 2.1
