120 Verhalten bei Fehlfunktionen
_______________________________________________________________________________________________

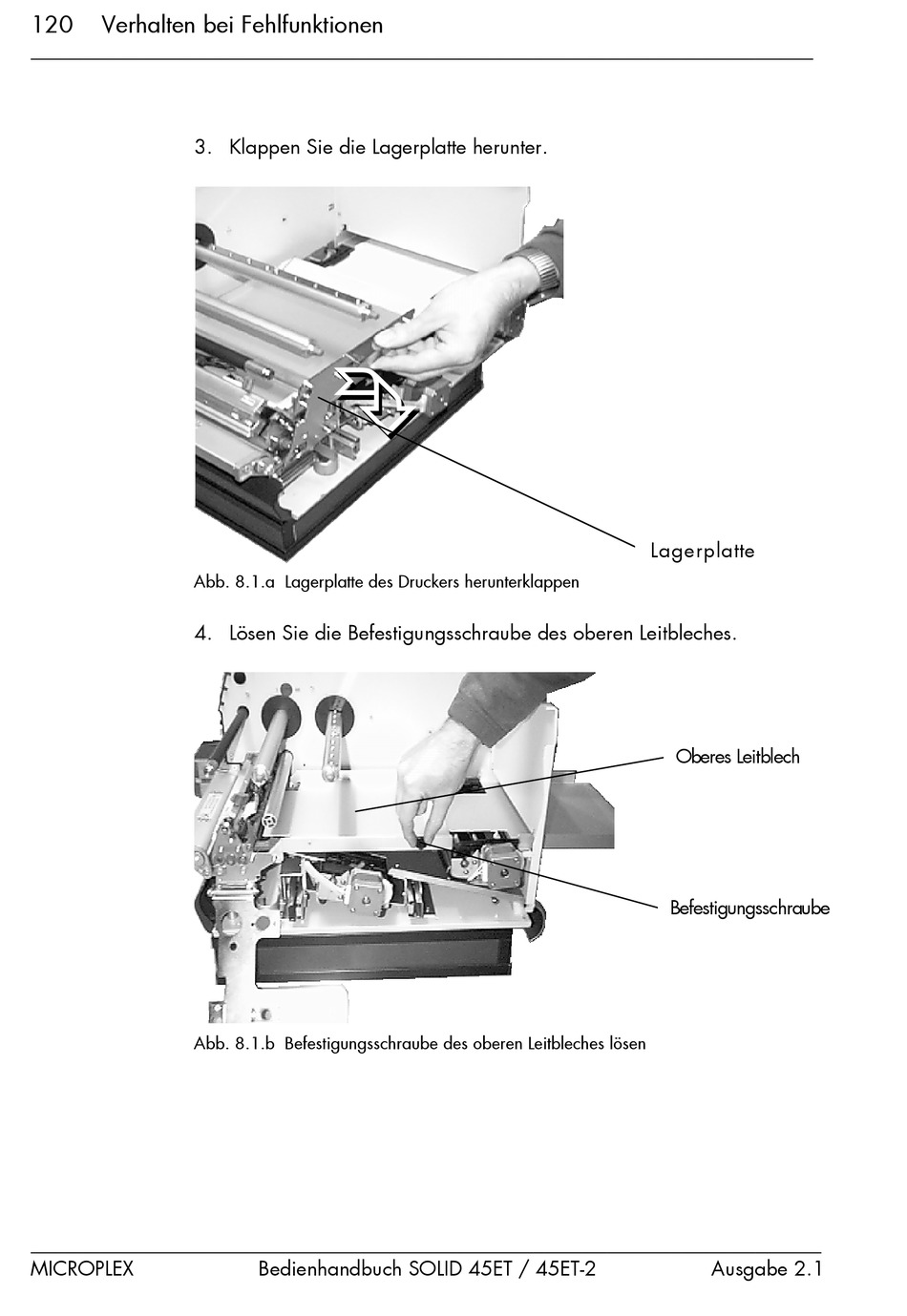

3. Klappen Sie die Lagerplatte herunter.
Abb. 8.1.a Lagerplatte des Druckers herunterklappen
4. Lösen Sie die Befestigungsschraube des oberen Leitbleches.
Abb. 8.1.b Befestigungsschraube des oberen Leitbleches lösen
________________________________________________________________________________________________
MICROPLEX
"
"
Bedienhandbuch SOLID 45ET / 45ET-2
Lagerplatte
Oberes Leitblech
Befestigungsschraube
