Ansicht Des Druckers - Microplex SOLID 166E Bedienhandbuch

14 Installation
---------------------------------------------------------------------------------------------------------------------------------------------------------------------

2.2. Ansicht des Druckers

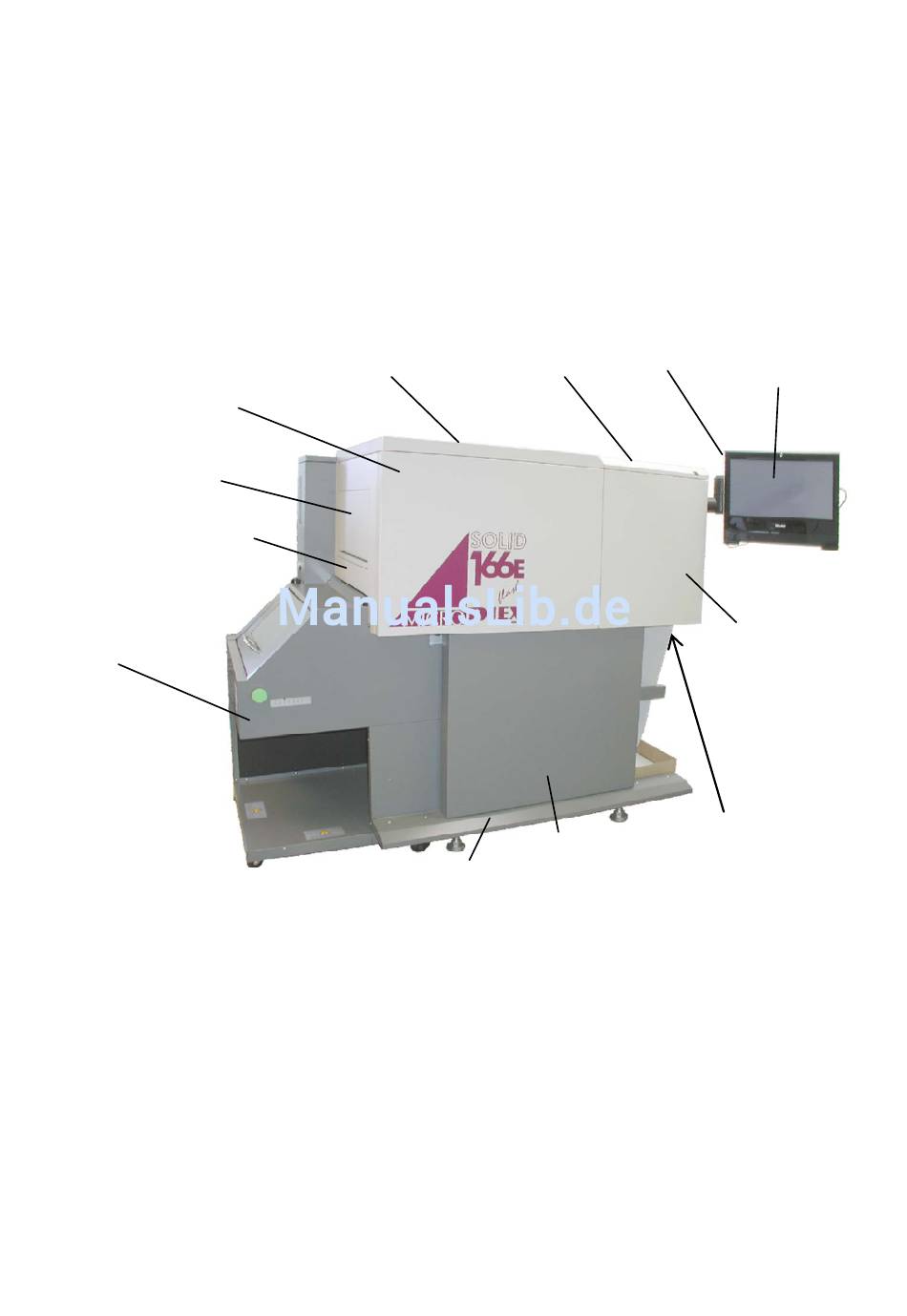

Außenansichten:
Frontklappe A
(links)
Verkleidung
Papierauslaß
Abdeckung 2
(hinten)
Stacker
Abb. 2.2.a Hauptansicht des SOLID 166E
________________________________________________________________________________________________
MICROPLEX
Deckel A (links)
Fuß
Bedienhandbuch SOLID 166E
Haupt-
schalter
Deckel B (rechts)
Untere
Frontklappe
Sensorbildschirm
(Touch Panel
Frontend)
Frontklappe B
(rechts)
Papiereinlaß
(Traktor)
Ausgabe 1.1
