VECTRON

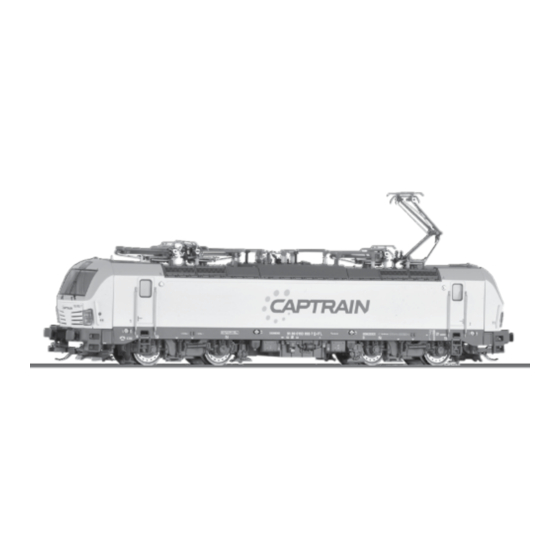

Elektrolok • Electric locomotive • Locomotive
Güterwagen
électrique • Elektrická lokomotiva • Elektrowóz
VECTRON 04820 04821 04822
Art.-Nr. / Item no. / Réf. / Art.-č. / Nr art.
• •
0-3
(DE) Das Modell ist eine maßstäbliche Nachbildung der von Siemens als Vectron bezeichneten elektri-
0-3
schen Lokomotive mit authentischer Farbgebung und Dekoration entsprechend des Einstellers. Die Stro-
DAS MODELL • THE MODEL • LE MODÈLE • MODEL mabnahme erfolgt von allen Radsätzen und von der Oberleitung. Für den Oberleitungsbetrieb ist kein
Umschalter mehr vorgesehen. Die Dachstromabnehmer sind beständig mit den Rädern einer Lokseite
verbunden. Für einen Oberleitungsbetrieb sind die lackierten Dachstromabnehmer an den Gelenken und
der Palette von Farbe zu säubern damit sie stromleitend werden. Stört im Falle des gemischten Betriebes
sind die Zuleitungsdrähte von den Drehgestellen dieser Seite zum Kontakt des Dachstromabnehmers zu
unterbrechen.
mit Diesel- und Dampfloks die Verbindung der Dachstromabnehmer mit den Rädern einer Lokseite, so
sind. Zwei Schwungmassen sorgen für einen ausgeglichenen Lauf. Der Lichtwechsel erfolgt automatisch
entsprechend der Fahrtrichtung. Vorbildentsprechend werden für das Frontlicht LED verwendet. Die Aus-
stattung der Dachausrüstung ist sehr aufwendig mit vielen einzeln angesetzten Teilen vollständig nachge-
Angetrieben wird das Modell über alle Radsätze, wobei zwei davon mit je einem Haftreifen versehen
beiden mittleren werden für das Fahren unter Gleichstrom genutzt. Beim Vorbild haben sie unterschiedli-
bildet. Die Pantographen können unterschiedlicher Bauform je nach Ausführung des Vorbildes sein. Die
Das Öffnen des Modells ist durch Spreizen des Oberteiles und Abheben desselben nach oben möglich.
che Schleifleistenmaterialien für die unterschiedlichen Bahnsysteme. Die beiden äußeren werden für das
Wechselstromsystem verwendet. Entsprechend dem Vorbild gibt es auch Einsystemlokomotiven mit nur
zwei Pantographen, die bei den entsprechenden Modellen zur Anwendung kommt.
Verdrehung des Oberteiles verhindern soll.
Die Rastnasen des Oberteils befinden sich in der Höhe der Mitte der Drehgestelle. Beim Aufsetzen des
Das Modell erreicht seine optimalen Fahreigenschaften nach ca. 15 min Einlaufzeit in beide Richtungen.
Oberteiles ist auf die richtige Lage zu achten. Der Kontakt des Dachstreifens muß auf die Kontaktfläche
Ein Nachfetten oder Nachölen ist erst nach ca. 100 Betriebsstunden mit säure- und harzfreiem Fett (tech-
der Leiterplatte treffen. Das Oberteil der Lok hat zum Rahmen eine Kodierungsnase in der Mitte, die eine
nische Vaseline Art.-Nr. 08973) oder Öl erforderlich.
dellbahnanlage optional angebracht werden können.
www.tillig.com • www.facebook.com/tilligbahn
Zur weiteren Detaillierung liegen dem Modell Zurüstteile bei, die entsprechend des Einsatzes auf der Mo-
