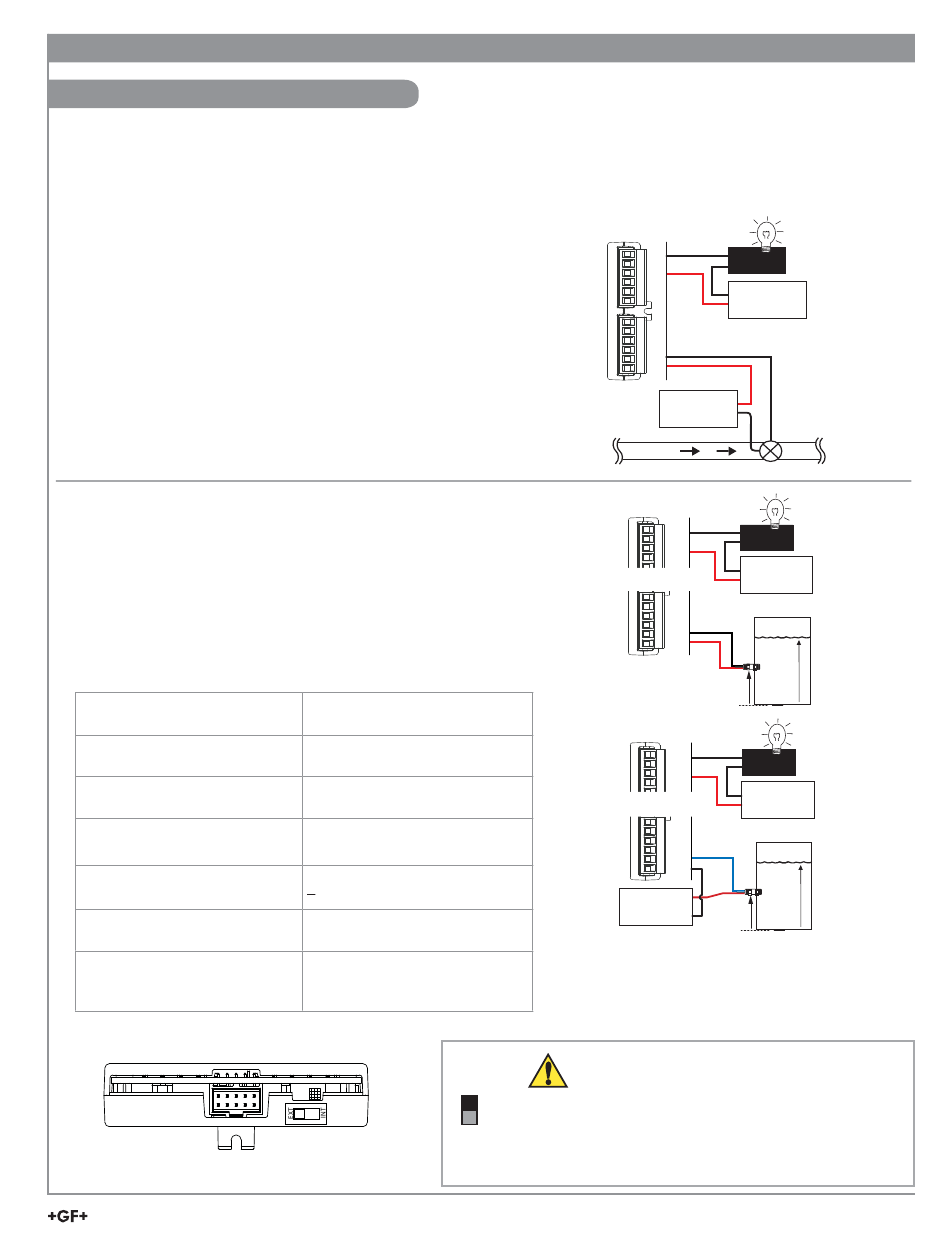

Relaismodulverdrahtung

• Die Anschlüsse können Drahtstärken von 12 bis 24 AWG aufnehmen.
• Um ein Ausfransen zu verhindern, die Drahtenden 10 bis 12 mm abisolieren und Quetschhülsen verwenden.
• Das Drahtende bzw. die Quetschhülse vollständig in den Anschluss einführen und mit der Schraube sichern.
• Die Wechselstromleiter, die ggf. an den internen Relais angeschlossen sind, dürfen niemals mit der
Niederspannungsverdrahtung in Berührung kommen.
3-9950.393-1 und 3-9950.393-2
Relais 1: Der Alarm ist während des Normalbetriebs
AUSGESCHALTET und wird EINGESCHALTET, wenn das
Relais gemäß den Relaiseinstellungen des 9950 erregt wird.
Relais 4: Das Ventil ist während des Normalbetriebs EINGESCHALTET
und wird AUSGESCHALTET, wenn das Relais gemäß den
Relaiseinstellungen des 9950 erregt wird.
NO = Arbeitskontakt (wird bei Erregung geschlossen)
NC = Ruhekontakt (wird bei Erregung geöffnet)
Mechanische Relaisleistung:
Halbleiterrelaisleistung:
3-9950.393-3
Der Alarm ist während des Normalbetriebs AUSGESCHALTET
und wird EINGESCHALTET, wenn das Relais gemäß den
Relaiseinstellungen des 9950 erregt wird.
Der binäre Eingang 4 ist EINGESCHALTET, wenn sich der
Flüssigkeitsstand im Tank über dem Niveauschalter befi ndet.
Der binäre Eingang 4 ist AUSGESCHALTET, wenn sich der
Flüssigkeitsstand im Tank unter dem Niveauschalter befi ndet.
Binäre Eingangsleistung
Maximale Eingangsspannung
(ohne Schäden)
Minimale Eingangsspannung
(ohne Schäden)
Maximale Eingangsspannung für
Signal „Aus" (niedrig oder „0")
Minimale Eingangsspannung für
Signal „Ein" (hoch oder „1")
Maximale Stromaufnahme für
Signal „0" (niedrig)
Minimale Stromaufnahme für
Signal „1" (hoch)
Typische Stromaufnahme für
Signal „1" (hoch)
Inbetriebnahmehandbuch
5 A bei 250 VAC, 5 A bei 30 VDC
50 mA bei 30 V AC/DC
(für 309950.393-2 Relais 1 + 2)
30 VDC
-5 VDC
(kein Betrieb unter 0 VDC)
1,5 VDC
3,0 VDC
<500 μADC
500 μA
6,0 mA bei 30 VDC, 4,8 mA bei 24
VDC, 2,4 mA bei
12 VDC, 1,0 mA bei 5 VDC
Netzschalter
3-9950.393-1
RELAIS 1
RELAIS 2
RELAIS 3
RELAIS 4
3-9950.393-3 Interne Stromversorgung
RELAIS 1
RELAIS 2
Kein Anschluss
BINARY INPUT 1
BINARY INPUT 2
BINARY INPUT 3
BINARY INPUT 4
3-9950.393-3 Externe Stromversorgung
RELAIS 1
RELAIS 2
Kein Anschluss
Binären Eingänge 1
Binären Eingänge 2
Binären Eingänge 3
Binären Eingänge 4
Gleichstrom
Wenn mit dem 3-9950.393-3-Modul ein extern
gespeister Sensor angeschlossen wird, muss der
EXT
Netzschalter auf EXT gestellt werden. Das Modul
kann externe Sensoren mit Strom versorgen, wenn
der Netzschalter auf INT gestellt ist. Bei Verwendung
INT
des Moduls als Stromquelle beträgt die maximale
Stromaufnahme 6 mA bei 30 VDC.
NO 1
ALARM!
N/C 1
COM 1
NO 2
N/C 2
Wechsel- oder
COM 2
Gleichstrom
NO 3
N/C 3
COM 3
NO 4
N/C 4
COM 4
Wechsel- oder
Gleichstrom
Ventil
Durchfluss
N/O 1
ALARM!
N/C 1
COM 1
N/O 2
N/C 2
Wechsel- oder
COM 2 Gleichstrom
X
SW1
SW2
SW3
SW4
SW COM
Füllstand
Niveauschalter
N/O 1
ALARM!
N/C 1
COM 1
N/O 2
N/C 2
Wechsel- oder
COM 2 Gleichstrom
X
SW1
SW2
SW3
SW4
SW COM
Füllstand
+
Niveauschalter
-
9950 Transmitter 7
