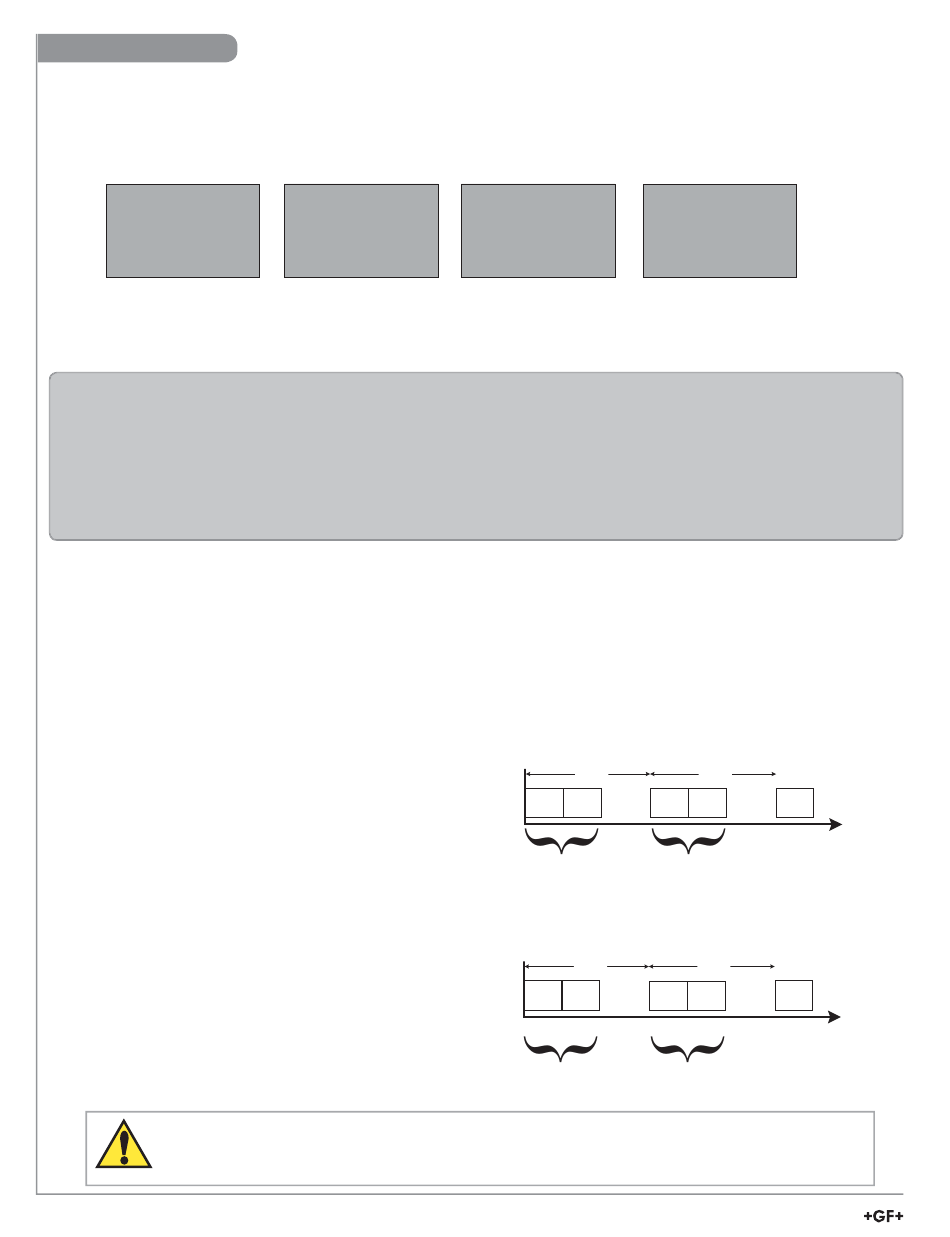

GF Signet 9950 Bedienungsanweisungen Seite 18

Relaismodi
• Mehrfach
Wenn für eine Relaisquelle „MULTIPLE" (Mehrfach) eingestellt wird, stellt der Modus vier Boolesche Logikformeln, sogenannte
„Relaisoperatoren", bereit. Jeder Operator kann mit bis zu drei verschiedenen Bedingungen programmiert werden. Das Relais
wird nur aktiviert, wenn die gesamte Formel erfüllt wird.
Boolesche Relaislogikoperationen
RELAIS 1
MODUS
FLO(A | B | C)NITS
(A l B l C) bedeutet:
„Dieses Relais aktivieren,
wenn eine der Bedingungen
(A, B oder C) erfüllt ist."
Beispiel : Für „Relay 1 Mode" (Modus für Relais 1) „A | B | C" einstellen. „Dieses Relais wird aktiviert, WENN der pH-Wert an Kanal
1 unter 6 fällt ODER wenn der pH-Wert an Kanal 2 über 7,8 steigt ODER wenn der binäre Eingang 1 aktiv ist (eingeschaltet oder
geschlossen). Relais Nr. 1 wird 30 Sekunden nach Erfüllung einer der Bedingungen aktiviert.
Bedingung A: Der pH-Wert an Kanal 1 liegt unter 6.
Bedingung B: Der pH-Wert an Kanal 2 liegt über 7,8.
Bedingung C: Der binäre Eingang 1 ist eingeschaltet.
Eingeschaltet-Verzögerung: 30
Bei ordnungsgemäßem Betrieb wird KEINE dieser drei Bedingungen ERFÜLLT. Wenn eine dieser Bedingungen ERFÜLLT wird,
wird Relais 1 aktiviert.
Relais 1 bleibt aktiviert, bis die ERFÜLLTE Bedingung, einschließlich Hystereseband, NICHT MEHR ERFÜLLT ist.
• Binär
Wenn für die Relaisquelle „Binary" (binär) eingestellt
wird, registrieren die binären Eingänge, ob der Eingang
EINGESCHALTET (geschlossen) oder AUSGESCHALTET
(geöffnet) ist. Die vier binären Eingänge dienen lediglich zur
Steuerung der Relaisaktivierung, nicht als Messquelle. Jeder
binäre Modus ist unabhängig und kann einem beliebigen
Relaismodus zugewiesen werden.
• Zeitgeber
Bei Auswahl der Relaisquelle „Timer" (Zeitgeber) kann die
Zeit mithilfe der Modi „Period" (Zeitintervall) oder „Weekday"
(Wochentag) eingestellt werden. Beide Relaismodi nutzen die
Zeiteinstellungen und -formate, die bei Systemstart eingegeben
bzw. im Optionsmenü eingestellt wurden. Das Relais ist
normalerweise geöffnet, bis die angegebene Zeit erreicht wird.
Dann wird das Relais geschlossen und für eine angegebene Dauer
ausgelöst. Die Funktion „Hold while" (Anhalten während) ermöglicht
dem Benutzer, die Messung am Kanaleingang 1, 2, an beiden
oder keinem Eingang für die angegebene Rückgewinnungsdauer
anzuhalten. Der 9950 deaktiviert die angehaltenen Relais und hält
den 4- bis 20-mA-Wert auf dem zuvor erreichten Wert.
• Der Modus „Period" (Zeitintervall) ermöglicht die Einstellung
eines periodischen Intervalls in Tagen, Stunden oder Minuten,
in dem das Relais aktiviert wird. Auf der Anzeige „First Start"
(Erster Start) können der Tag und die Uhrzeit für den Start
des Modus „Period" (Zeitintervall) eingestellt werden.
• Der Modus „Weekday" (Wochentag) ermöglicht die Angabe
der Wochentage (Sonntag, Montag, Dienstag, Mittwoch
usw.), an denen das Relais aktiviert werden soll. Auf der
Anzeige „Start Time" (Startzeit) kann die Tageszeit für die
wochentagspezifi sche Aktivierung eingestellt werden. Der
Modus „Weekday" (Wochentag) verfügt über keinen
„Start Delay"-Parameter (Startverzögerungsparameter).
Vorsicht:
Wenn die Einstellung „HOLD WHILE RELAY # ACTIVE" (Anhalten während Relais # aktiviert ist) während einer
laufenden Aktivierung oder Rückgewinnung geändert wird, wird die Einstellung erst nach Abschluss des Zyklus
übernommen. Zur sofortigen Übernahme der Änderungen muss der 9950 aus- und wieder eingeschaltet werden.
18 9950 Transmitter
RELAIS 1
MODUS
A & B & C
(A & B & C) bedeutet:
„Dieses Relais nur aktivieren,
wenn alle Bedingungen (A, B
und C) erfüllt sind."
RELAIS 1
MODUS
A | (B & C)
(A l (B & C) ) bedeutet: (A & (B l C) ) bedeutet:
„Dieses Relais aktivieren, „Dieses Relais nur aktivieren,
wenn A erfüllt ist ODER wenn A erfüllt ist UND
wenn B UND C erfüllt sind." entweder B oder C ebenfalls
erfüllt sind."
Beispiel
Im Tank wird ein geführter Schwimmerschalter (Modell 2282)
installiert. Der Ausgang des Schwimmerschalters verhindert die
Aktivierung eines Relais, wenn der Füllstand im Tank unter dem
Schwimmerschalter liegt.
Period 1
Activation Recovery
Duration Time
Hold measurement
during activation
and recovery
Sunday, Tuesday and Thursday activation
Recovery
Activation
Time
Duration
Sun Mon Tue
Hold measurement
during activation
and recovery
RELAIS 1
MODUS
A & (B | C)
Relay Period Mode
Period 2 ...
Activation
Activation
Recovery
Duration
Duration
Time
Hold measurement
during activation
and recovery
Relay Weekday Mode
Period 2 ...
Activation
Recovery Activation
Duration
Time Duration
Wed Thu Fri
Hold measurement
during activation
and recovery
Time
Time
