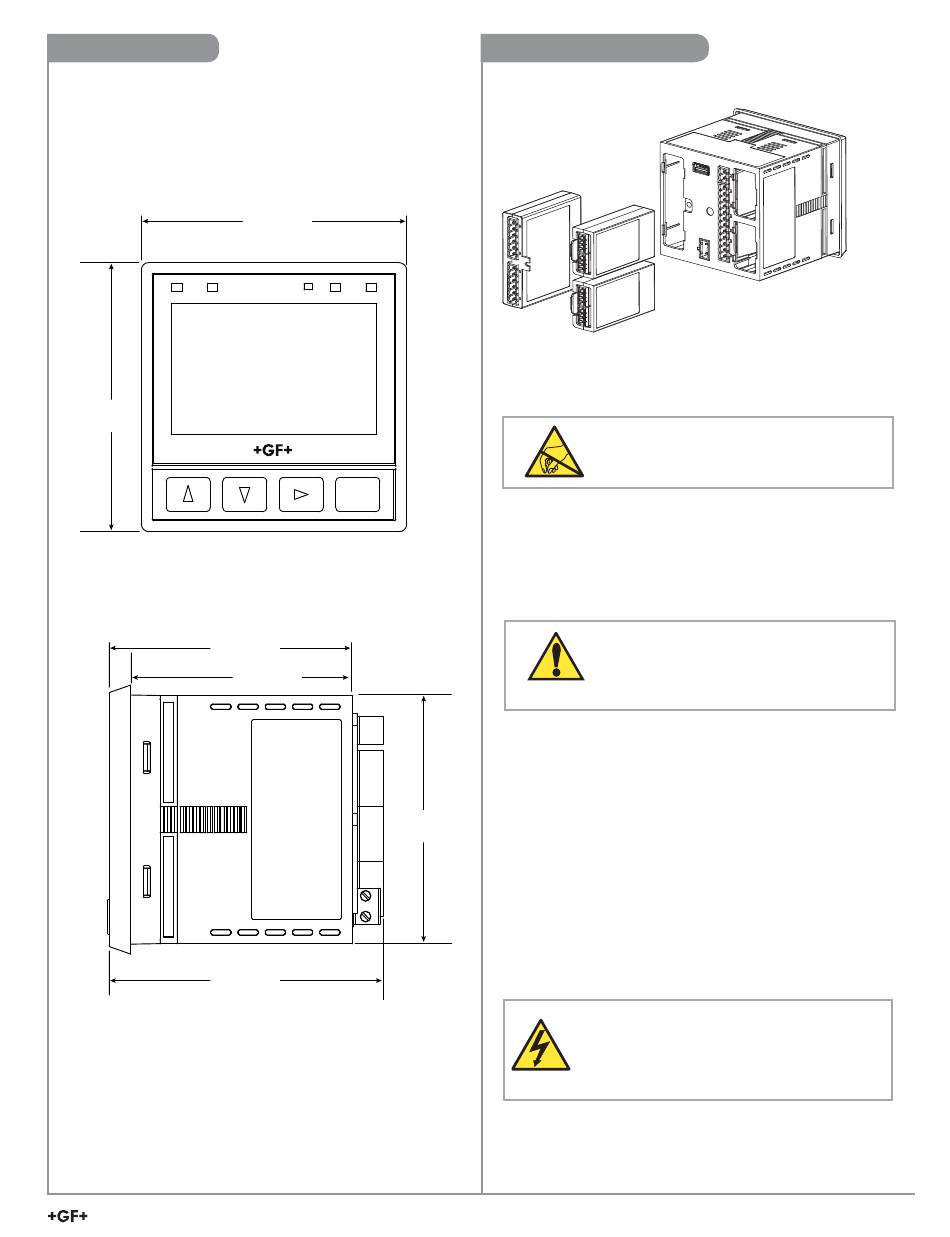

Abmessungen

3-9950-1/-2
Vorderansicht
1 2
99.06 mm
(3.90 in.)
Seitenansicht
90.73 mm
(3.57 in.)
82.60 mm
(3.25 in.)
102.37 mm
(4.03 in.)
99.06 mm
(3.90 in.)
3 4
ENTER
91.44 mm
(3.60 in.)

Modulinstallation

ACHTUNG
Elektrostatische Entladung vermeiden.
Die Plug-in-Module können entweder vor oder nach der
Installation der Basiseinheit installiert werden. Wenn
die Basiseinheit des 9950 unter Verwendung der im
Lieferumfang enthaltenen Schnellmontagehalterung
montiert wird, müssen die Plug-in-Module zuerst installiert
werden (bei getrennter Stromversorgung!).
ACHTUNG
Bei der Installation der Module vorsichtig
vorgehen.
Die Anschlussstifte nicht verbiegen.
Installation der Module:
Die Stromversorgung zum 9950 unterbrechen. Die Stifte
und Anschlüsse sorgfältig ausrichten (Anschlussstifte nicht
verbiegen) und das Modul fest eindrücken. Anschließend mit
der/den Schraube(n) befestigen.
Entfernen der Module:
Die Stromversorgung zum 9950 unterbrechen.
Relaismodule:
Die Steckverbinder ausstecken, die Schraube(n) entfernen
und das Modul vorsichtig gerade aus der Basiseinheit
herausziehen. Die Anschlussstifte nicht verbiegen.
WARNUNG
Die Relais können an externe
Hochspannungsstromquellen oder mehrere
Stromquellen angeschlossen sein. Daher
besteht Stromschlaggefahr.
