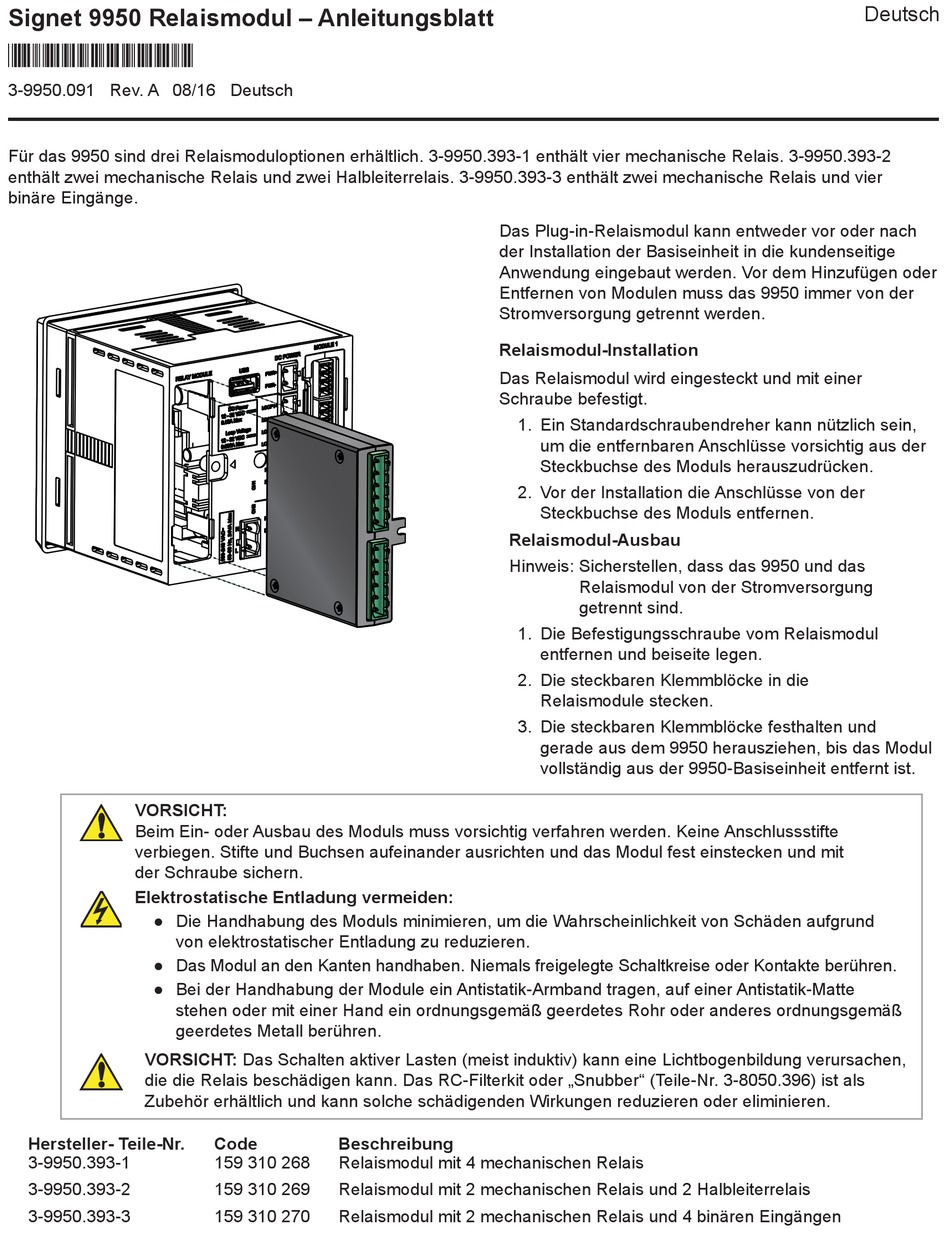

Signet 9950 Relaismodul – Anleitungsblatt
*3-9900.093*
3-9950.091 Rev. A 08/16 Deutsch
Für das 9950 sind drei Relaismoduloptionen erhältlich. 3-9950.393-1 enthält vier mechanische Relais. 3-9950.393-2
enthält zwei mechanische Relais und zwei Halbleiterrelais. 3-9950.393-3 enthält zwei mechanische Relais und vier
binäre Eingänge.
VORSICHT:
Beim Ein- oder Ausbau des Moduls muss vorsichtig verfahren werden. Keine Anschlussstifte
verbiegen. Stifte und Buchsen aufeinander ausrichten und das Modul fest einstecken und mit
der Schraube sichern.
Elektrostatische Entladung vermeiden:
● Die Handhabung des Moduls minimieren, um die Wahrscheinlichkeit von Schäden aufgrund
von elektrostatischer Entladung zu reduzieren.
● Das Modul an den Kanten handhaben. Niemals freigelegte Schaltkreise oder Kontakte berühren.
● Bei der Handhabung der Module ein Antistatik-Armband tragen, auf einer Antistatik-Matte
stehen oder mit einer Hand ein ordnungsgemäß geerdetes Rohr oder anderes ordnungsgemäß
geerdetes Metall berühren.
VORSICHT: Das Schalten aktiver Lasten (meist induktiv) kann eine Lichtbogenbildung verursachen,
die die Relais beschädigen kann. Das RC-Filterkit oder „Snubber" (Teile-Nr. 3-8050.396) ist als
Zubehör erhältlich und kann solche schädigenden Wirkungen reduzieren oder eliminieren.
Hersteller- Teile-Nr.
3-9950.393-1
3-9950.393-2
3-9950.393-3
Code
Beschreibung
159 310 268
Relaismodul mit 4 mechanischen Relais
159 310 269
Relaismodul mit 2 mechanischen Relais und 2 Halbleiterrelais
159 310 270
Relaismodul mit 2 mechanischen Relais und 4 binären Eingängen
Das Plug-in-Relaismodul kann entweder vor oder nach
der Installation der Basiseinheit in die kundenseitige
Anwendung eingebaut werden. Vor dem Hinzufügen oder
Entfernen von Modulen muss das 9950 immer von der
Stromversorgung getrennt werden.
Relaismodul-Installation
Das Relaismodul wird eingesteckt und mit einer
Schraube befestigt.
1. Ein Standardschraubendreher kann nützlich sein,
um die entfernbaren Anschlüsse vorsichtig aus der
Steckbuchse des Moduls herauszudrücken.
2. Vor der Installation die Anschlüsse von der
Steckbuchse des Moduls entfernen.
Relaismodul-Ausbau
Hinweis: Sicherstellen, dass das 9950 und das
Relaismodul von der Stromversorgung
getrennt sind.
1. Die Befestigungsschraube vom Relaismodul
entfernen und beiseite legen.
2. Die steckbaren Klemmblöcke in die
Relaismodule stecken.
3. Die steckbaren Klemmblöcke festhalten und
gerade aus dem 9950 herausziehen, bis das Modul
vollständig aus der 9950-Basiseinheit entfernt ist.
Deutsch
