Stromverdrahtung - GF Signet 9950 Bedienungsanweisungen

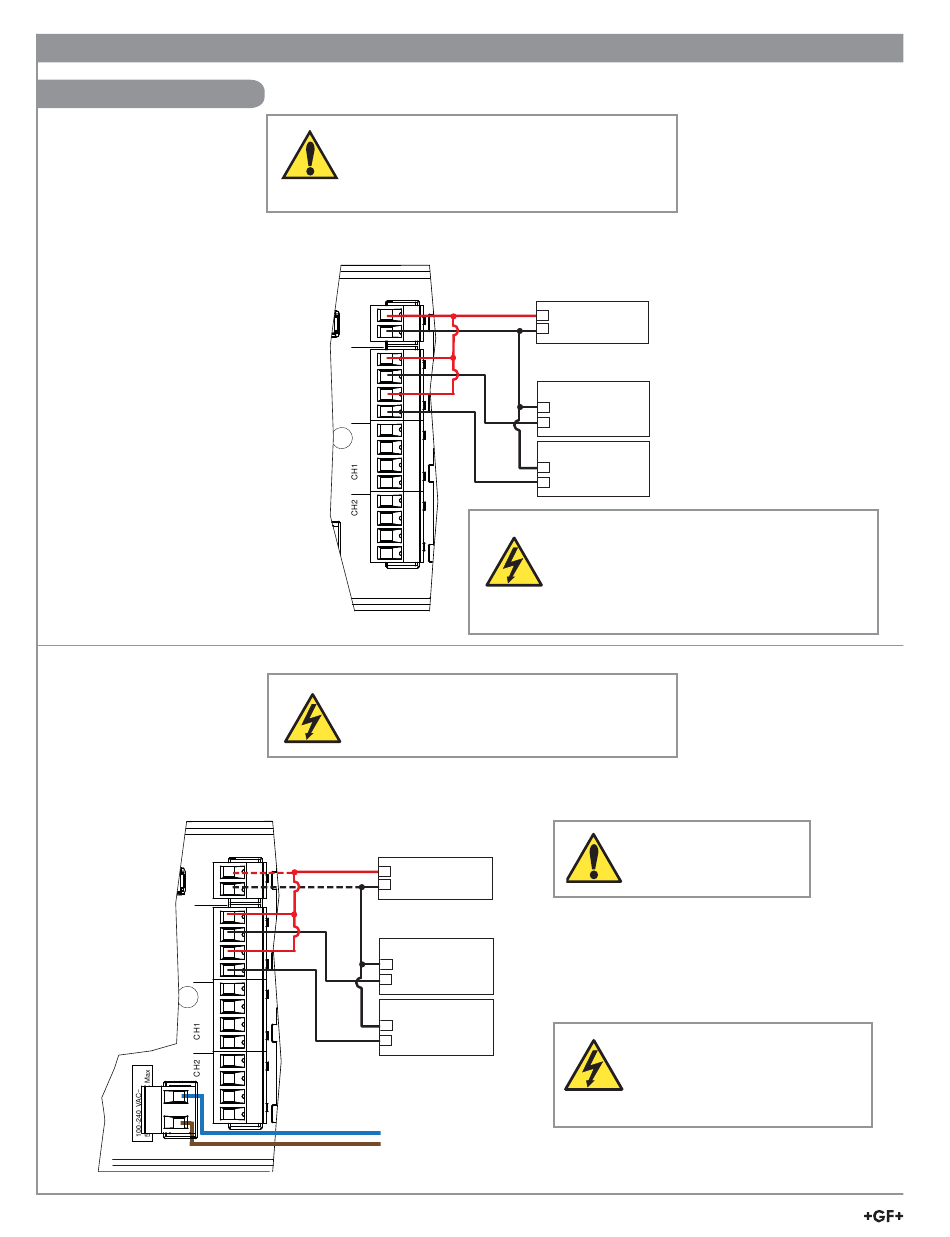

Stromverdrahtung

PWR+
PWR–
Loop1+
Loop1–
Loop2+
Loop2–
+V
FREQ
DATA
GND
+V
FREQ
N
DATA
GND
L
Made in U.S. from U.S. and imported par
6 9950 Transmitter
Inbetriebnahmehandbuch
WARNUNG
NIEMALS Wechselstrom an das Gleichstrommodell
anschließen.
DER 3-9950-1 MUSS BEI 12 - 32 VDC mit
0,5 A VERSORGT WERDEN.
3-9950-1 und 3-9950-2
Gleichstrom
PWR+
PWR–
Loop1+
Loop1–
Loop2+
Loop2–
+V
FREQ
DATA
GND
+V
FREQ
DATA
GND
and imported par
Vorsicht:
Stromschlaggefahr!
Niemals stromführende Wechselstromleitungen
an das Gerät anschließen.
DC POWER
Rot
+
DC power optional
–
Schwarz
Rot
Rot
–
Schwarz
+
Schleifeneingang
–
Schwarz
+
Schleifeneingang
Neutral
100-240 AC
Line
Rot
Spannungs-
+
versorgung
–
12 bis 32 VDC
Schwarz
Rot
Rot
SPS oder
Registriergerät
–
Schwarz
4- bis 20-mA
+
Schleifeneingang
SPS oder
Registriergerät
–
Schwarz
4- bis 20-mA
+
Schleifeneingang
Vorsicht:
Bei Gleichspannungseingang und einer
stromschleifengeregelten Spannungsversorgung
eine nach UL60950-1 oder UL61010-1
zertifi zierte Stromversorgung verwenden. Darüber
hinaus muss die Stromversorgung für den Betrieb
in 4000 m Höhe konzipiert sein.
3-9950-2
Spannungs-
versorgung
12 bis 32 VDC
SPS oder
Registriergerät
4- bis 20-mA
SPS oder
Registriergerät
4- bis 20-mA
Für die Stromschleifen
wird eine externe
Gleichstromquelle benötigt.
ACHTUNG
Sensor- und Signalverdrahtung von
der Wechselstromquelle entfernt
halten, um Störungen und Schäden
am 9950 Transmitter zu verhindern.
