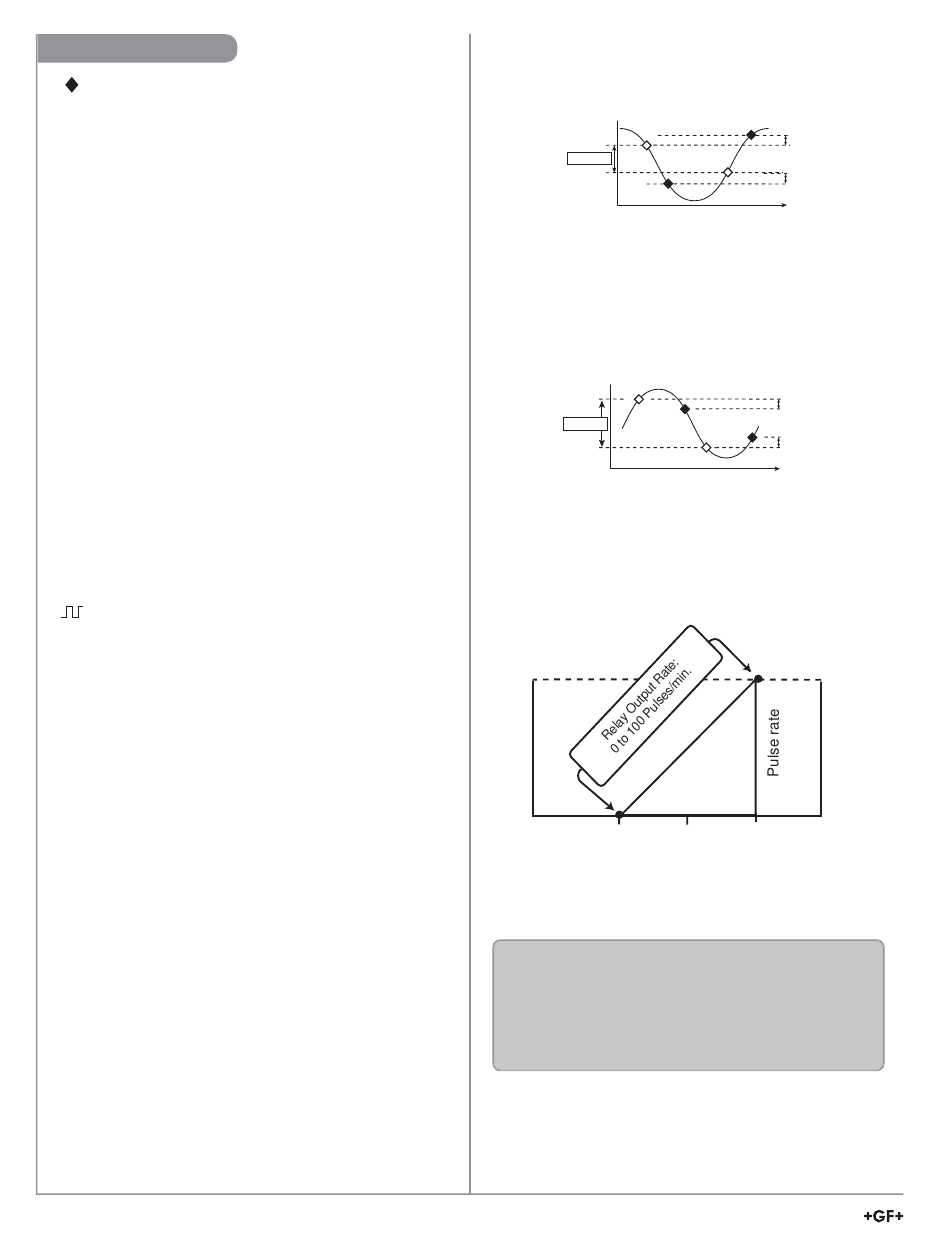

Relaismodi
Bereich innerhalb/außerhalb:
Das Relais ist eingeschaltet, wenn der Wert höher oder
niedriger als der Überschreitungs- oder Unterschreitungssollwert
ist bzw. einem dieser Sollwerte entspricht.
WINDow IN (Bereich innerhalb) = Das Relais ist
WINDow OUT (Bereich außerhalb) = Das Relais ist
Proportionalimpulsbetrieb:
Der Transmitter kann einen Impuls mit einer Frequenz abgeben,
die durch die Einstellungen im Menü CAL (Kalibrieren) und den
Sensoreingang defi niert ist. Die maximale Impulsrate beträgt
300 Impulse pro Minute.
Eine Anwendung wäre beispielsweise die Steuerung von
magnetisch betätigten Dosierungspumpen.
Beispiel: Wenn der Prozesswert über den Sollwert ansteigt,
erfolgt die Impulsabgabe im Verhältnis zum Prozesswert,
maximalen Impulsendpunkt und zu den programmierten
Impulsen/Minute. Die Impulsfrequenz ändert sich, während
sich der Prozesswert ändert und sich dem programmierten
Endpunkt nähert. Mithilfe dieser Funktion kann der Prozess
präzise gesteuert werden.
Der Startpunkt, Endpunkt und die maximale Impulsfrequenz
sind in den Menüs RELAY (Relais) wählbar.
HINWEIS: Im Modus PULSE (Impuls) blinken die Relais-LEDs.
16 9950 Transmitter
eingeschaltet, wenn die
Messung innerhalb des
Bereichs der beiden
Sollwerte liegt.
eingeschaltet, wenn die
Messung außerhalb des
Bereichs der beiden
Sollwerte liegt.
Prozess
Oberer Grenzwert
Bereich
Unterer Grenzwert
Bereich innerhalb - Beispiel
Prozess
Oberer Grenzwert
Bereich
Unterer Grenzwert
Bereich außerhalb - Beispiel
0 pulses
5 7.5
Startpunkt
Im Beispiel:
• Der Ausgang beträgt 0 Impulse/min bei Werten unter 5.
• Der Ausgang beträgt 50 Impulse/min bei einem Wert
von 7,5.
• Der Ausgang beträgt 100 Impulse/min bei einem Wert
von 10 oder höher.
Hysterese
Hysterese
Zeit
Hysterese
Zeit
100 Impulse
100 pulses
10
Endpunkt
