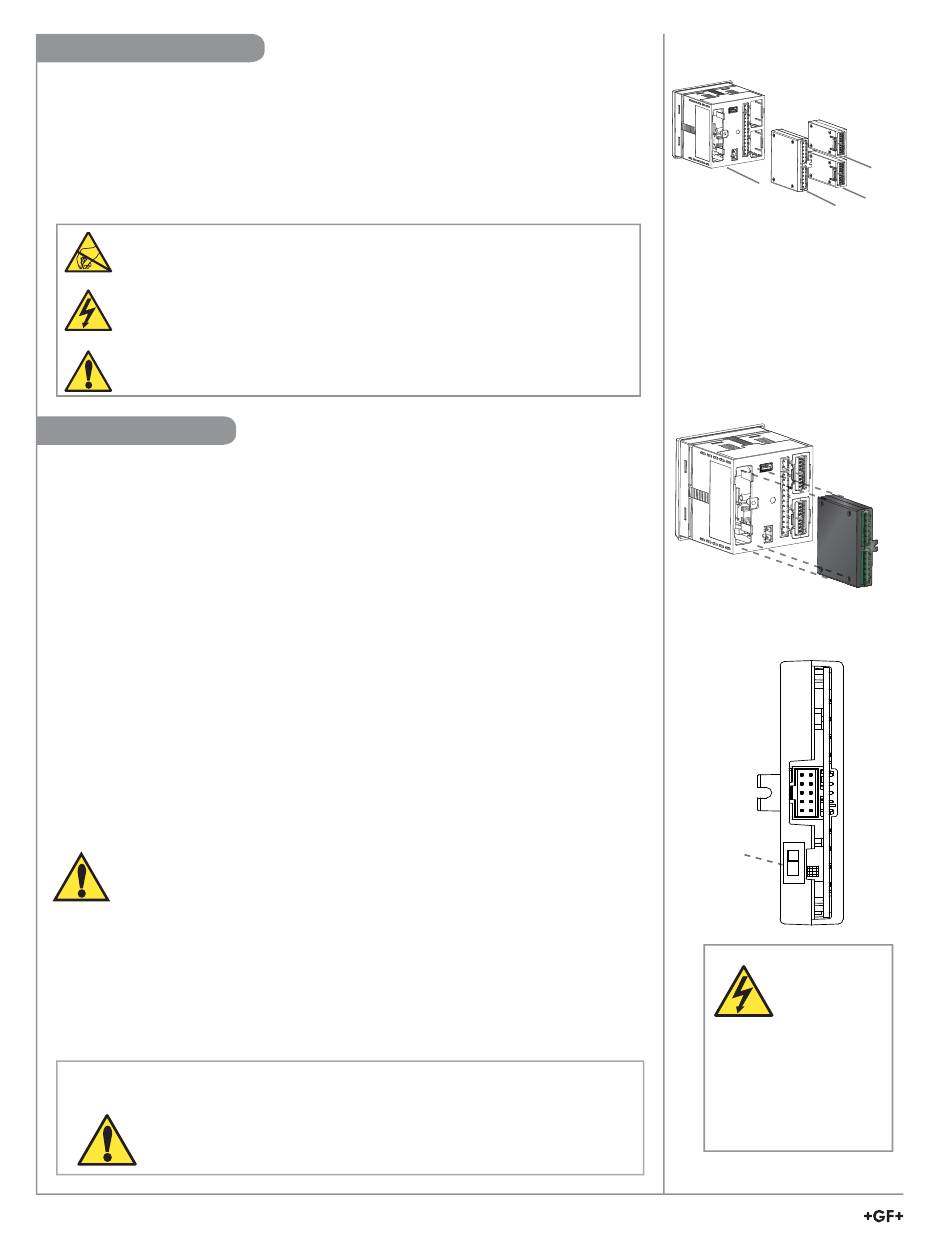

Plug-in-Module

Für den 9950 sind optionale Module und optionales Zubehör erhältlich:
a. Basiseinheit (erforderlich)
b. Steckplatz für optionales Relaismodul
c. Steckplatz für optionales Modul 1
d. Steckplatz für optionales Modul 2
Jedes Element wird separat bestellt. Module können jederzeit im Feld ersetzt werden.
Siehe Abschnitte „Modulinstallation" (S. 11) und „Bestellinformationen" (S. 68) für weitere
Einzelheiten.
ACHTUNG
Elektrostatische Entladung vermeiden.
•
Die Handhabung der Plug-in-Module minimieren, um die Wahrscheinlichkeit von
Schäden aufgrund von elektrostatischer Entladung zu reduzieren.
•
Module an den Kanten handhaben.
Niemals freigelegte Schaltkreise oder Kontakte berühren.
•
Beim Umgang mit Modulen ein Antistatik-Armband tragen, auf einer Antistatik-Matte
stehen oder mit einer Hand ein ordnungsgemäß geerdetes Rohr oder anderes
ordnungsgemäß geerdetes Metall berühren.

Relaismodule

Hersteller-Teile-Nr.
3-9950.393-1
3-9950.393-2
3-9950.393-3
Der 9950 verfügt über einen Steckplatz für ein optionales Relaismodul, an dem jedes der
oben aufgeführten Module eingesteckt werden kann.
• Schwachstromkontaktrelais sind elektromechanische Schalter mit einer bewegten
Kontaktarmatur. Sie eignen sich für zahlreiche Universalanwendungen (Wechsel- oder
Gleichspannung), einschließlich Wechselspannungslasten bis zu 250 V.
• Halbleiterrelais sind elektronische Schalter ohne bewegte Teile. Sie können mit Wechsel-
oder Gleichspannungslasten verwendet werden. Im Vergleich zu Schwachstromkontaktrelais
sind sie jedoch nur für niedrigeren Strom und kleinere Nennspannungen ausgelegt.
Bei Impulsanwendungen weisen Halbleiterrelais eine längere Nutzungsdauer als
Schwachstromkontaktrelais auf. Maximal 30 VDC/VAC.
• Die vier binären Eingänge können erkennen, ob ein externer Sensor oder Schalter geöffnet
oder geschlossen ist. Der Schalterzustand kann zur Steuerung der Relais im Modul genutzt
werden. Die vier binären Eingänge dienen lediglich zur Steuerung der Relaisaktivierung,
nicht zur Eingangsmessung.
Informationen zur Verdrahtung sind im Abschnitt „Relaisverdrahtung" auf Seite 7 aufgeführt.
Das Modul 3-9950.393-3 kann so eingestellt werden, dass es den externen
Schalter/Sensor mit Strom versorgt. Um Schalter/Sensoren mit dem notwendigen
Strom zu versorgen, den Int/Ext-Schalter auf die Int-Position stellen. Wenn die
externen Schalter/Sensoren mit Strom versorgt werden, den Int/Ext-Schalter
auf die Ext-Position stellen. Wichtig: Bei extern mit Strom versorgten Schaltern/
Sensoren muss sichergestellt werden, dass das Ausgangssignal innerhalb des für
das Modul 3-9950.393-3 zulässigen Bereichs liegt.
HINWEIS:
• Die vier roten Anzeige-LEDs an der Vorderseite des 9950 zeigen den Status der Relais
1, 2, 3 und 4 an. Die LEDs werden bei sowohl bei installiertem als auch bei nicht
installiertem Relaismodul aktiviert.
• Bei jedem Relais sind die Hysterese und Zeitverzögerung einstellbar.
ACHTUNG Das Schalten aktiver Lasten (in der Regel induktiv) kann eine
Lichtbogenbildung verursachen, die die Relais beschädigen kann.
Das RC-Filterkit oder „Snubber" (Teile-Nr. 3-8050.396) ist als Zubehör erhältlich,
um diese schädigenden Wirkungen zu reduzieren bzw. zu eliminieren.
Empfohlen für induktive Lasten von mehr als 50 VAC (Fernrelais, Solenoide,
Pumpen usw.).
12 9950 Transmitter
Code

Beschreibung

159 310 268 Relaismodul - 4 mechanische Relais
159 310 269 Relaismodul - 2 mechanische Relais, 2 Halbleiterrelais
159 310 270 Relaismodul - 2 mechanische Relais, 4 binäre Eingänge
a.
d. d
b .
3-9950.393-3
Int/Ext-
Schalter
EXT
INT
ACHTUNG
Relais- und
Signalverdrahtung von
der Wechselstromquelle
entfernt halten, um
Störungen und Schäden
am 9950 Transmitter
zu verhindern.
c.
