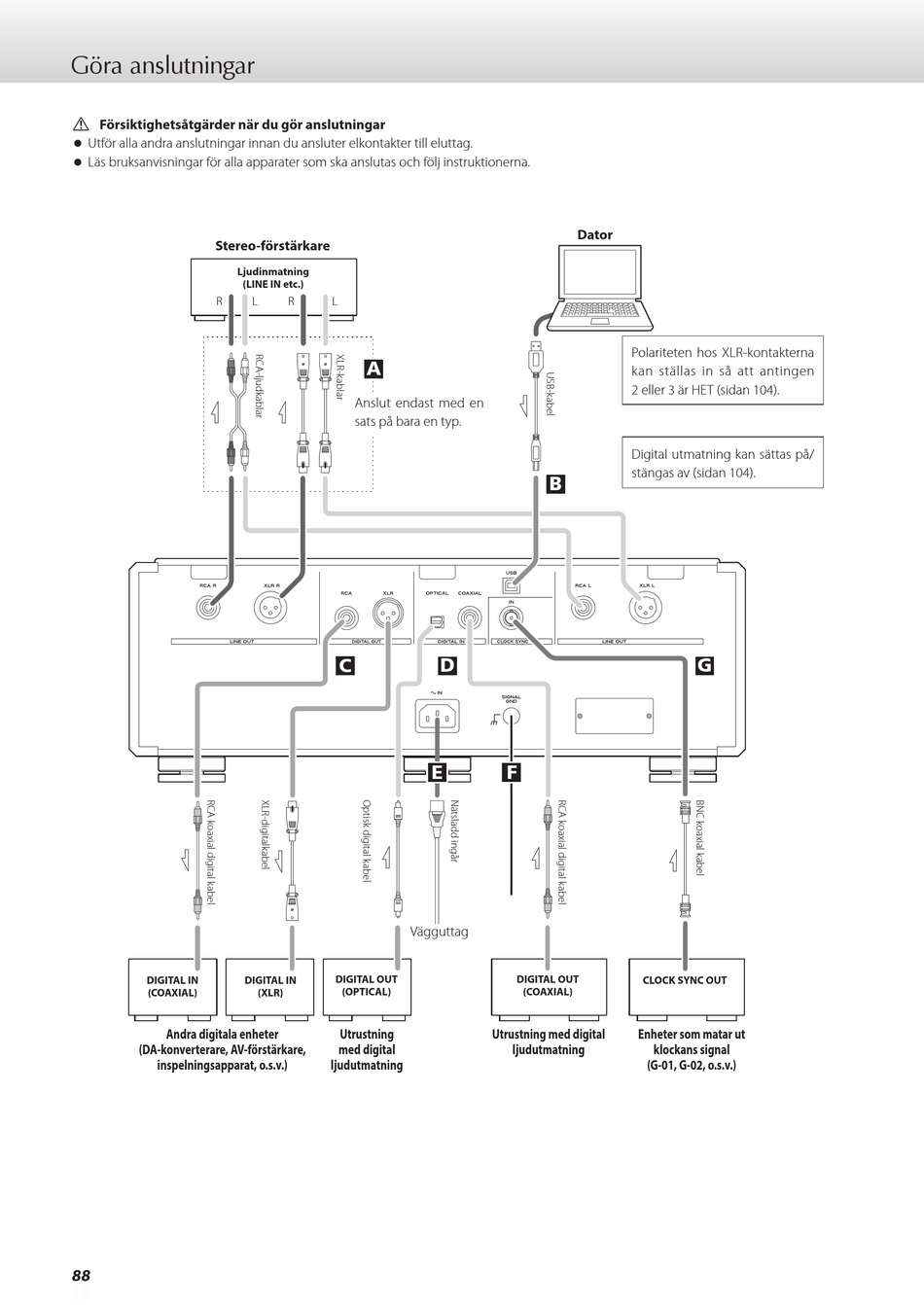

Göra anslutningar
V Försiktighetsåtgärder när du gör anslutningar
o Utför alla andra anslutningar innan du ansluter elkontakter till eluttag.
o Läs bruksanvisningar för alla apparater som ska anslutas och följ instruktionerna.
Stereo-förstärkare
Ljudinmatning
(LINE IN etc.)
R
DIGITAL IN DIGITAL IN
(COAXIAL)
Andra digitala enheter
(DA-konverterare, AV-förstärkare,
inspelningsapparat, o.s.v.)
88
L R L
A
Anslut endast med en
sats på bara en typ.
C
Vägguttag
DIGITAL OUT
(OPTICAL)
(XLR)
Utrustning
med digital
ljudutmatning
Dator
B
D
E F
DIGITAL OUT
(COAXIAL)
Utrustning med digital
ljudutmatning
Polariteten hos XLR-kontakterna
kan ställas in så att antingen
2 eller 3 är HET (sidan 104).
Digital utmatning kan sättas på/
stängas av (sidan 104).
G
CLOCK SYNC OUT
Enheter som matar ut
klockans signal
(G-01, G-02, o.s.v.)
