GWF CF-800 Montage- Und Betriebsanleitung Seite 9

7.3.7 M-Bus Parameter (Anzeigeebene 2)
Darstellung von Kenndaten für die Datenfernauslesung über
M-Bus oder optische Schnittstelle.
7.3.8 Stichtagswerte (Anzeigeebene 3)
Darstellung von jeweils 24 Monatsendwerten der kumulierten
Werte für Energie, Volumen, Kühlenergie (optional) und Volu-
men der angeschlossenen Wasserzähler mit Zeitstempel, be-
ginnend jeweils mit dem Vormonatsendwert.
8. Sonderausführung für den Ein-
satz in Kälte- und kombinierten
Wärme-/Kältekreisläufen.
8.1 Rechenwerk für den Einsatz in Kältekreisläufen
Bei diesen Produktausführungen ist das Rechenwerk werk-
seitig speziell für den Einsatz in Kälteanlagen gekennzeichnet
und programmiert.
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskar-
ten entspricht dem Wärmezähler-Rechenwerk wobei sich alle
energie- und leistungsbezogenen Anzeigen, M-Bus-Daten so-
wie Fernanzeige-Impulse auf die Kühlenergie beziehen.

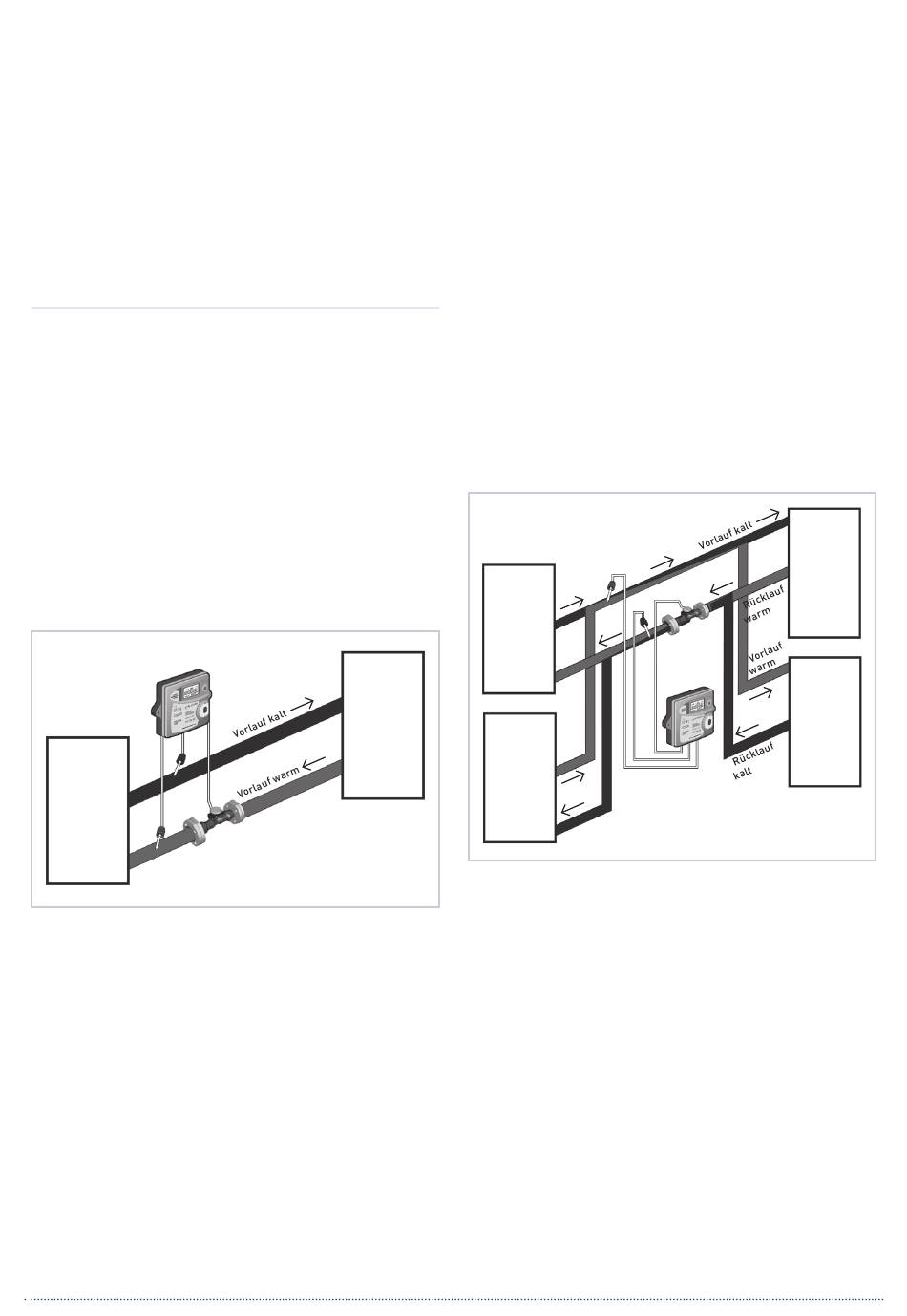

Das Rechenwerk ist für die Installation des Volumenmessteils
in die «warme» Leitung der Kälteanlage (= Rücklauf des Kühl-
systems) programmiert. Optional ist auch eine Version mit
Programmierung für Installation des Volumenmessteils in der
kalten Leitung erhältlich.
Klimaanlage
kühlt
das System
8.2 Rechenwerk für den Einsatz in kombinierten
Wärme-/Kältekreisläufen
Bei diesen Produktausführungen ist das Rechenwerk werksei-
tig speziell für den Einsatz in Klimaanlagen mit kombiniertem
Wärme- und Kühlbetrieb gekennzeichnet und programmiert.
Die Bedienung, LC-Anzeige sowie Anwendung der Optionskar-
ten entspricht im wesentlichen dem Wärmezähler-Rechen-
werk, wobei folgende Besonderheiten zu beachten sind:
Randbedingungen zur Erfassung von Wärme- und Kühlenergie
■
Wärmeenergie wird gemessen, sobald die Temperaturdiffe-
renz ΔT einen Wert von 0,5 K überschreitet ( ΔT = Vorlauf-
temperatur Tv - Rücklauftemperatur Tr).
■
Kühlenergie wird gemessen, sobald die Temperaturdiffe-
renz ΔT einen Wert von -0,5 K unterschreitet und die Vor-
lauftemperatur Tv unterhalb von 25°C liegt.
■
Optional ist eine Version mit abgeschalteter Vorlauftempe-
raturschwelle erhältlich
LC-Anzeige.
■
Die Anzeige der Kühlenergie erfolgt in einem zusätzlichem
Register in der 1. Anzeigeebene. Zur Unterscheidung von
der Wärmeenergie wird gleichzeitig ein Thermometersym-
bol eingeblendet.
■
24 Stichtagswerte (Monatsendwerte) der Kühlenergie kön-
nen in der 3. Anzeigebene abgerufen werden.
Optionskarten für Fernanzeige
■
Die Ausgänge der Optionskarten sind gekennzeichnet mit
«E» (für Energie) und «V» (für Volumen). Bei dieser Pro-
duktausführung werden an dem mit «V» gekennzeichneten
Ausgang kühlenergieproportionale Impulse ausgegeben.
Diese Produktausführung ist für die Installation des Volumen-
messteils in der Rücklaufleitung der Klimaanlage (= kalte Lei-
tung im Heizbetrieb, warme Leitung im Kühlbetrieb) program-
miert. Optional ist auch eine Version mit Programmierung für
die Installation des Volumenmessteils im Vorlauf erhältlich.
Klimaanlage
kühlt
das System
Nutzung
Kälte-
Heizungs-
verbrauch
anlage
Wärme-
erzeugung
9
Klima-
nutzung
Kälte-
verbrauch
Nutzung
Wärme-
verbrauch
