5.3.5 Aktive Analogausgänge
Die Programmierung der 4 aktiven Analogausgänge erfolgt
mit der CFCS Software. Hierbei werden in der Eingabemaske
für jeden
Analogausgang individuell der benötigte Parameter, der Aus-
gangstyp sowie der Wertebereich festgelegt.
■
Parameter:
Tr, Tv, Q, P, ΔT
■
Ausgangstyp:
0-20mA / 4-20mA (aktiv)
■
Maximale Last:
300 Ω (pro Ausgang)
■
Toleranz:
± 2% vom angezeigten Wert
■
Auflösung:
± 0,5% (0-20mA) / ± 0,65% (4-20mA)
■
Kabeldurchmesser:
3,5...8mm
■
Aderquerschnitt:
0,2...1,5mm
5.3.6 Relaisausgänge
Die Programmierung der zwei Relaisausgänge erfolgt mit
der CFCS Software. Hierbei werden in der Eingabemaske für
jeden
Ausgang individuell der benötigte Parameter, der Ausgangs-
typ sowie der Schaltpunkt festgelegt.
■
Parameter:
Tr, Tv, Q, P, ΔT, Fehlermeldung,
Spannungsversorgung fehlt,
■
Schaltlogik*:
Im Normalzustand Relais wahlweise
geschlossen oder geöffnet.
■
Max. Schaltspannung: 50V
■
Max. Schaltstrom:
200mA
■
Hysterese:
± 0,5% ± Displayauflösung
■
Kabeldurchmesser:
3,5...8mm
■
Aderquerschnitt:
0,2...1,5mm
*bei Netzspannungsausfall werden beide Relais geschlossen.
6. Inbetriebnahme
■
Alle Funktionen überprüfen, insbesondere Plausibilität der
angezeigten Temperaturen und des Volumenstroms.
■
Gehäuseoberteil wieder aufsetzen und verschrauben.
■
Schrauben mit Benutzerplomben sichern (beiliegende
Kunststoffplomben oder Drahtplomben).
7. Bedienungsanleitung CF-800
Ein Wärmezähler ist ein Messgerät zur Erfassung der in ei-
ner Heizungs- oder Kühlanlage abgegebenen Energie. Ein
Splitwärmezähler besteht aus den Teilkomponenten Tempe-
raturfühlerpaar, Volumenmessteil und Rechenwerk, wobei
jede Komponente für sich im geschäftlichen Verkehr der Eich-
pflicht unterliegt. Das Rechenwerk erfasst die Messwerte von
Fühlerpaar und Volumenmessteil und ermöglicht die Anzeige
diverser Daten in drei getrennten Anzeigeebenen.
Anzeigeebene 1:
Abrechnungsebene (kumulierte Energie- und Volumenanzei-
ge)
Anzeigeebene 2:
Serviceebene (aktuelle Betriebsdaten des Wärmezählers)
Anzeigeebene 3:
Stichtagsebene (24 Monatswerte von kumulierter Energie und
Volumen)
2
2
1
2
3
1 4
1 3
1 2
11

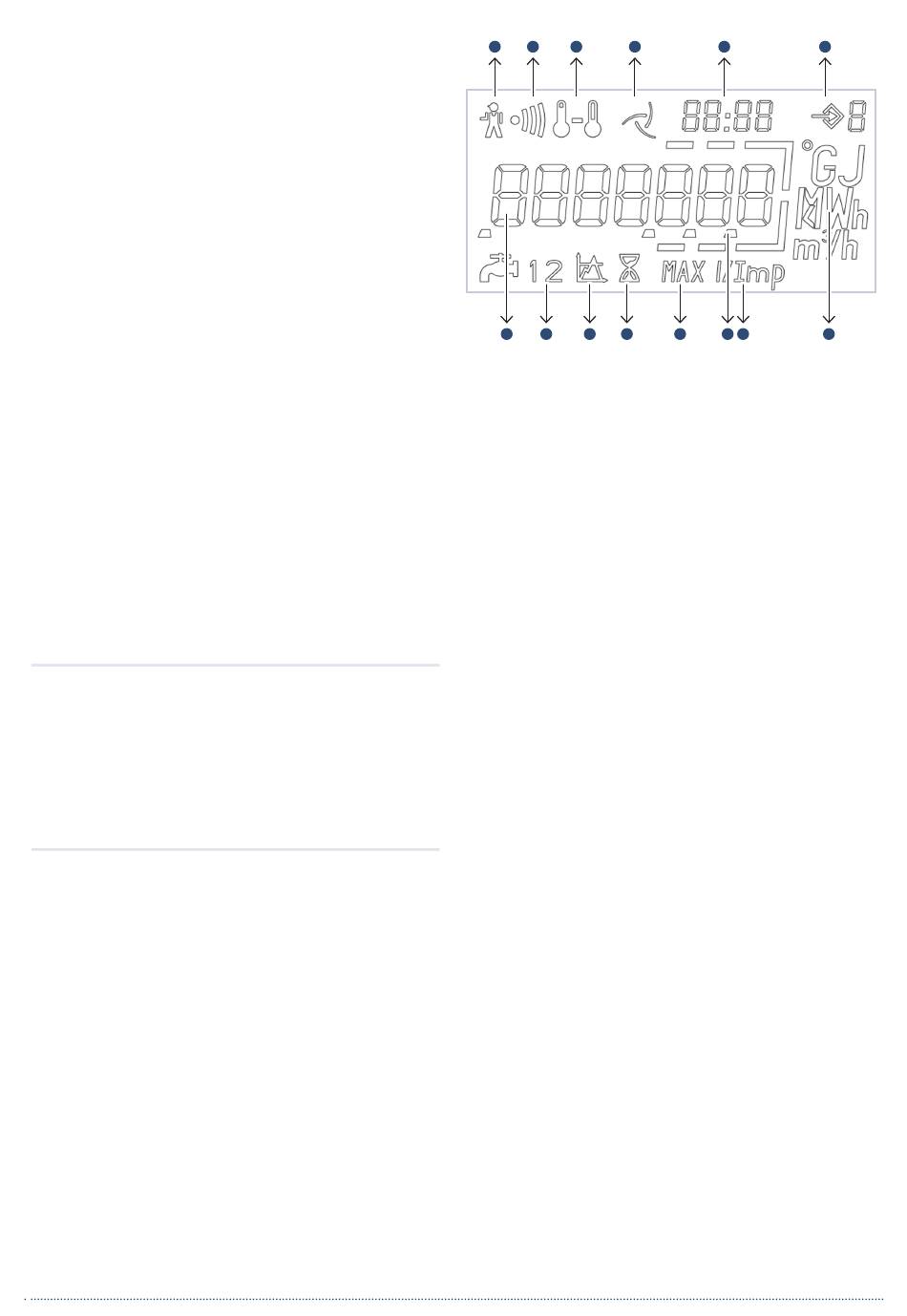

7.1 Das LC-Display und Bedeutung der Segmente
1. Alarmsymbol: Energiemessung eingestellt. Fehlerursache
siehe 7.3.6
2. Schmutzwarnung: Energiemessung nicht eingestellt
jedoch Reinigung des Volumenmessteils erforderlich.
3. Temperaturen: Erscheint bei temperaturbezogenen An-
zeigen oder bei Anzeige der Kälteenergie bei kombinierten
Wärme-/Kältezählern.
4. Durchflussanzeige: Symbol permanent: Durchfluss vor-
handen/Symbol blinkt: kein Durchfluss
5. Datum & Zeit: Darstellung von Datum und Zeitangaben im
Zusammenhang mit zeitbezogenen Anzeigen, z.B. Stich-
tagswerten und Maximalwerten
6. Anzeigen-Ebene: Aktuell gewählte Anzeigen-Ebene
7. Einheit: Physikalische Einheit
8. Dezimalpunkt
9. Impulswertigkeit Anzeige: betrifft die Rechenwerks-Impuls-
wertigkeit oder Impulswertigkeit von extern angeschlossenen
Wasserzählern (nur bei Verwendung einer entsprechenden
Optionskarte)
10. Maximalwert: Erscheint bei Anzeige von Maximalwerten
11. Betriebszeit: Erscheint bei Anzeige der Betriebszeit
12. Schwellenwerte: Anzeige betrifft Schwellenwert/Tarif-
funktion (1 oder 2)
13. Wasserzähler 1 oder 2: Anzeige betrifft externe Wasserzäh-
ler (1 oder 2)
14. Hauptanzeigebereich: 7 Stellen für Anzeige aller Werte zur
Anzeige aller kumulierten und aktuellen Werte
6
4
5
10
8
9
6
7
