Elektrischer Anschluss - GWF CF-800 Montage- Und Betriebsanleitung

■ Der Wärmezähler ist gegen Beschädigung durch Stöße oder
Vibrationen zu schützen, die am Einbauort entstehen kön-
nen.
■
Typ und Grundwert der anzuschließenden Temperaturfühler
müssen mit den auf dem Typenschild angegebenen Daten
übereinstimmen.
3.2 Wandmontage
Den Montageort so wählen, dass eine einfache Bedienung und
Ablesbarkeit gewährleistet wird. Unterhalb des Rechenwerkes
muss genügend Freiraum zur Einführung der Kabel zur Verfü-
gung stehen. Das Rechenwerk wird an drei Punkten an der Wand

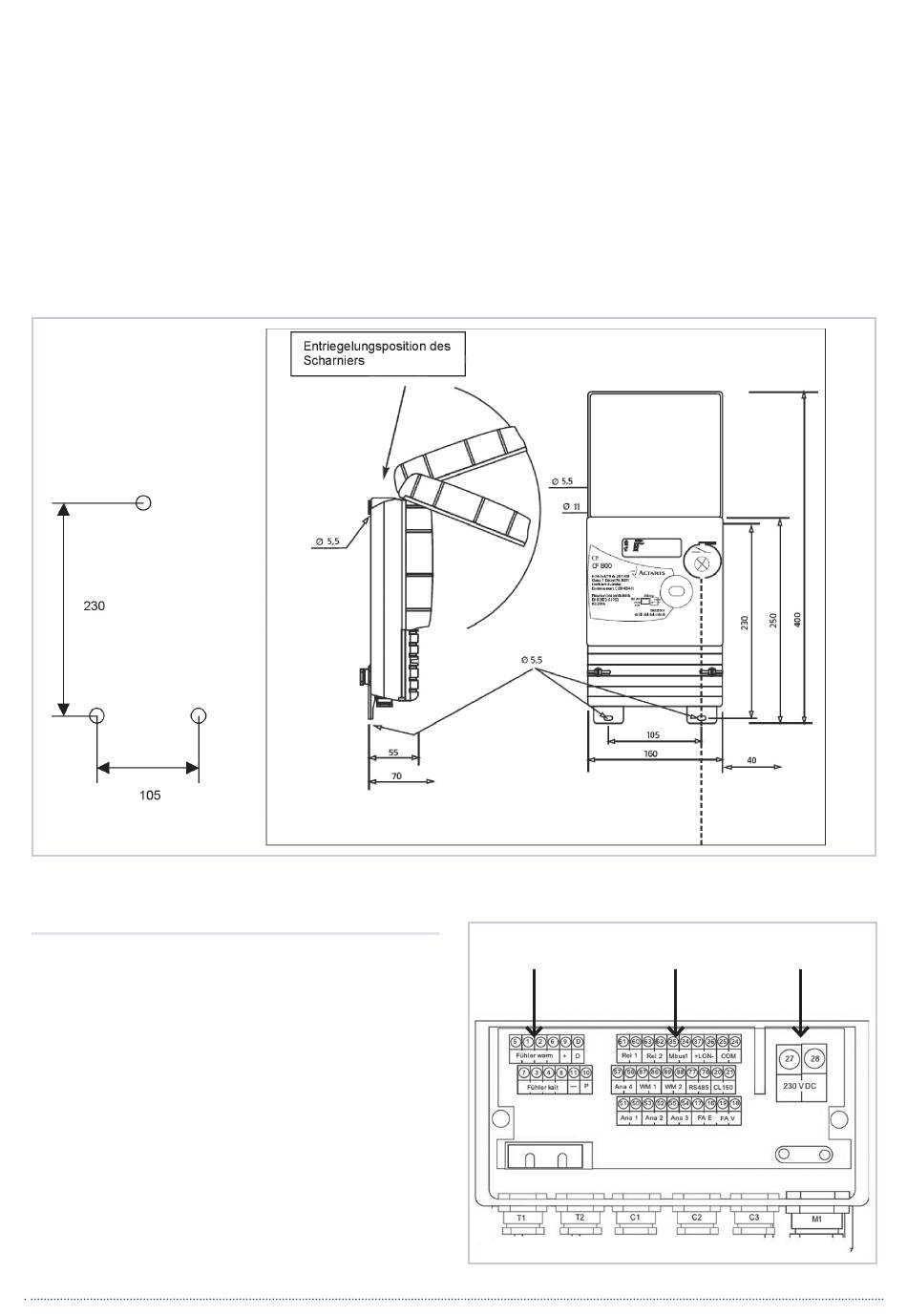

oder einer geeigneten Halteplatte befestigt. Die Maßskizze zeigt
die Lage der Befestigungspunktlaschen. Die Wandmontage
kann mit Hilfe der beiliegenden Schrauben und Dübel erfolgen.

4. Elektrischer Anschluss

4.1 Vorbereitung
Vor dem Anschluss von Temperaturfühlern, Volumenmessteil
oder Kommunikationsleitungen sicherstellen, dass das Re-
chenwerk CF-800 von der Netzspannungsversorgung getrennt
ist. Nach Demontage der unteren schwarzen Abdeckung sind
die Anschlussklemmen zugänglich.
Die Klemmen sind in drei Bereiche gegliedert:
Anschlussleitungen durch die Kabeldurchführungen in das Ge-
häuseunterteil einführen und Kabelverschraubung festziehen.
Temperaturfühler und Netzspannungsleitung zusätzlich durch
Kabelzugentlastung gegen Herausziehen sichern. Die Zuord-
nung der Kabeldurchführungen ist wie folgt:
T1, T2: Temperaturfühler
C1, C2, C3: Optionen & Volumenmessteil
M1: Netzspannungsanschluss
Temperaturfühler und Optionen
Volumenmessteil (Ein- und Ausgang)
2
Netzspannungsan-
schluss
