EX-1185HMVS
3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.1 (Gen1) B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
3.3 Jumper Einstellungen

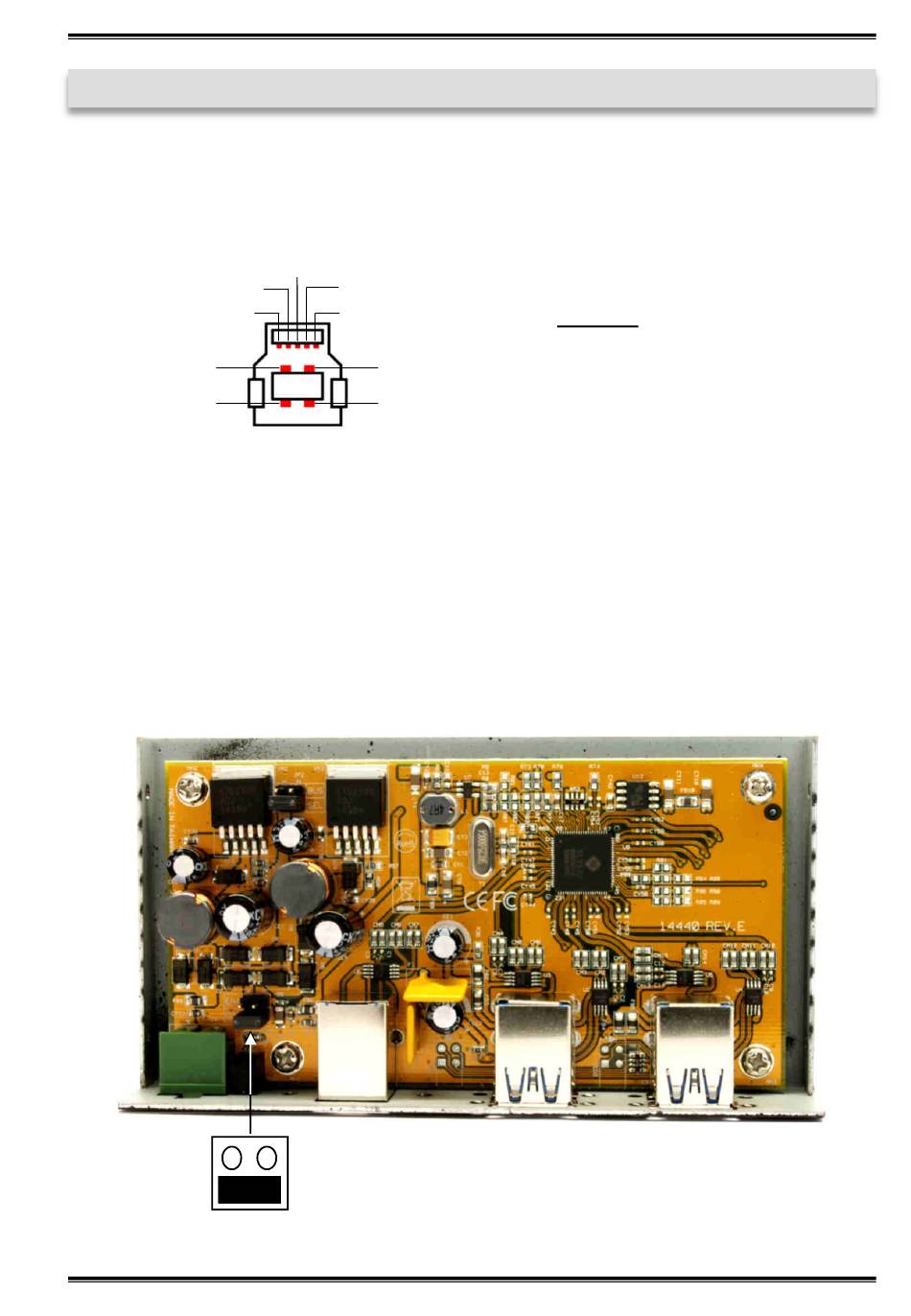

Die EX-1185HMVS wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber
die Möglichkeit die EX-1185HMVS mit Bus-Power zu versorgen. Dafür müssen Sie zu
erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den
Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. Siehe nachfolgende Abbil-
dung.
Achtung! Den Jumper JP2 bitte nicht umsetzen, da dieser ausschließlich von der Pro-
duktion zu Testzwecken verwendet wird!
ENA
DIS
JP1
© Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
