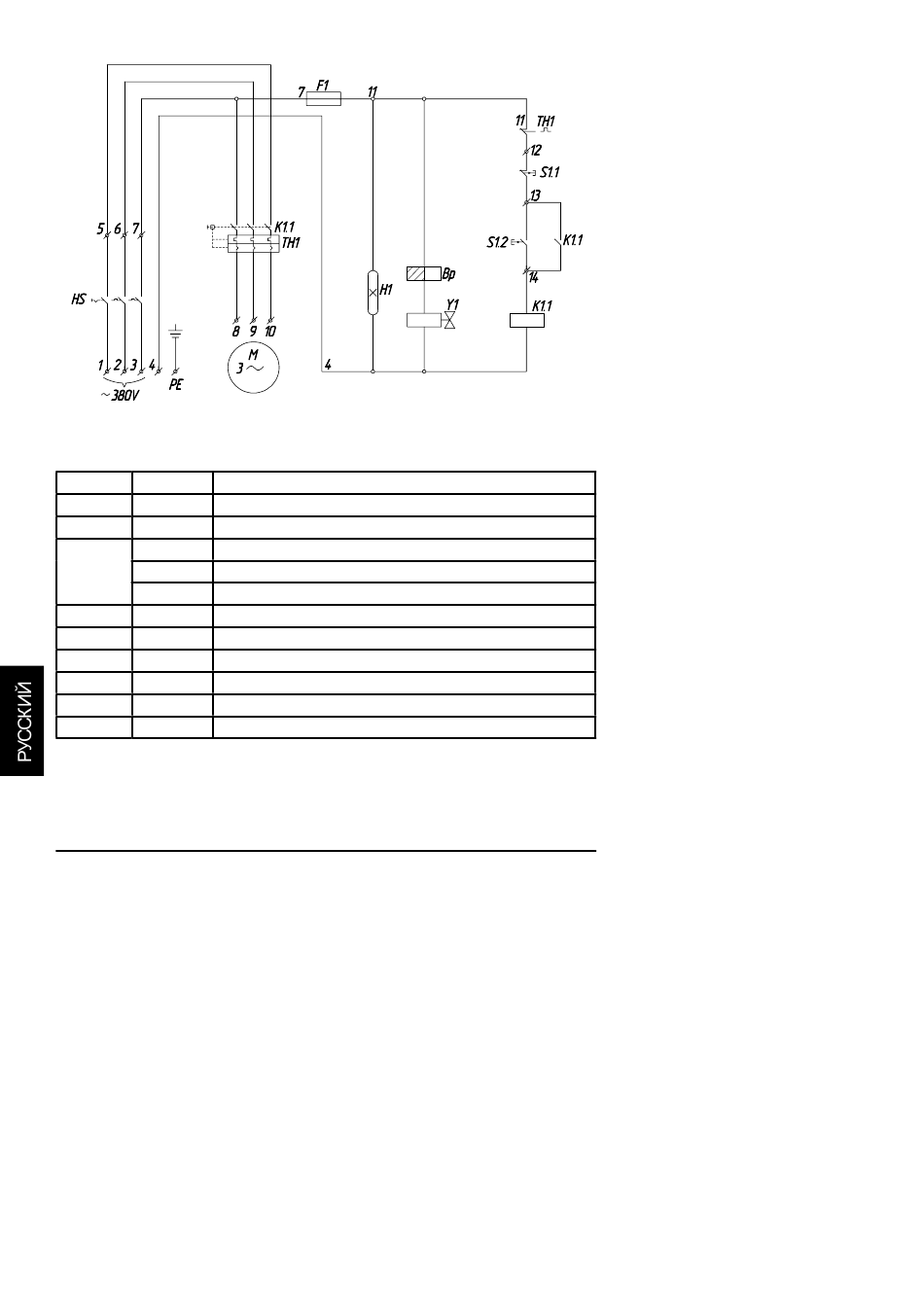

Рис. 22. Электрическая схема специальной модели
ECO-80PF/ 100PF/ / 120PF/ 140PF/ ECO-80PL/ 100PL/ / 120PL/ 140PL
№ поз. Код заказа Описание
Кнопка двойная ВКЛ. / ВЫКЛ.
S1 16099
HS 16100 Выключатель ручной кулачковый (рубильник) 0-I
17535 Электродвигатель 0,37 кВт (для DC-370)
M 16124 Электродвигатель 0,55 кВт (для DC-550)
16125 Электродвигатель 0,75 кВт (для DC-750)
K1.1 16104 Контактор электромагнитный
Светильник люминисцентный 2x30 Вт
H1 16121
Bp 16106 Импульсное реле времени
Y1 15974 Пневмоклапан импульсный 3/ 4", 220 V~
TH1 16105 Термореле
F1 16133 Предохранитель
