MODULVERRIEGELUNG
Die oberen und unteren Modulverriegelungen sichern
die Ausgabemodule. Wenn diese geöffnet sind, wird die
Stromversorgung zur Bedienfront unterbrochen und eine
orange Anzeige leuchtet auf. Sobald eine Modulverriegelung
geöffnet ist, ist das Steuergerät nicht betriebsbereit und die
Status-LED blinkt orange, um dies anzuzeigen.
DURCHFLUSS-ERWEITERUNG
Die A2C-F3 Durchfluss-Erweiterungsmodule erweitern das
Steuergerät um zusätzliche 3 Durchflusseingänge. Diese
Module dürfen nur mit dem unteren rechten Modulsteckplatz
verbunden werden, einer pro Steuergerät. Dies ist auch das
einzige Modul, das in diesen Steckplatz passt.
Das Durchfluss-Erweiterungsmodul verfügt über Gleichstrom
und Polarität und die + oder rote Verbindung vom
Durchflusssensor muss richtig mit den + (positiv) Klemmen am
Modul verbunden werden. Schließen Sie die Flow-Erweiterung
im Menü „Geräte", „Flowsensoren" nach Installation des
Moduls ab.
Built on Innovation
™

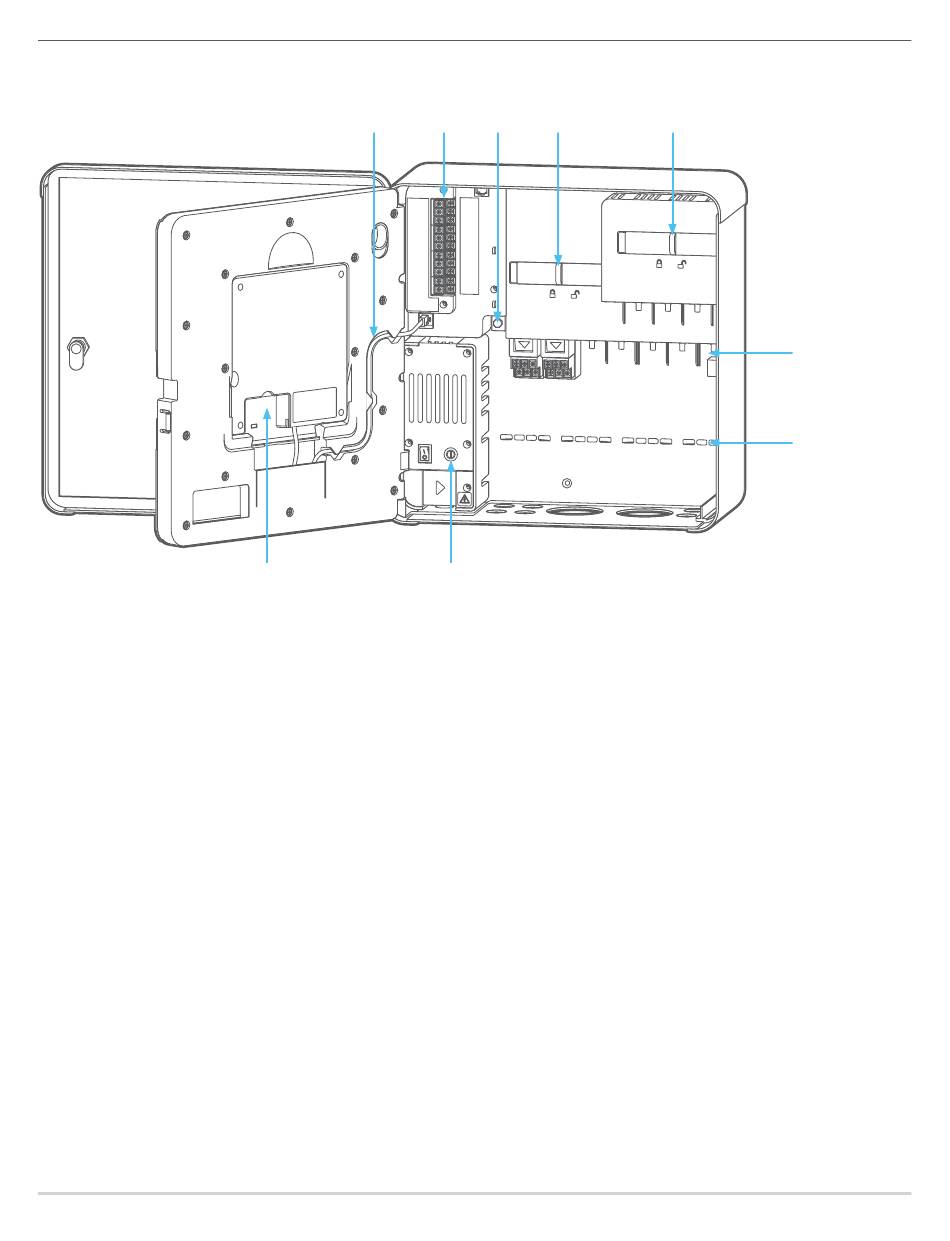

① ② ③
➑
Wichtige Verbindungen und Tipps
④
➐
DRAHTBINDERHALTER
In den unteren Bereich des Kabelgehäuses sind
Drahtbinderhalter integriert, um die Feldverdrahtung mit
Kabelbindern zu sichern. Diese sorgen für eine Zugentlastung,
damit die Feldverdrahtungen nicht nach unten auf die Module
gezogen werden, und alles ordentlich verstaut ist.
Zusätzliche Drahtbinderhalter finden Sie bei der
Netzteilplatine für Sensor- und weitere Verbindungen.
TRANSFORMATORSICHERUNG
Der Transformator nutzt eine auswechselbare 5 x 20 mm
elektrische Sicherung, die sich neben dem Netzschalter
befindet. Zwei Ersatzsicherungen befinden sich auf der
unteren Rückseite des Bedienfrontrahmens.
Diese Ersatzsicherungen sollten einen Glaskörper von 5 x 20 mm
mit 250V und einer flinken 2A Sicherung haben, die Sie in
jedem Elektronikgeschäft kaufen können.
OPTIONALES WI-FI ODER LAN
Der Steckplatz für Wi-Fi oder LAN erlaubt die Installation
optionaler Kommunikationsmodule.
④
⑤
⑥
7
