ANTRIEB DER LANDWIRTSCHAFTLICHEN GERÄTE

Arbeit mit der Zapfwelle

Vor dem Ankuppeln der durch die Zapfwelle des Traktors angetriebenen Maschine prüfen Sie,
ob die Drehzahlen der Zapfwelle der Maschine und des Traktors übereinstimmend sind (540 U/min
oder 1 000 U/min). Unterschiedliche Drehzahlen können zu schwerwiegenden Schäden und Unfällen
führen.
Bei jeder Reparatur und Anpassung der mit Zapfwelle angetriebenen Maschine und bei jeder
Terraingestaltung im Arbeitsbereich dieser Maschine muss der Motor des Traktors ausgeschaltet
sein (der Schlüssel im Zündkasten muss in der Stellung 0 sein).
1. Bei der Arbeit mit der Zapfwelle achten Sie auf die ordnungsmäßige Befestigung aller
Abdeckungen.
2. Nach der Beendigung der Arbeit bringen Sie immer die Abdeckung der Zapfwelle an.
3. Jegliche Reparaturen oder Reinigung von Teilen der durch die Zapfwelle angetriebenen Geräte
führen Sie nur beim Motor im Stillstand und abgeschalteter kupplung der Zapfwelle durch.
4. Vor der Inbetriebnahme der mit der Zapfwelle angetriebenen, aggregierten Geräte bitte sichern,
dass sich keine unbefugten Personen in der Nähe der Geräte bewegen - es droht ein Unfallrisiko.

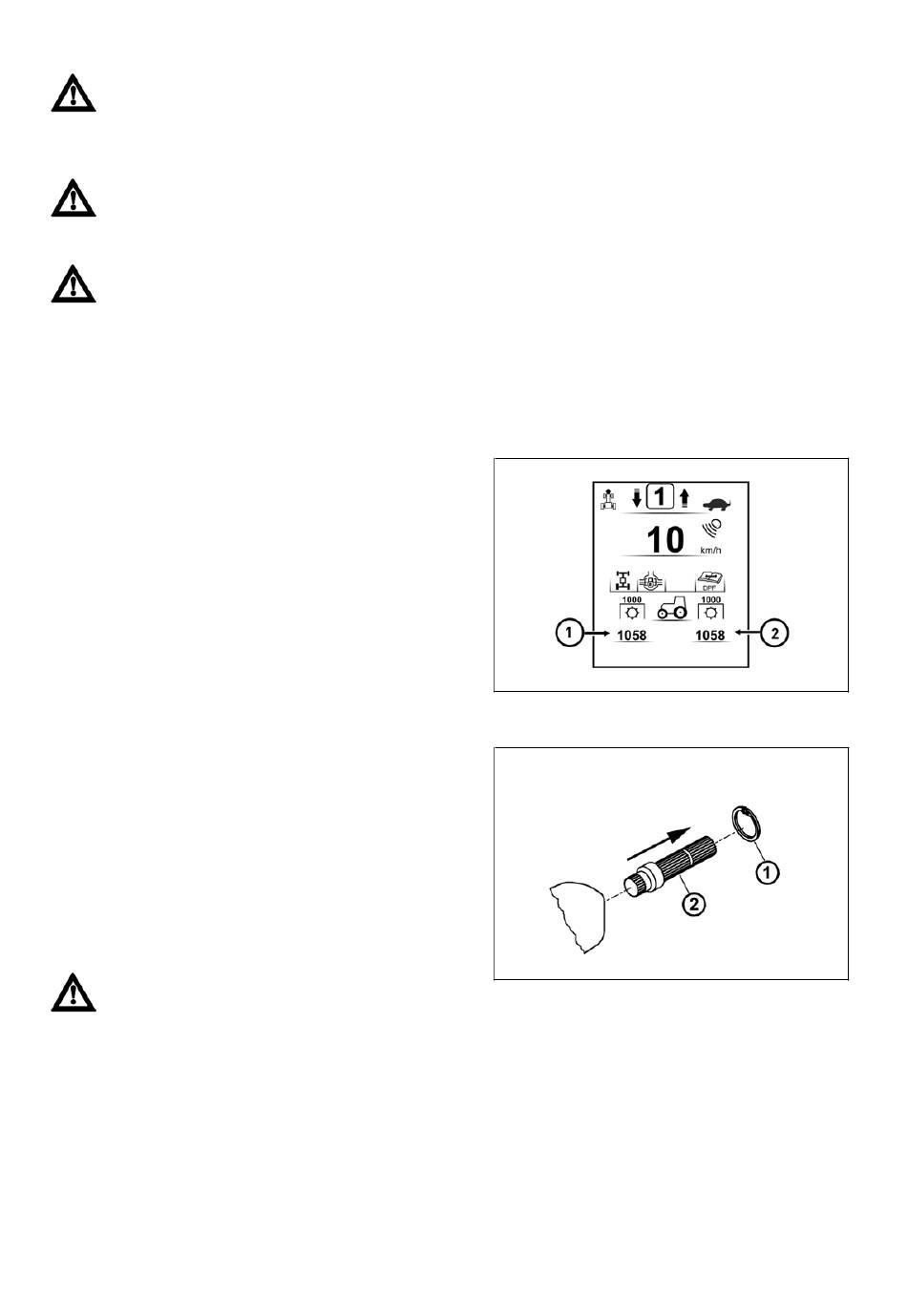

Darstellung der Drehzahl der Zapfwellen

Nach der Einschaltung der Zapfwelle wird die Drehzahl
der Zapfwellen am Display des Gerätebretts gezeigt.
1 - Drehzahl der vorderen Zapfwelle
2 - Drehzahl der hinteren Zapfwelle
Austauschbare Endstücke
Der Traktor ist mit einem sechs - oder
einundzwanzigfachen austauschbaren Nutendstück der
Zapfwelle ausgestattet.
Austauschvorgang:
1. Mittels der Zange für Sicherungsringe den
Sicherungsring ausbauen (1).
2. Durch den Zug in der Pfeilrichtung das auswechselbare
Endstück herausnehmen (2).
3. Der Einbau des Endstücks in der umgekehrten
Reihenfolge durchführen. Dem Einbau des
Sicherungsrings schenken Sie bitte Ihre erhöhte
Aufmerksamkeit (1).
Der Austausch des Endverschlusses ist beim
abgestellten Motor durchzuführen.
Die Drehzahl der Zapfwelle und der Typ des
Endverschlusses sind in Abhängigkeit von der
vorgeschriebenen Drehzahl des verketteten Maschine
durchzuführen.
Die Schaltung von 540, 1 000, 1 000E oder 540E min
ist ohne Rücksicht auf die Anzahl der Nuten des
montierten Endverschlusses möglich.
